螺栓超声波检测作业指导书

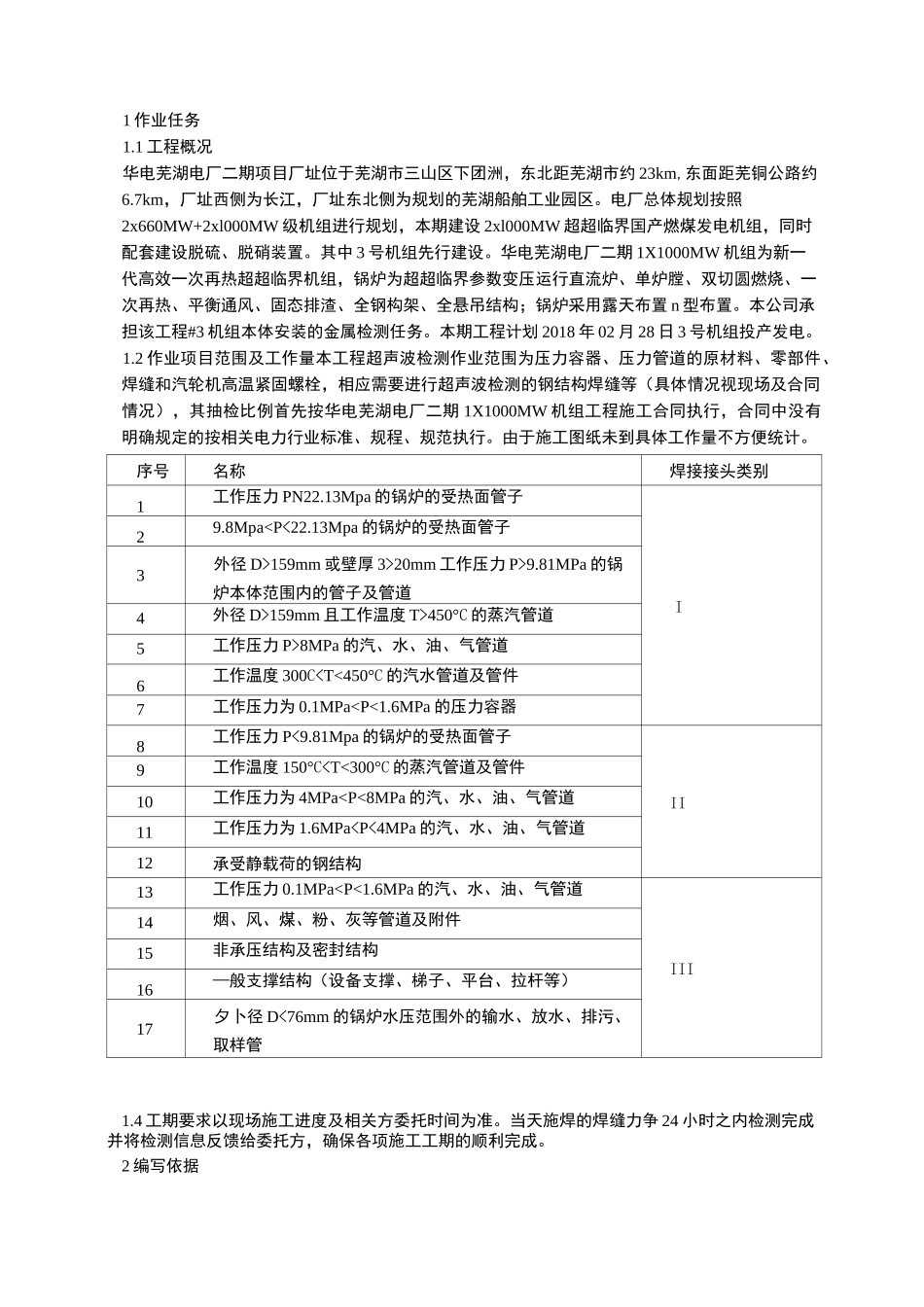

螺栓超声波检测作业指导书_第1页
1/10
螺栓超声波检测作业指导书_第2页
2/10
螺栓超声波检测作业指导书_第3页
3/10
1 作业任务1.1 工程概况华电芜湖电厂二期项目厂址位于芜湖市三山区下团洲,东北距芜湖市约 23km,东面距芜铜公路约6.7km,厂址西侧为长江,厂址东北侧为规划的芜湖船舶工业园区。电厂总体规划按照2x660MW+2xl000MW 级机组进行规划,本期建设 2xl000MW 超超临界国产燃煤发电机组,同时配套建设脱硫、脱硝装置。其中 3 号机组先行建设。华电芜湖电厂二期 1X1000MW 机组为新一代高效一次再热超超临界机组,锅炉为超超临界参数变压运行直流炉、单炉膛、双切圆燃烧、一次再热、平衡通风、固态排渣、全钢构架、全悬吊结构;锅炉采用露天布置 n 型布置。本公司承担该工程#3 机组本体安装的金属检测任务。本期工程计划 2018 年 02 月 28 日 3 号机组投产发电。1.2 作业项目范围及工作量本工程超声波检测作业范围为压力容器、压力管道的原材料、零部件、焊缝和汽轮机高温紧固螺栓,相应需要进行超声波检测的钢结构焊缝等(具体情况视现场及合同情况),其抽检比例首先按华电芜湖电厂二期 1X1000MW 机组工程施工合同执行,合同中没有明确规定的按相关电力行业标准、规程、规范执行。由于施工图纸未到具体工作量不方便统计。序号名称焊接接头类别1工作压力 PN22.13Mpa 的锅炉的受热面管子I29.8Mpa159mm 或壁厚 3>20mm 工作压力 P>9.81MPa 的锅炉本体范围内的管子及管道4外径 D>159mm 且工作温度 T>450°C 的蒸汽管道5工作压力 P>8MPa 的汽、水、油、气管道6工作温度 300C
