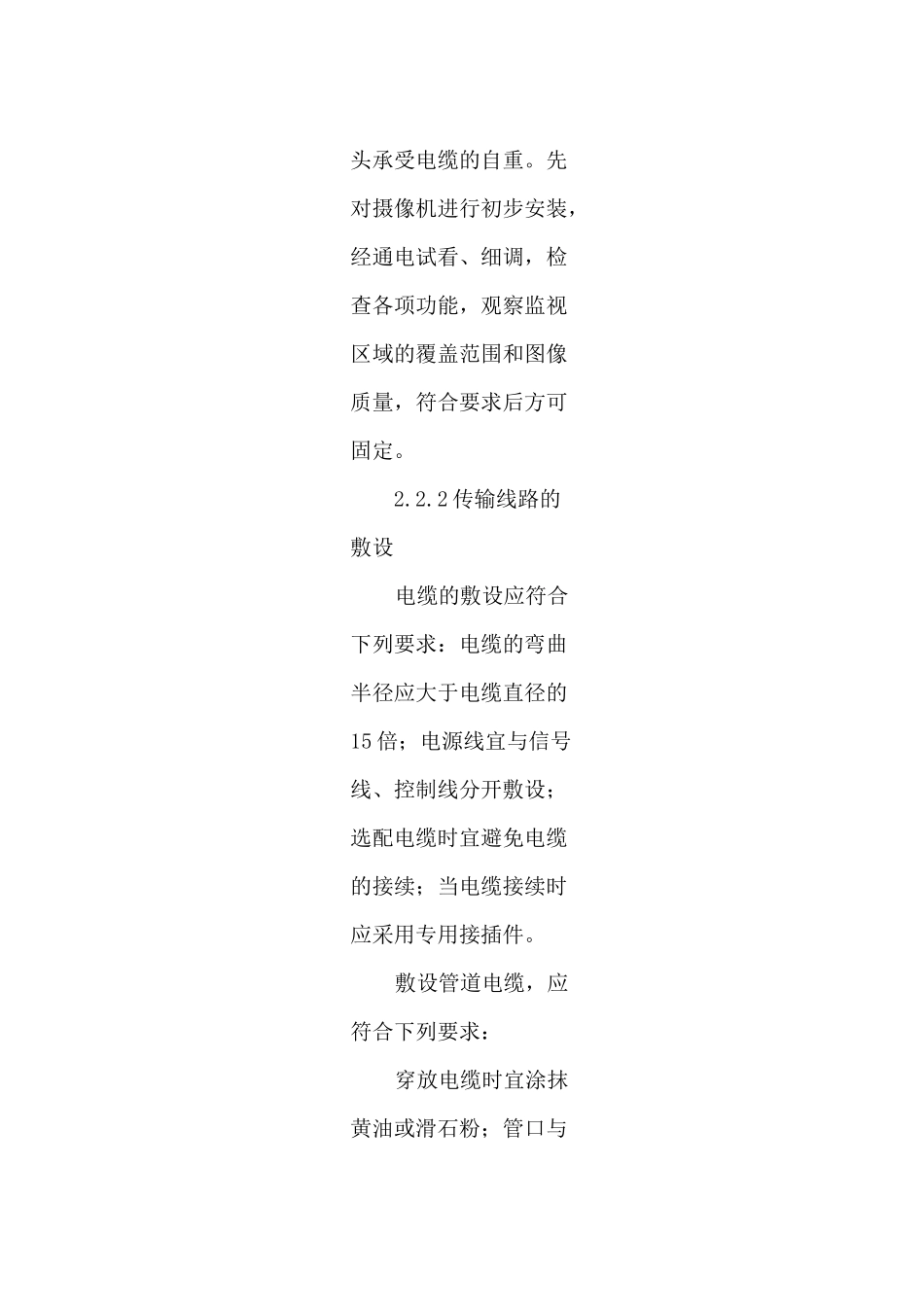

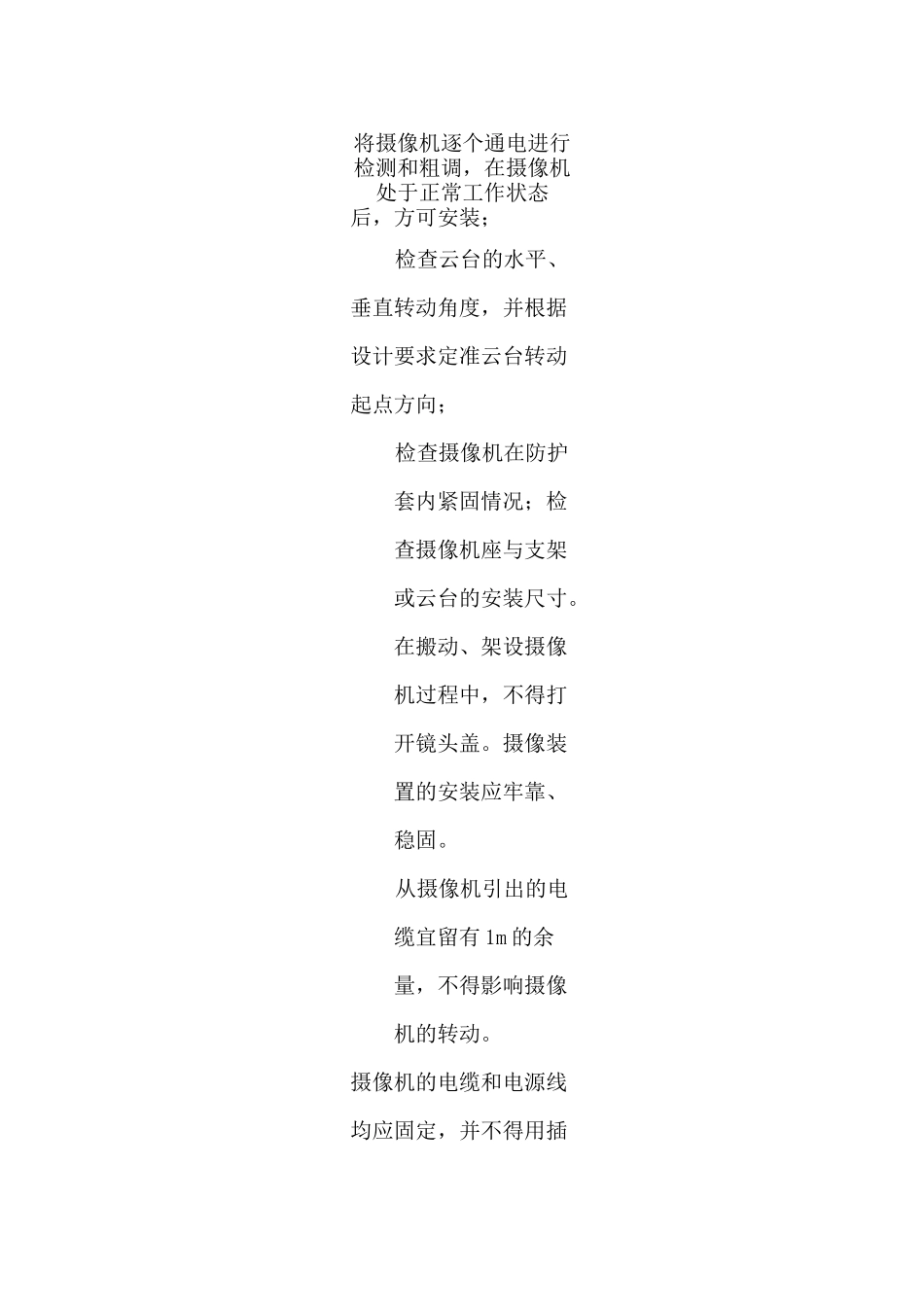

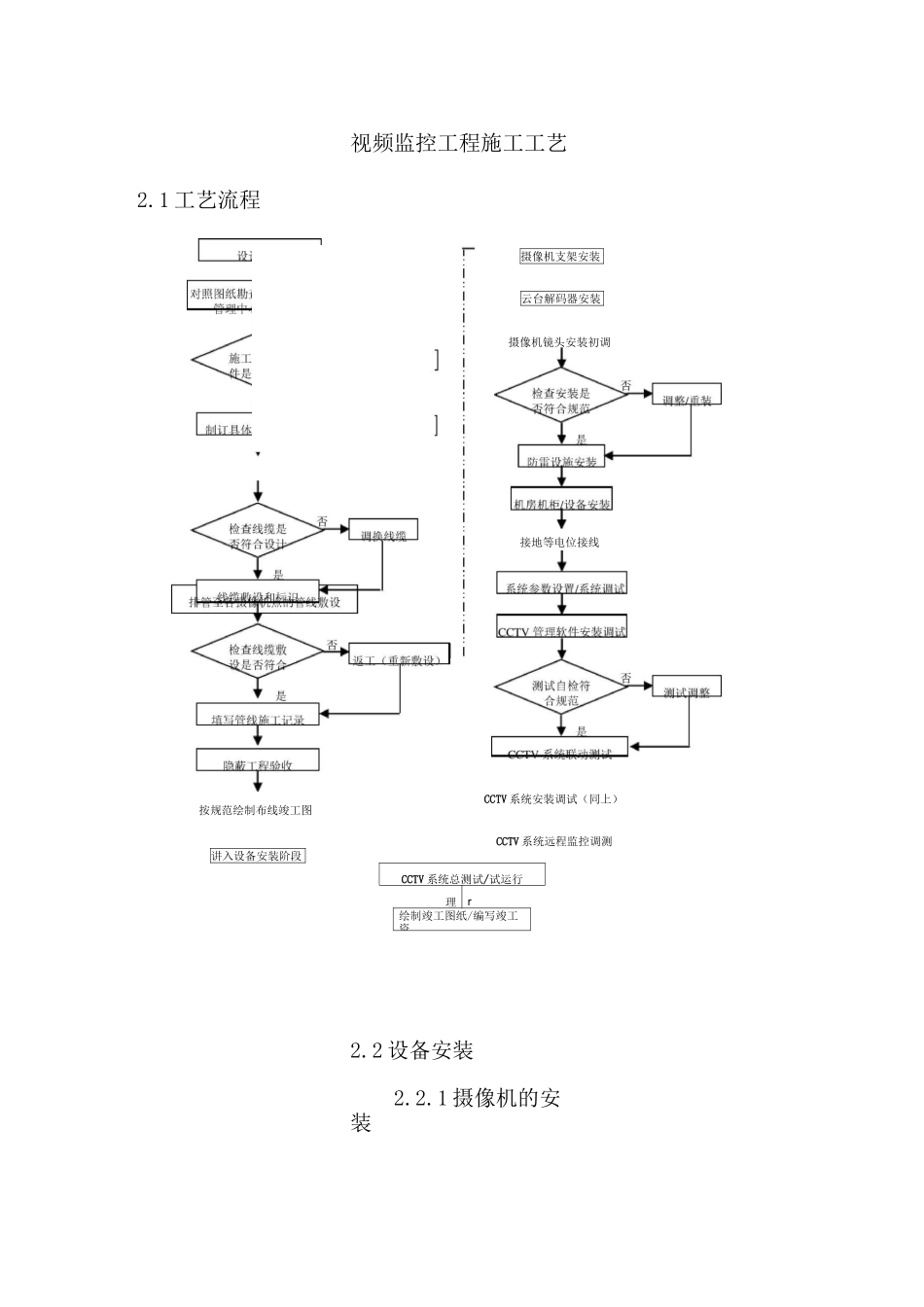

视频监控工程施工工艺CCTV 系统总测试/试运行理r绘制竣工图纸/编写竣工资2.2 设备安装2.2.1 摄像机的安装2.1 工艺流程摄像机支架安装云台解码器安装按规范绘制布线竣工图摄像机镜头安装初调接地等电位接线CCTV 系统安装调试(同上)CCTV 系统远程监控调测讲入设备安装阶段将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后,方可安装;检查云台的水平、垂直转动角度,并根据设计要求定准云台转动起点方向;检查摄像机在防护套内紧固情况;检查摄像机座与支架或云台的安装尺寸。在搬动、架设摄像机过程中,不得打开镜头盖。摄像装置的安装应牢靠、稳固。从摄像机引出的电缆宜留有 1m 的余量,不得影响摄像机的转动。摄像机的电缆和电源线均应固定,并不得用插头承受电缆的自重。先对摄像机进行初步安装,经通电试看、细调,检查各项功能,观察监视区域的覆盖范围和图像质量,符合要求后方可固定。2.2.2 传输线路的敷设电缆的敷设应符合下列要求:电缆的弯曲半径应大于电缆直径的15 倍;电源线宜与信号线、控制线分开敷设;选配电缆时宜避免电缆的接续;当电缆接续时应采用专用接插件。敷设管道电缆,应符合下列要求:穿放电缆时宜涂抹黄油或滑石粉;管口与电缆间应衬垫铅皮,铅皮应包在管口上;进入管孔的电缆应保持平直,并应采取防潮、防腐蚀、防鼠等处理措施;2.2.3 中心控制室控制台安装控制台位置应符合设计要求。控制台应安放竖直、台面水平。附件完整、无损伤、螺丝紧固,台面整洁无裂痕无凹凸。台内接插件和设备接触应可靠、牢固,内部接线应符合设计要求,无扭曲脱落现象。控制台应采取通风散热措施。2.2.4 中心控制室设备安装硬盘录象机应安放平稳,整齐,避免阳光直射。监视器安装在电视墙内,监视器与监视器屏幕之间的偏差不得大于 3mm。监视器安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡。监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖。rmo2.3 系统检测2.3.1 检测内容:系统功能检测:云台转动,镜头、光圈的调节,调焦、变倍,图像切换,防护罩功能的检测;图像质量检测:在摄像机的标准照度下进行图像的清晰度及抗干扰能力的检测;2.3.2 系统整体功能检测功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率;硬盘录像主机的切换、控制、编程、巡检、记录等功能;对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质...
