基坑支护设计总说明73

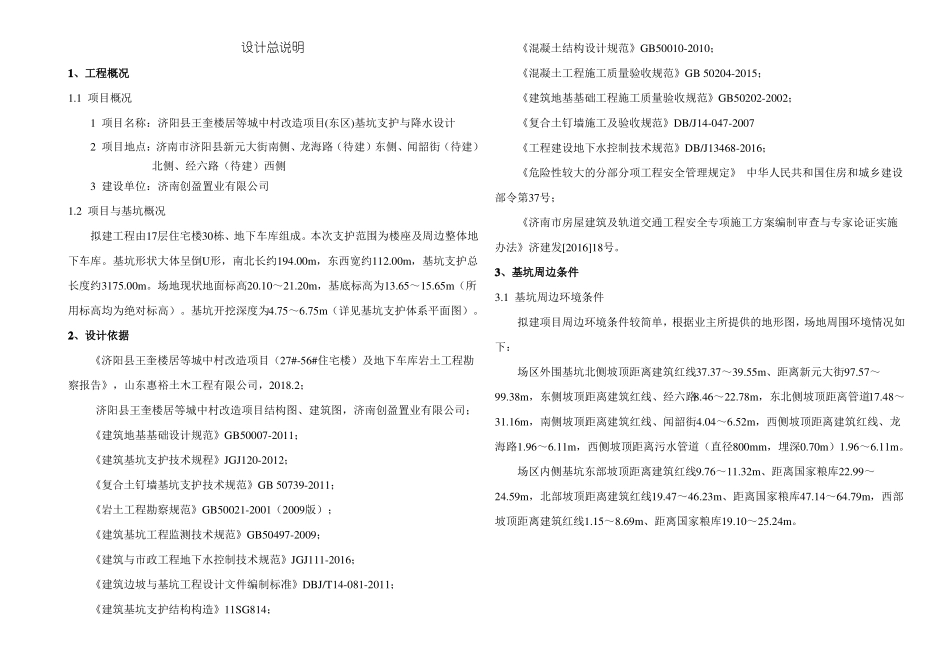

设计总说明1、工程概况1.1 项目概况1 项目名称：济阳县王奎楼居等城中村改造项目(东区)基坑支护与降水设计2 项目地点：济南市济阳县新元大街南侧、龙海路（待建）东侧、闻韶街（待建）北侧、经六路（待建）西侧3 建设单位：济南创盈置业有限公司1.2 项目与基坑概况拟建工程由17层住宅楼30栋、地下车库组成。本次支护范围为楼座及周边整体地下车库。基坑形状大体呈倒U形，南北长约194.00m，东西宽约112.00m，基坑支护总长度约3175.00m。场地现状地面标高20.10～21.20m，基底标高为13.65～15.65m（所用标高均为绝对标高）。基坑开挖深度为4.75～6.75m（详见基坑支护体系平面图）。2、设计依据《济阳县王奎楼居等城中村改造项目（27#-56#住宅楼）及地下车库岩土工程勘察报告》，山东惠裕土木工程有限公司，2018.2；济阳县王奎楼居等城中村改造项目结构图、建筑图，济南创盈置业有限公司；《建筑地基基础设计规范》GB50007-2011；《建筑基坑支护技术规程》JGJ120-2012；《复合土钉墙基坑支护技术规范》GB 50739-2011；《岩土工程勘察规范》GB50021-2001（2009版）；《建筑基坑工程监测技术规范》GB50497-2009；《建筑与市政工程地下水控制技术规范》JGJ111-2016；《建筑边坡与基坑工程设计文件编制标准》DBJ/T14-081-2011；《建筑基坑支护结构构造》11SG814；《混凝土结构设计规范》GB50010-2010；《混凝土工程施工质量验收规范》GB 50204-2015；《建筑地基基础工程施工质量验收规范》GB50202-2002；《复合土钉墙施工及验收规范》DB/J14-047-2007《工程建设地下水控制技术规范》DB/J13468-2016；《危险性较大的分部分项工程安全管理规定》 中华人民共和国住房和城乡建设部令第37号；《济南市房屋建筑及轨道交通工程安全专项施工方案编制审查与专家论证实施办法》济建发[2016]18号。3、基坑周边条件3.1 基坑周边环境条件拟建项目周边环境条件较简单，根据业主所提供的地形图，场地周围环境情况如下：场区外围基坑北侧坡顶距离建筑红线37.37～39.55m、距离新元大街97.57～99.38m，东侧坡顶距离建筑红线、经六路8.46～22.78m，东北侧坡顶距离管道17.48～31.16m，南侧坡顶距离建筑红线、闻韶街4.04～6.52m，西侧坡顶距离建筑红线、龙海路1.96～6.11m，西侧坡顶距离污水管道（直径800mm，埋深0.70m）1.96～6.11m。场区内侧基坑东部坡顶距离建筑红线9.76～11.32m、距离国家粮库22.99～24.59m，北部坡顶距离建筑红线19.47～46.23m、距离国家粮库47.14...
