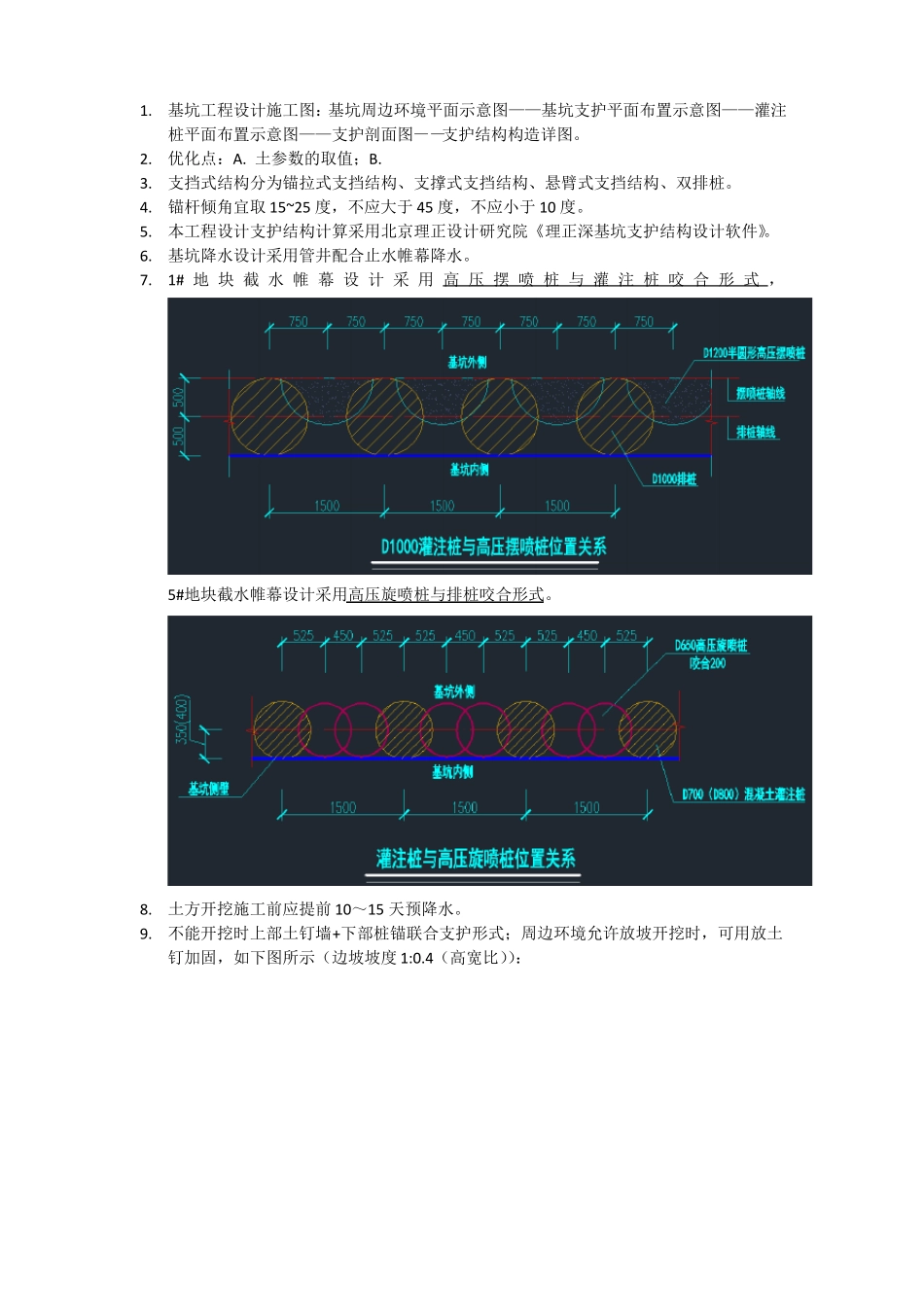

基坑工程设计施工图：基坑周边环境平面示意图——基坑支护平面布置示意图——灌注桩平面布置示意图——支护剖面图——支护结构构造详图
土参数的取值；B
支挡式结构分为锚拉式支挡结构、支撑式支挡结构、悬臂式支挡结构、双排桩
锚杆倾角宜取 15~25 度，不应大于 45 度，不应小于 10 度
本工程设计支护结构计算采用北京理正设计研究院《理正深基坑支护结构设计软件》
基坑降水设计采用管井配合止水帷幕降水
1# 地 块 截 水 帷 幕 设 计 采 用 高 压 摆 喷 桩 与 灌 注 桩 咬 合 形 式 ，5#地块截水帷幕设计采用高压旋喷桩与排桩咬合形式
土方开挖施工前应提前 10～15 天预降水

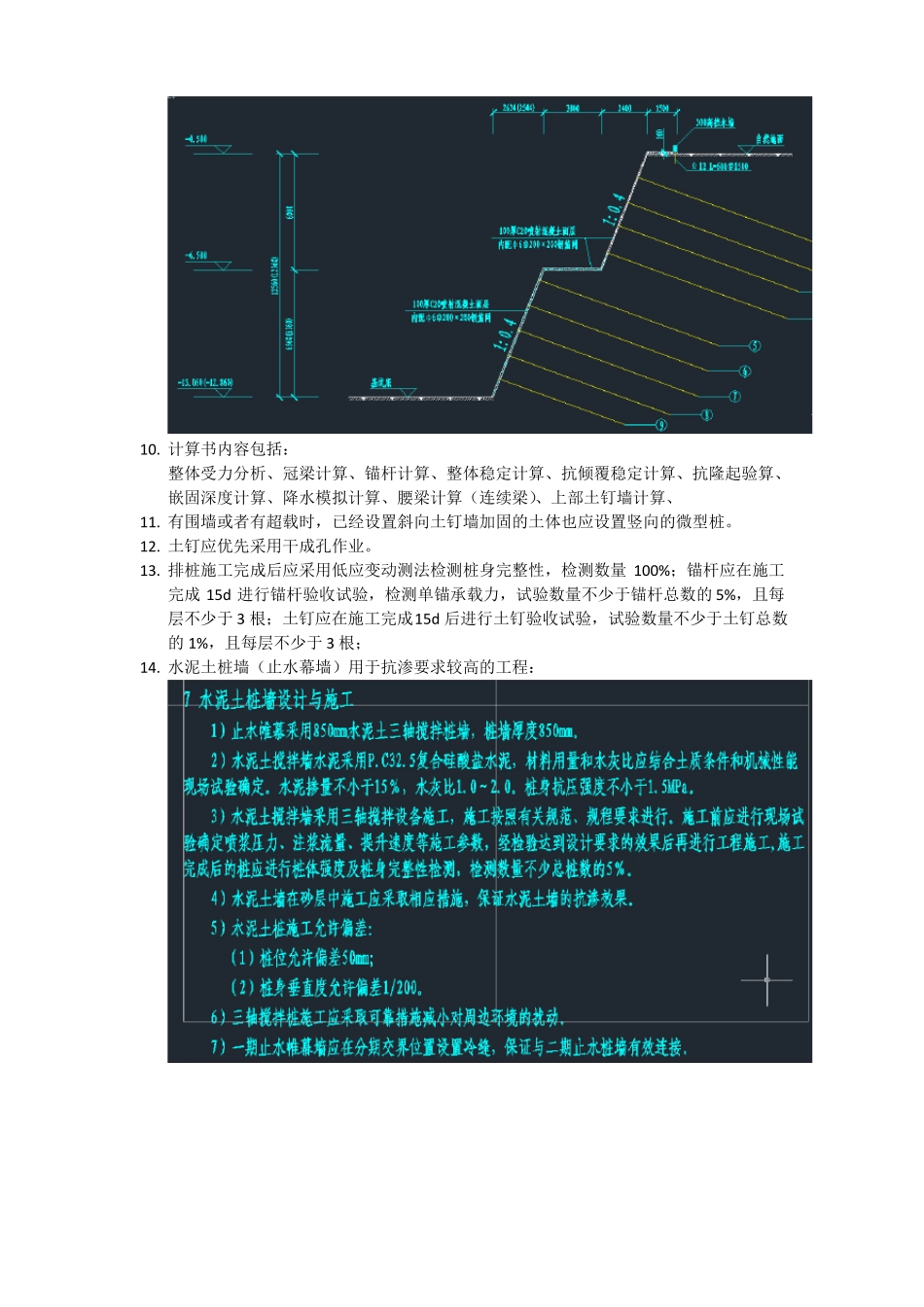

不能开挖时上部土钉墙+下部桩锚联合支护形式；周边环境允许放坡开挖时，可用放土钉加固，如下图所示（边坡坡度 1:0
4（高宽比））：10
计算书内容包括：整体受力分析、冠梁计算、锚杆计算、整体稳定计算、抗倾覆稳定计算、抗隆起验算、嵌固深度计算、降水模拟计算、腰梁计算（连续梁）、上部土钉墙计算、11
有围墙或者有超载时，已经设置斜向土钉墙加固的土体也应设置竖向的微型桩
土钉应优先采用干成孔作业
排桩施工完成后应采用低应变动测法检测桩身完整性，检测数量 100%；锚杆应在施工完成 15d 进行锚杆验收试验，检测单锚承载力，试验数量不少于锚杆总数的 5%，且每层不少于 3 根；土钉应在施工完成15d 后进行土钉验收试验，试验数量不少于土钉总数的 1%，且每层不少于 3 根；14

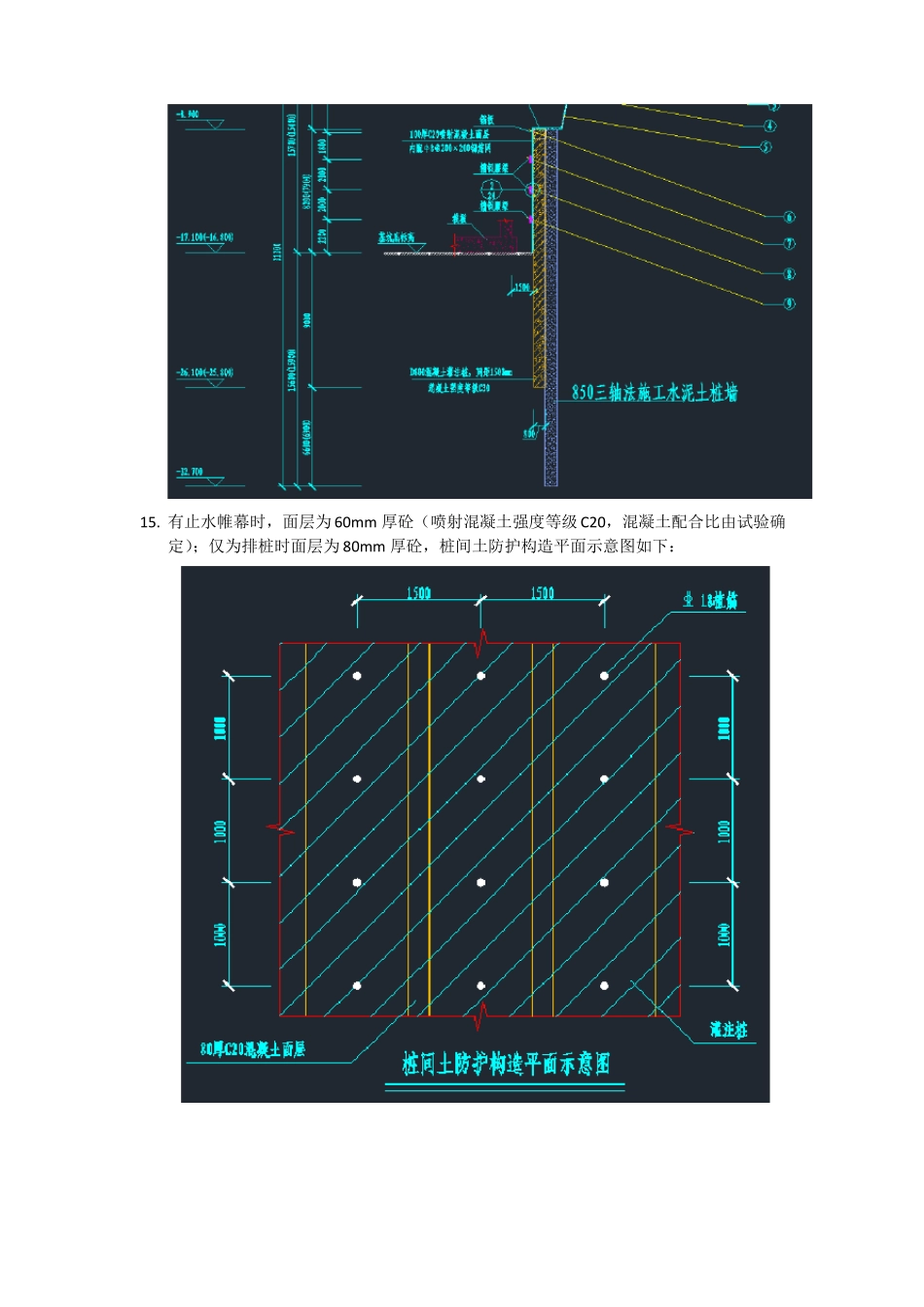

水泥土桩墙（止水幕墙）用于抗渗要求较高的工程：15
有止水帷幕时，面层为 60mm 厚砼（喷射混凝土强度等级 C20，混凝土配合比由试验确定）；仅为排桩时面层为 80mm 厚砼，桩间土防护构造平面示意图如下：16
沉降观测点大样：17
无砂混凝土小
