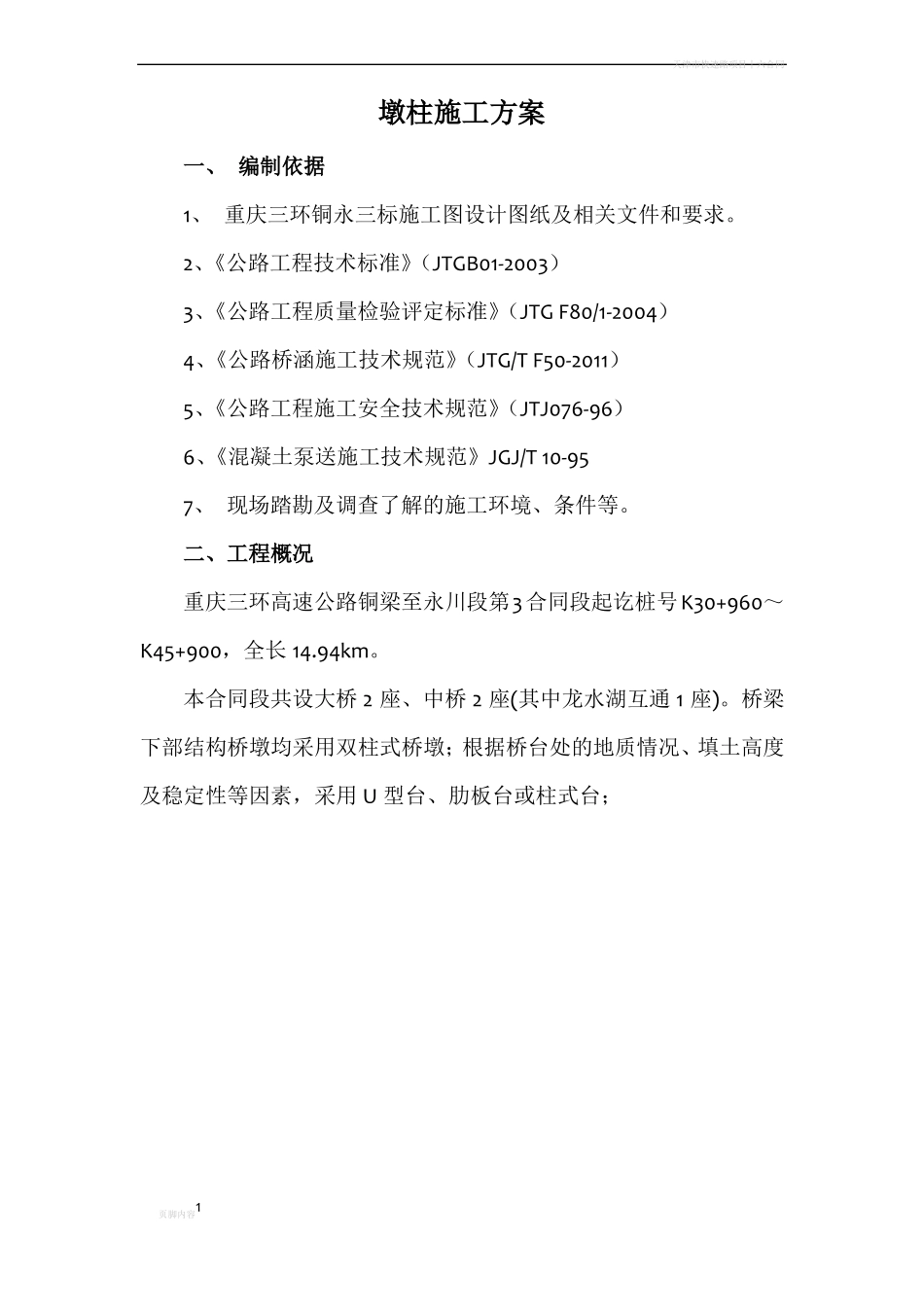

墩柱施工方案

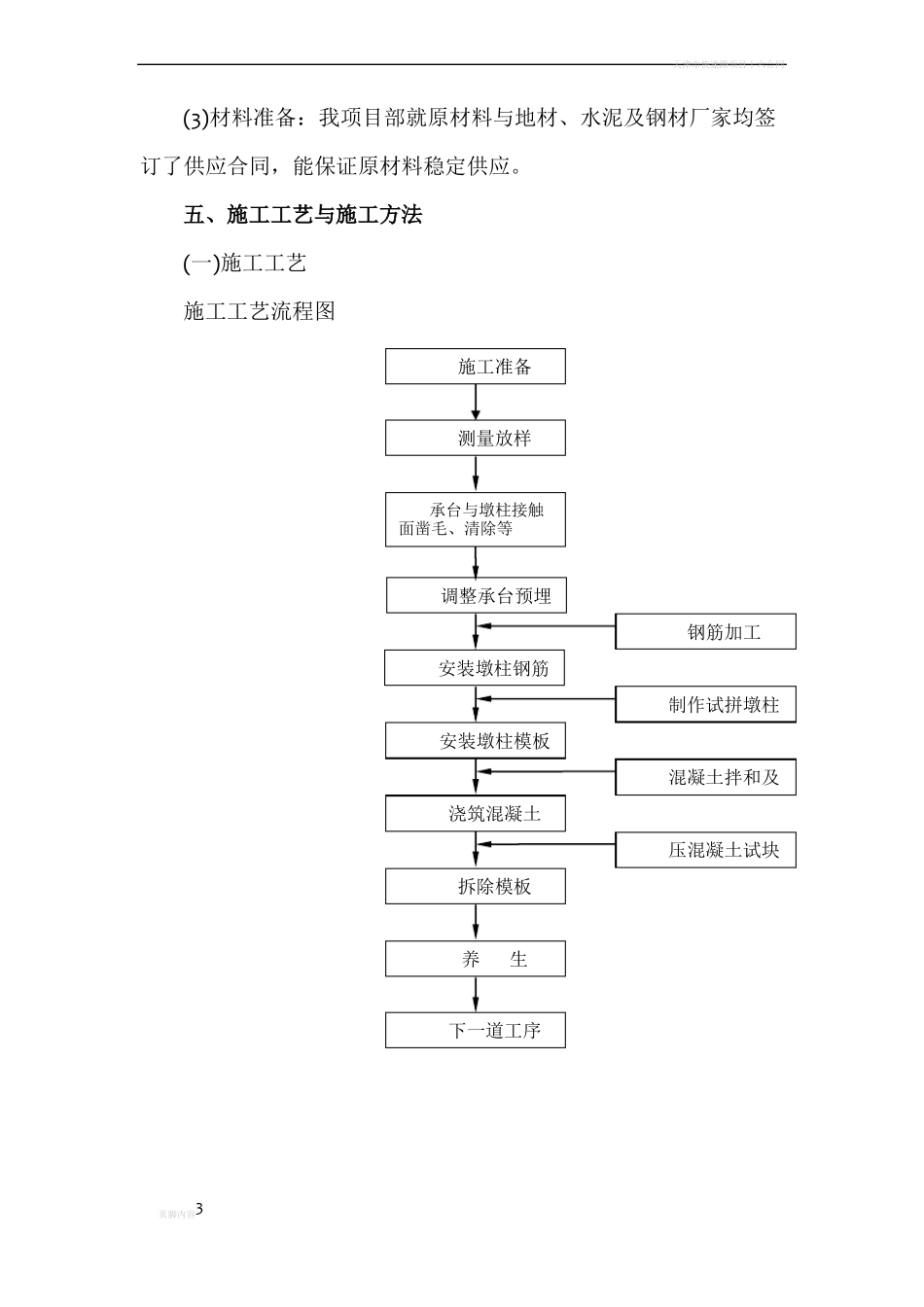

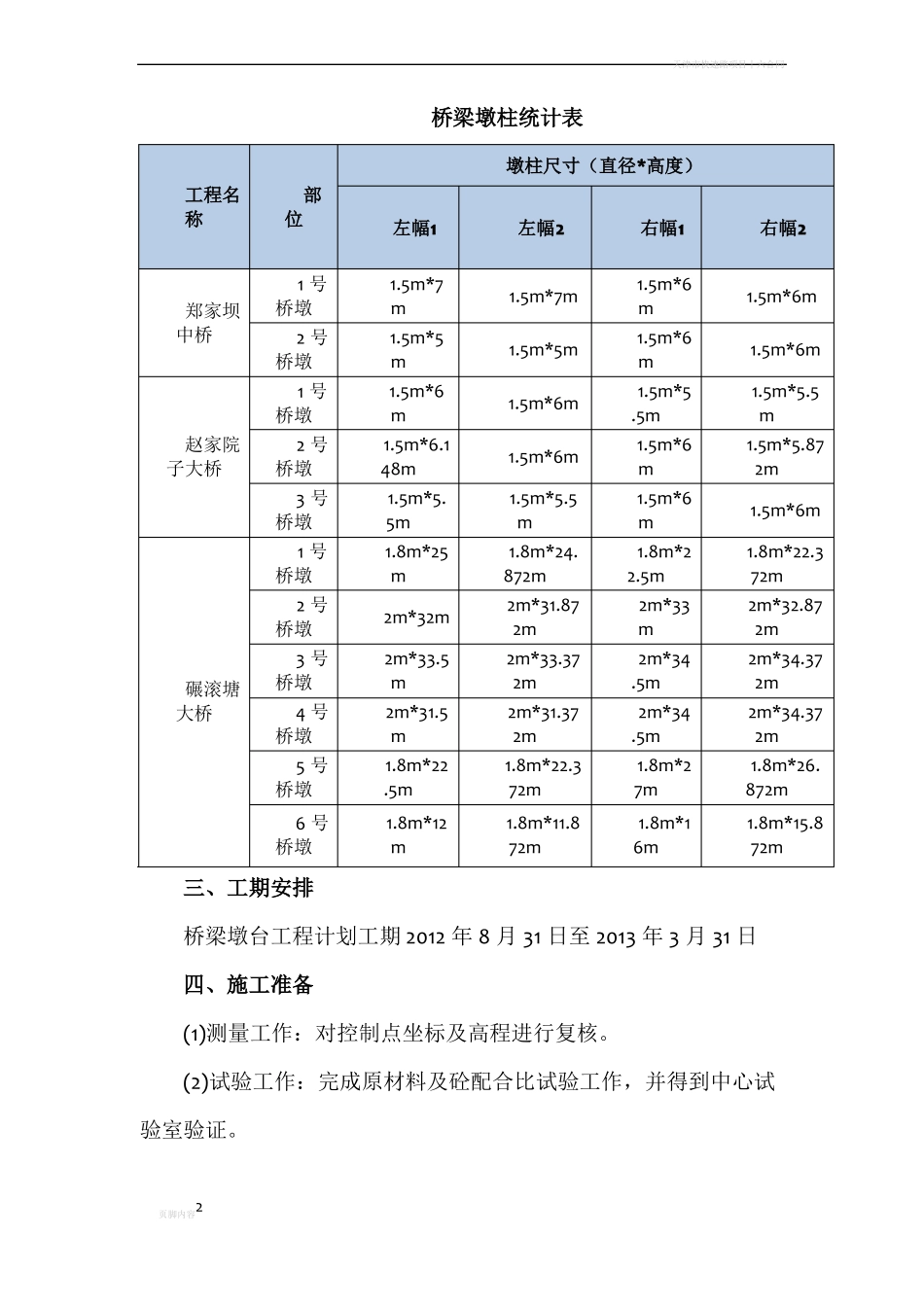

天津市快速路项目十六合同墩柱施工方案一、 编制依据1、 重庆三环铜永三标施工图设计图纸及相关文件和要求。2、《公路工程技术标准》（JTGB01-2003）3、《公路工程质量检验评定标准》（JTG F80/1-2004）4、《公路桥涵施工技术规范》（JTG/T F50-2011）5、《公路工程施工安全技术规范》（JTJ076-96）6、《混凝土泵送施工技术规范》JGJ/T 10-957、 现场踏勘及调查了解的施工环境、条件等。二、工程概况重庆三环高速公路铜梁至永川段第3合同段起讫桩号K30+960～K45+900，全长 14.94km。本合同段共设大桥 2 座、中桥 2 座(其中龙水湖互通 1 座)。桥梁下部结构桥墩均采用双柱式桥墩；根据桥台处的地质情况、填土高度及稳定性等因素，采用 U 型台、肋板台或柱式台；页脚内容1天津市快速路项目十六合同桥梁墩柱统计表墩柱尺寸（直径*高度）工程名称部位1 号桥墩2 号桥墩1 号桥墩赵家院子大桥2 号桥墩3 号桥墩1 号桥墩2 号桥墩碾滚塘大桥3 号桥墩4 号桥墩5 号桥墩6 号桥墩左幅11.5m*7m1.5m*5m1.5m*6m1.5m*6.148m1.5m*5.5m1.8m*25m2m*32m2m*33.5m2m*31.5m1.8m*22.5m1.8m*12m左幅2右幅11.5m*6m1.5m*6m1.5m*5.5m1.5m*6m1.5m*6m1.8m*22.5m2m*33m2m*34.5m2m*34.5m1.8m*27m1.8m*16m右幅2郑家坝中桥1.5m*7m1.5m*5m1.5m*6m1.5m*6m1.5m*5.5m1.8m*24.872m2m*31.872m2m*33.372m2m*31.372m1.8m*22.372m1.8m*11.872m1.5m*6m1.5m*6m1.5m*5.5m1.5m*5.872m1.5m*6m1.8m*22.372m2m*32.872m2m*34.372m2m*34.372m1.8m*26.872m1.8m*15.872m三、工期安排桥梁墩台工程计划工期 2012 年 8 月 31 日至 2013 年 3 月 31 日四、施工准备(1)测量工作：对控制点坐标及高程进行复核。(2)试验工作：完成原材料及砼配合比试验工作，并得到中心试验室验证。2页脚内容天津市快速路项目十六合同(3)材料准备：我项目部就原材料与地材、水泥及钢材厂家均签订了供应合同，能保证原材料稳定供应。五、施工工艺与施工方法(一)施工工艺施工工艺流程图页脚内容3施工准备测量放样承台与墩柱接触面凿毛、清除等调整承台预埋钢筋加工安装墩柱钢筋制作试拼墩柱安装墩柱模板混凝土拌和及浇筑混凝土压混凝土试块拆除模板养生下一道工序天津市快速路项目十六合同(二)施工方法1、测量放样在系梁顶测量放出墩柱中心桩，将墩柱底部的砼凿毛并清理干净。2、钢筋制作及安装(1)钢筋在加工场地集中加工，加工前对钢筋进行检验，合格后才能使用。严格按设计图纸对钢筋放样加工...
