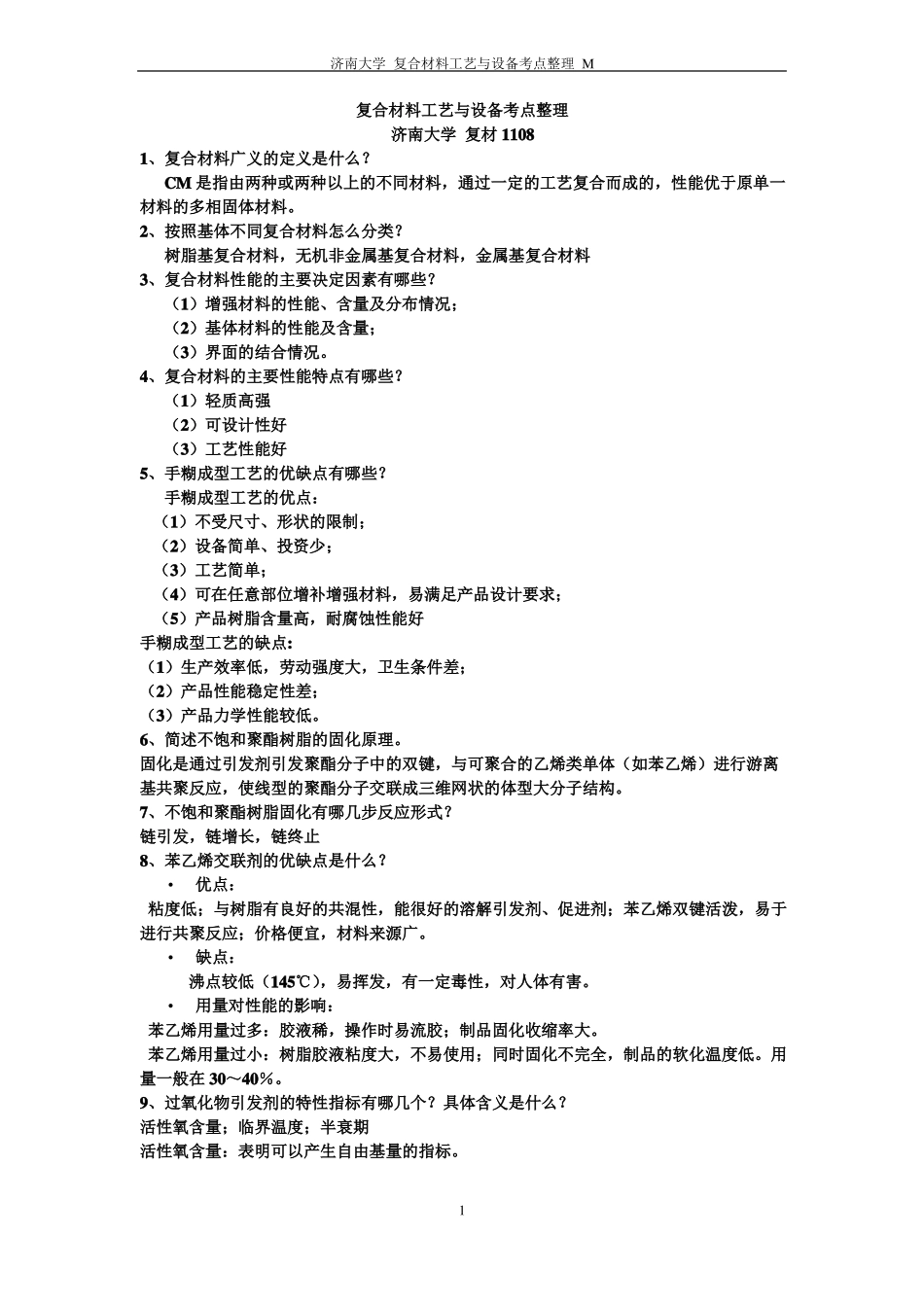

济南大学 复合材料工艺与设备考点整理 M复合材料工艺与设备考点整理济南大学 复材 11081、复合材料广义的定义是什么
CM 是指由两种或两种以上的不同材料，通过一定的工艺复合而成的，性能优于原单一材料的多相固体材料
2、按照基体不同复合材料怎么分类
树脂基复合材料，无机非金属基复合材料，金属基复合材料3、复合材料性能的主要决定因素有哪些
（1）增强材料的性能、含量及分布情况；（2）基体材料的性能及含量；（3）界面的结合情况
4、复合材料的主要性能特点有哪些
（1）轻质高强（2）可设计性好（3）工艺性能好5、手糊成型工艺的优缺点有哪些
手糊成型工艺的优点：（1）不受尺寸、形状的限制；（2）设备简单、投资少；（3）工艺简单；（4）可在任意部位增补增强材料，易满足产品设计要求；（5）产品树脂含量高，耐腐蚀性能好手糊成型工艺的缺点:（1）生产效率低，劳动强度大，卫生条件差；（2）产品性能稳定性差；（3）产品力学性能较低
6、简述不饱和聚酯树脂的固化原理
固化是通过引发剂引发聚酯分子中的双键，与可聚合的乙烯类单体（如苯乙烯）进行游离基共聚反应，使线型的聚酯分子交联成三维网状的体型大分子结构
7、不饱和聚酯树脂固化有哪几步反应形式
链引发，链增长，链终止8、苯乙烯交联剂的优缺点是什么
•优点：粘度低；与树脂有良好的共混性，能很好的溶解引发剂、促进剂；苯乙烯双键活泼，易于进行共聚反应；价格便宜，材料来源广
•缺点：沸点较低（145℃），易挥发，有一定毒性，对人体有害
•用量对性能的影响：苯乙烯用量过多：胶液稀，操作时易流胶；制品固化收缩率大
苯乙烯用量过小：树脂胶液粘度大，不易使用；同时固化不完全，制品的软化温度低
用量一般在 30～40％
9、过氧化物引发剂的特性指标有哪几个
具体含义是什么
活性氧含量；临界温度；半衰期活性氧含量：表明可以产生自由基量的指标
1济南大学 复合材料工艺
