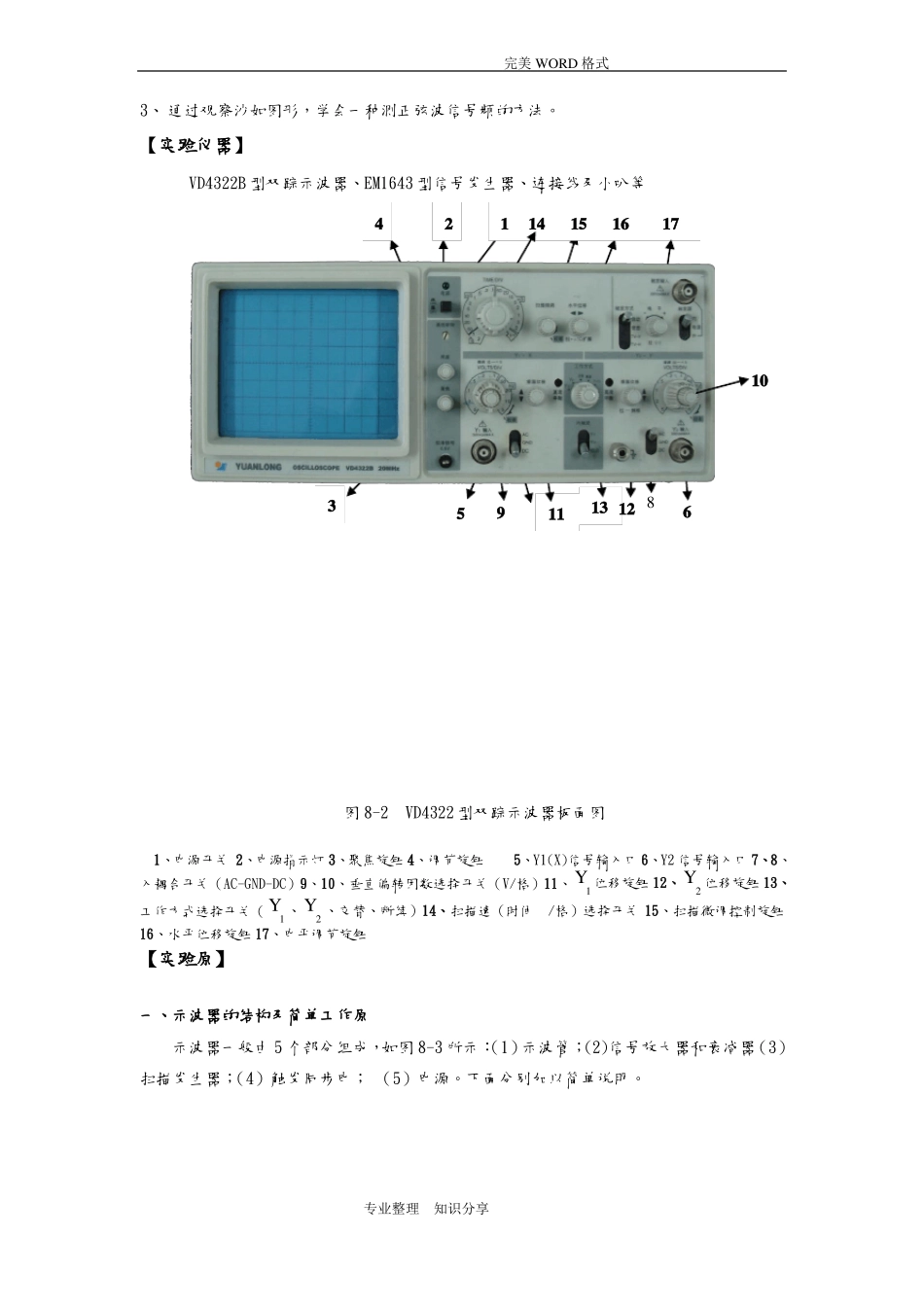

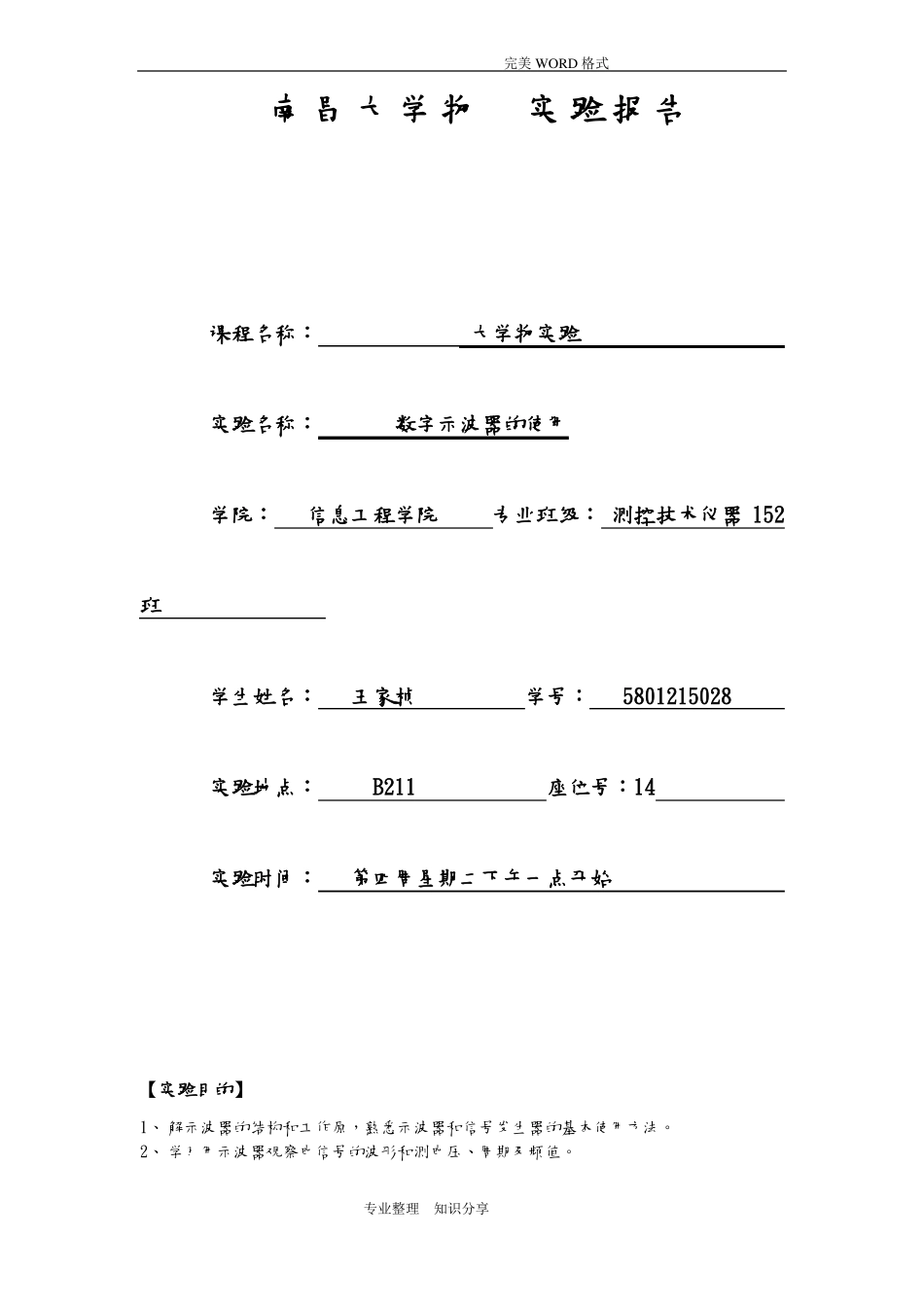

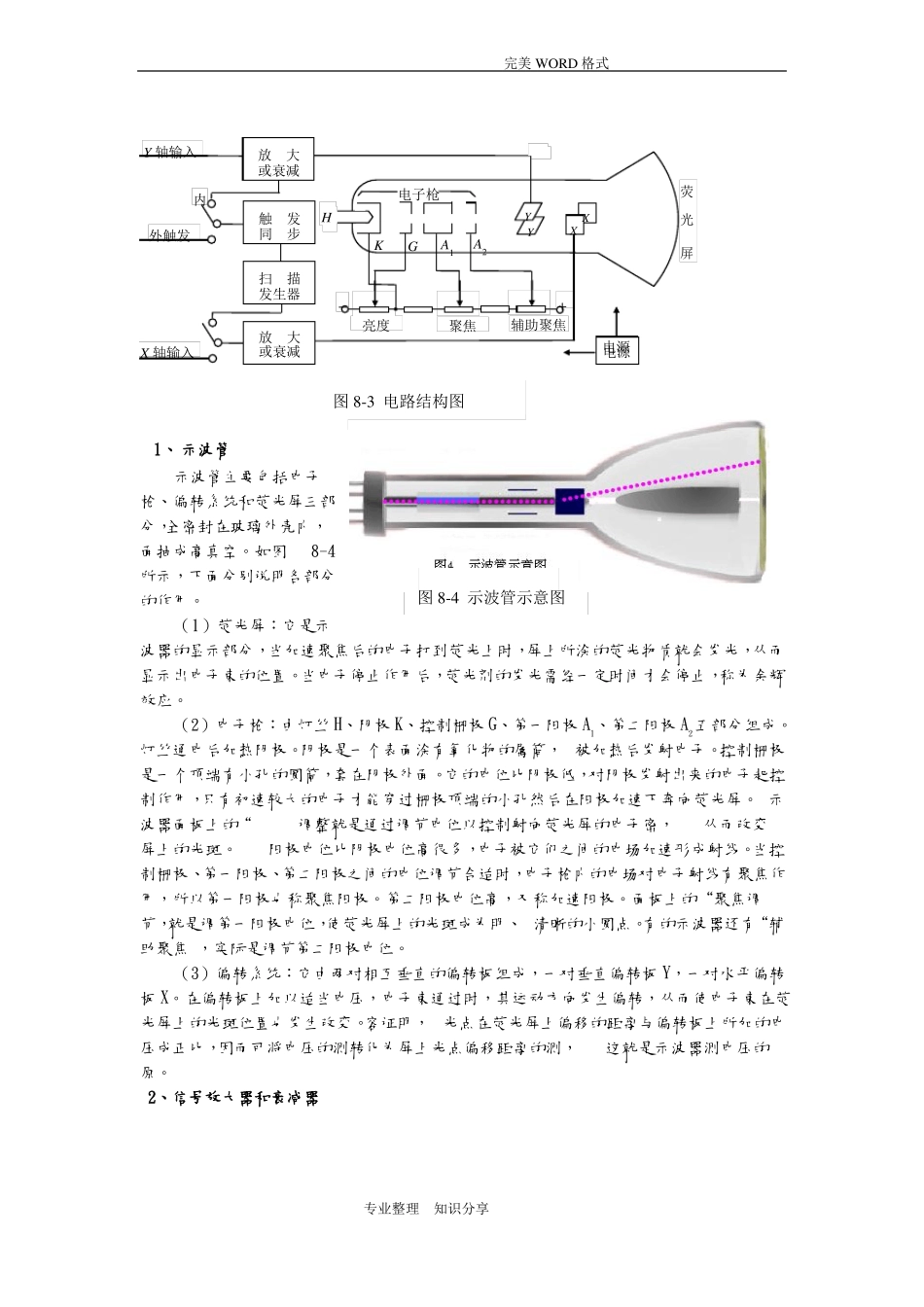

完美 WORD 格式南 昌 大 学 物实 验 报 告课程名称:大学物实验实验名称:数字示波器的使用学院:信息工程学院专业班级: 测控技术仪器 152班学生姓名:王家桢学号: 5801215028实验地点: B211座位号:14实验时间:第四周星期二下午一点开始【实验目的】1、 解示波器的结构和工作原,熟悉示波器和信号发生器的基本使用方法。2、 学习用示波器观察电信号的波形和测电压、周期及频值。专业整理知识分享完美 WORD 格式3、 通过观察沙如图形,学会一种测正弦波信号频的方法。【实验仪器】VD4322B 型双踪示波器、EM1643 型信号发生器、连接线及小叭等42114151617359111013 12 86图 8-2 VD4322 型双踪示波器板面图1、电源开关 2、电源指示灯 3、聚焦旋钮 4、调节旋钮5、Y1(X)信号输入口 6、Y2 信号输入口 7、8、入耦合开关(AC-GND-DC)9、10、垂直偏转因数选择开关(V/格)11、Y1 位移旋钮 12、Y2 位移旋钮 13、工作方式选择开关( Y1 、 Y2 、交替、断续)14、扫描速(时间/格)选择开关 15、扫描微调控制旋钮16、水平位移旋钮 17、电平调节旋钮【实验原】一、示波器的结构及简单工作原示波器一般由 5 个部分组成,如图 8-3 所示:(1)示波管;(2)信号放大器和衰减器(3)扫描发生器;(4)触发同步电; (5)电源。下面分别加以简单说明。专业整理知识分享完美 WORD 格式Y 轴输入内外触发放大或衰减电子枪触发同步扫描发生器放大或衰减HKGA1A2YYXX荧光屏-+亮度聚焦辅助聚焦电源电源X 轴输入图 8-3 电路结构图1、 示波管示波管主要包括电子枪、偏转系统和荧光屏三部分,全密封在玻璃外壳内,面抽成高真空。如图8-4所示,下面分别说明各部分的作用。(1)荧光屏:它是示波器的显示部分,当加速聚焦后的电子打到荧光上时,屏上所涂的荧光物质就会发光,从而显示出电子束的位置。当电子停止作用后,荧光剂的发光需经一定时间才会停止,称为余辉效应。(2)电子枪:由灯丝 H、阴极 K、控制栅极 G、第一阳极 A1、第二阳极 A2五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的属筒, 被加热后发射电子。控制栅极是一个顶端有小孔的圆筒,套在阴极外面。它的电位比阴极低,对阴极发射出来的电子起控制作用,只有初速较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。 示波器面板上的“调整就是通过调节电位以控制射向荧光屏的电子密,从而改变屏上的光斑。阳极电位...
