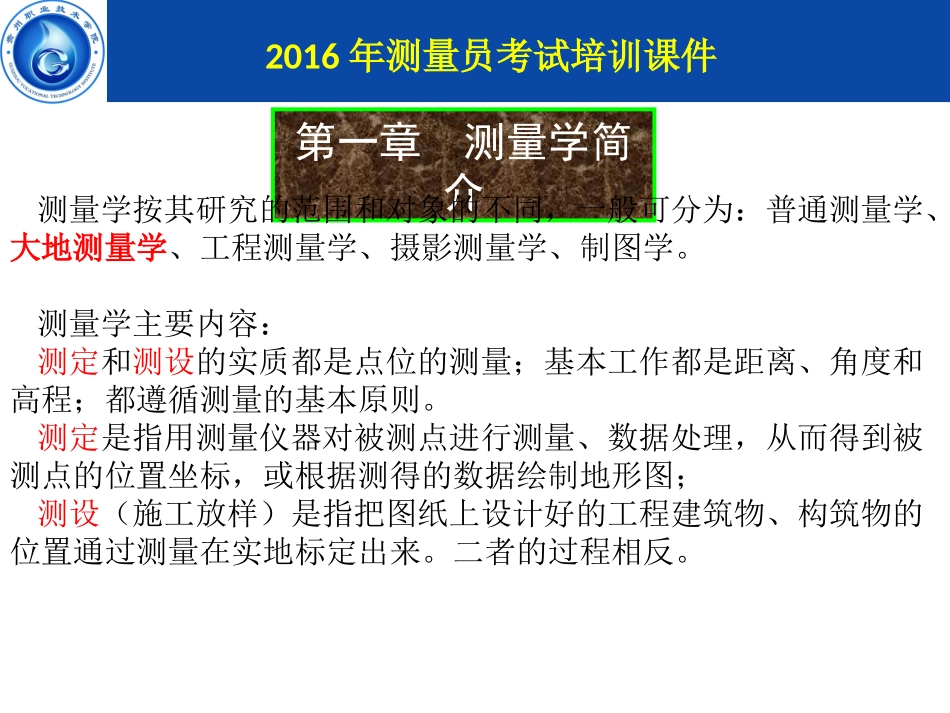

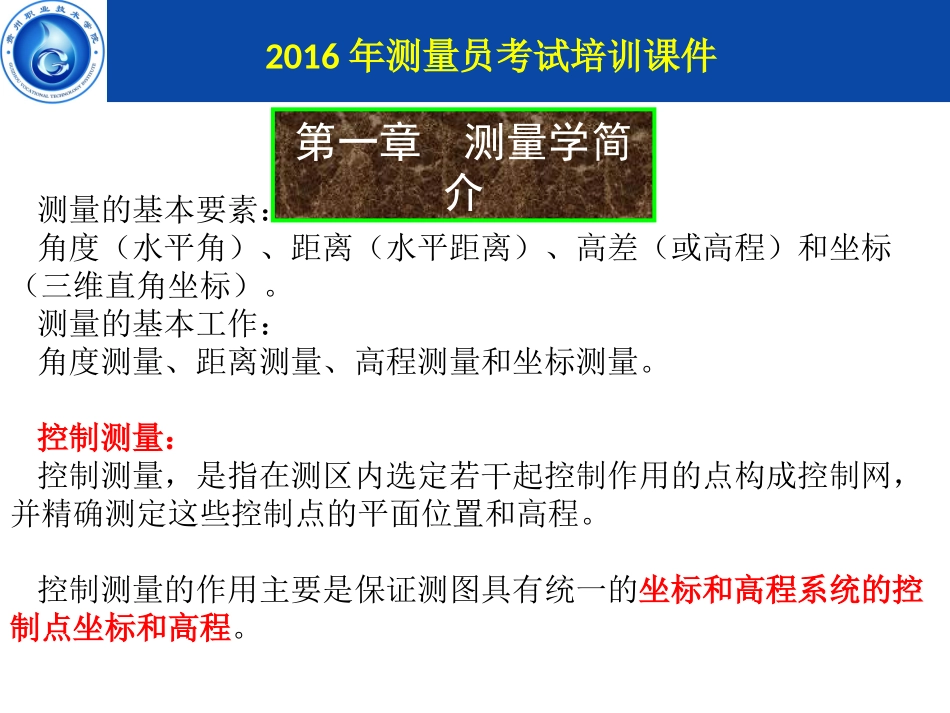

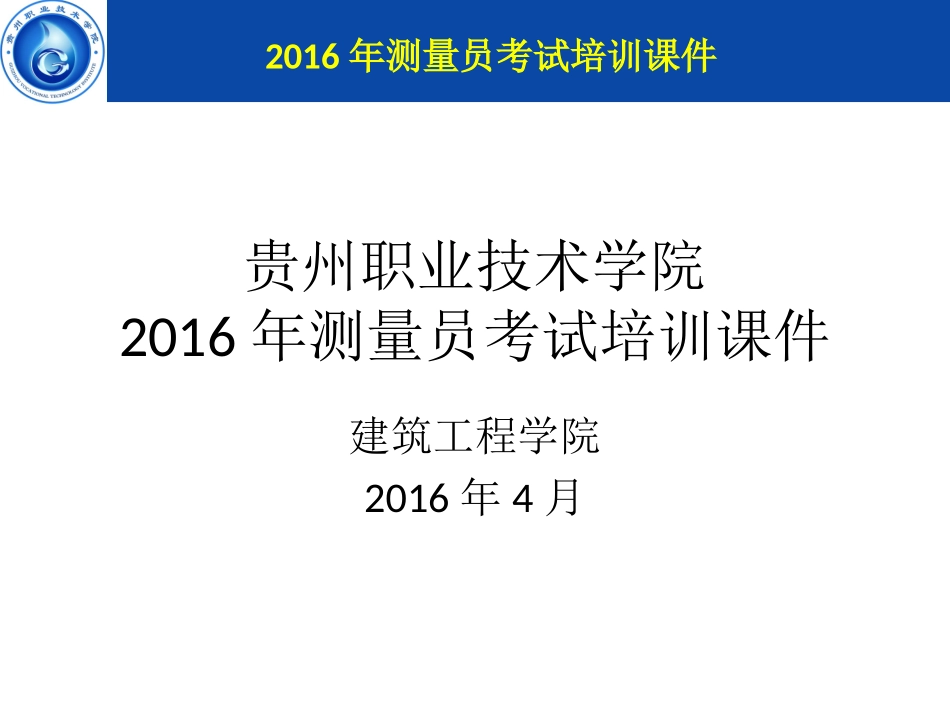

贵州职业技术学院2016年测量员考试培训课件建筑工程学院2016年4月2016年测量员考试培训课件2016年测量员考试培训课件第一章测量学简介测量学按其研究的范围和对象的不同,一般可分为:普通测量学、大地测量学、工程测量学、摄影测量学、制图学。测量学主要内容:测定和测设的实质都是点位的测量;基本工作都是距离、角度和高程;都遵循测量的基本原则。测定是指用测量仪器对被测点进行测量、数据处理,从而得到被测点的位置坐标,或根据测得的数据绘制地形图;测设(施工放样)是指把图纸上设计好的工程建筑物、构筑物的位置通过测量在实地标定出来。二者的过程相反。2016年测量员考试培训课件第一章测量学简介测量的基本要素:角度(水平角)、距离(水平距离)、高差(或高程)和坐标(三维直角坐标)。测量的基本工作:角度测量、距离测量、高程测量和坐标测量。控制测量:控制测量,是指在测区内选定若干起控制作用的点构成控制网,并精确测定这些控制点的平面位置和高程。控制测量的作用主要是保证测图具有统一的坐标和高程系统的控制点坐标和高程。2016年测量员考试培训课件第一章测量学简介一、测量的基准线与基准面1)重力:测量工作是在地球表面上进行的,地球上任一点都要受离心力和地球引力的双重的作用,这两个力的合力称重力。2)铅垂线:重力的方向称为铅垂线。我们把铅垂线作为测量工作的基准线;。3)水准面:在测量学中,自由静止的水面称为水准面。水准面有无穷个。4.在一定的精度范围内和测区面积不大时,可以用水平面来代替水准面。4)大地水准面:通过平均静止的海水面并向大陆、岛屿延伸而形成的闭合曲面称为大地水准面。把大地水准面作为测量工作的基准面。2016年测量员考试培训课件第一章测量学简介平面直角坐标系:A(X,Y)从首子午线开始,自西向东每6°划分一带,将该带展开,近似看成平面。或是从东经1°30'子午线开始,自西向东每3°划分一带,将该带展开,近似看成平面。2016年测量员考试培训课件第一章测量学简介平面直角坐标系:2016年测量员考试培训课件第一章测量学简介独立平面直角坐标系以某一点位置为坐标原点(一般选在测区的西南角),多以北方向为X方向。XY轴方向(横轴为Y;纵轴为X)第I、II、III、IV象限2016年测量员考试培训课件第一章测量学简介高程坐标系:“1985国家高程基准”的青岛国家水准基点高程H=72.260m高程:地面点到大地水准面的铅垂距离,一般用H表示。又称绝对高程或海拔。高差:地面上两点高程之差,一般用h表示。(hAB=HB-HA)相对高程:地面点到假定水准面的铅垂距离。又称假定高程。2016年测量员考试培训课件二、地面点位的确定1)独立平面直角坐标系规定南北方向为纵轴,记为X轴,X轴向北为正,向南为负。X轴选取的方式有三种①真南北方向②磁南北方向③建筑的南北主轴线以东西方向为横轴,记为Y轴。Y轴向东为正,向西为负。象限按顺时针排列编号。2)高斯独立平面直角坐标系3)高程:地面上任意点到水准面的垂直距离,称为该点的高程4)绝对高程:某点至大地水准面的垂直距离称为该点的绝对高程(图见书5页)5)相对高程:某点至假定水准面的垂直距离称为该点的假定高程(又称相对高程)2016年测量员考试培训课件为保证y坐标恒为正,我国规定——每带坐标原点西移500km,既给每个点的y坐标值加500km,为确定投影带位置,y坐标前冠带号,此坐标值叫做通用值。2016年测量员考试培训课件三:绝对高程与相对高程1、绝对高程:我国已规定以黄海平均海水面作为高程的基准面,并在青岛设立水准原点,作为全国高程的起算点。地面点高出水准面的垂直距离称“绝对高程”。2、相对高程:选定任一水准面作为高程起算的基准面,这处水准面称为假定水准面。地面作一侧点与假定水准面的垂直距离称为“相对高程”。某点的绝对高程只有一个,相对高程可有若干个。2016年测量员考试培训课件第一章测量学简介测量工作的基本原则:(1)在测量布局上,“由整体到局部”;在测量精度上,“由高级到低级”;在测量程序上,“先控制后碎部”;→作用:a.保证精度,减少误差积累;b.加快进度。(2)在测量过程中,“随时检查,杜绝错误”。→...
