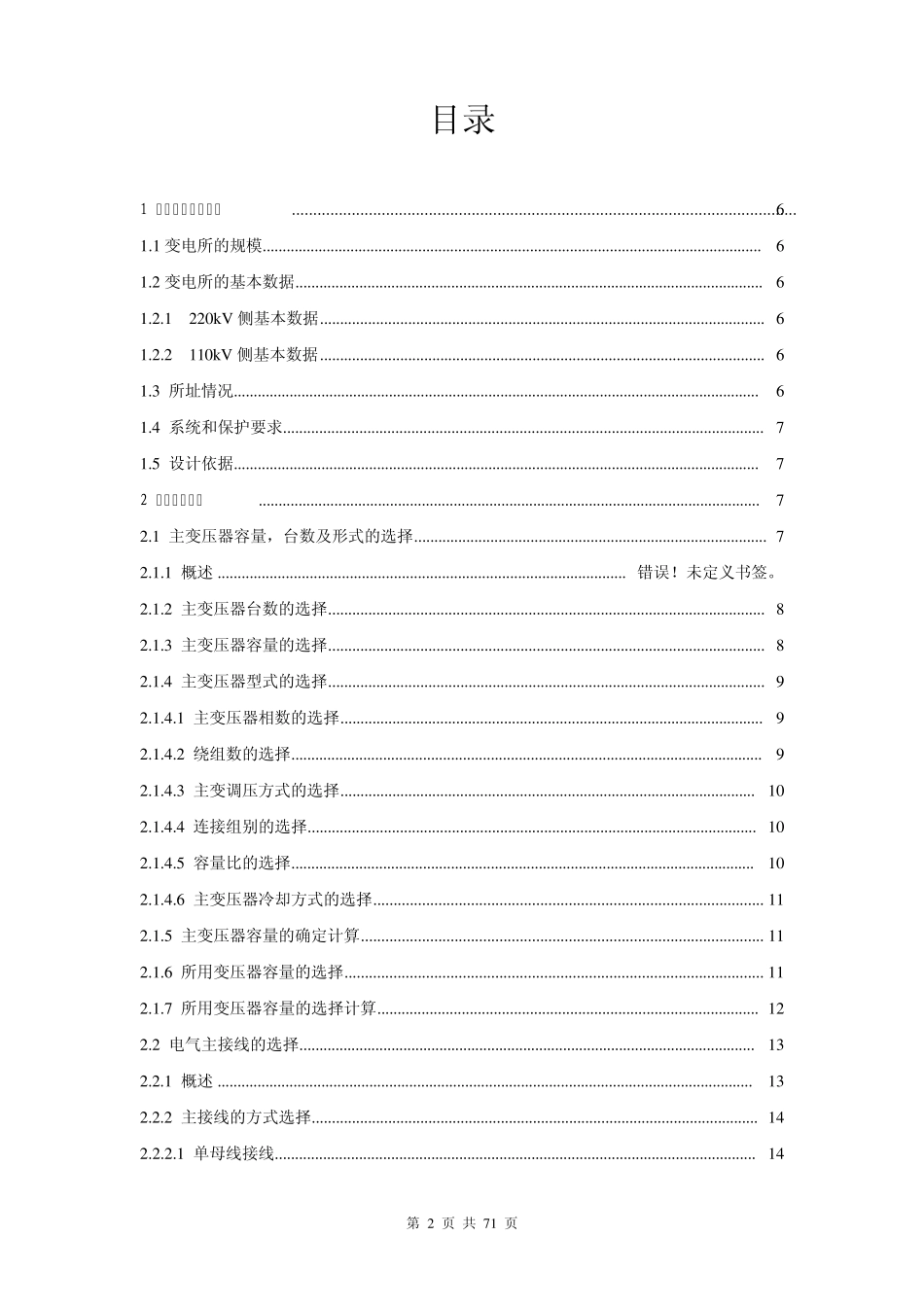

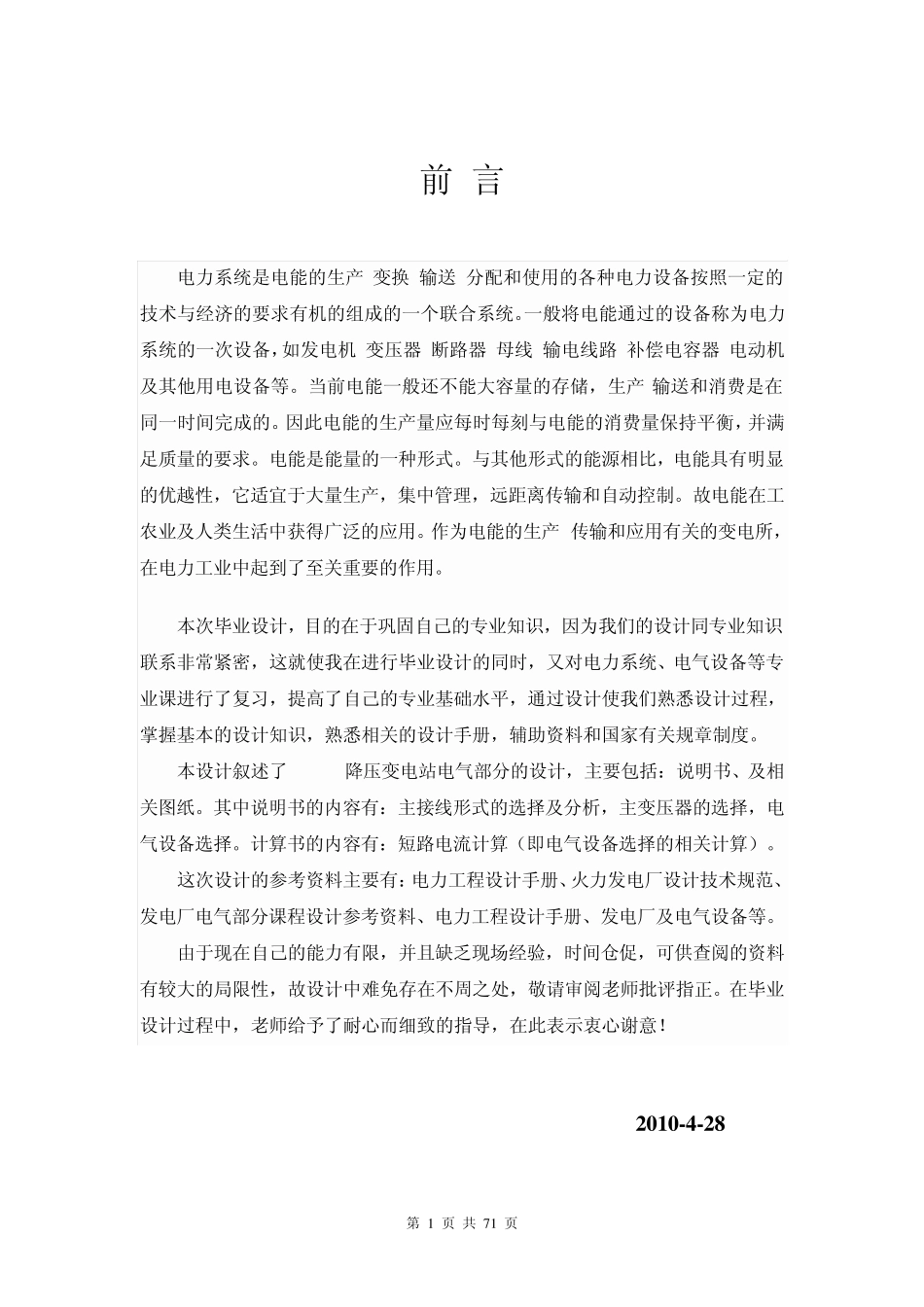

第 1 页 共 7 1 页 前 言 电力系统是电能的生产.变换.输送.分配和使用的各种电力设备按照一定的技术与经济的要求有机的组成的一个联合系统。一般将电能通过的设备称为电力系统的一次设备，如发电机.变压器.断路器.母线.输电线路.补偿电容器.电动机及其他用电设备等。当前电能一般还不能大容量的存储，生产.输送和消费是在同一时间完成的。因此电能的生产量应每时每刻与电能的消费量保持平衡，并满足质量的要求。电能是能量的一种形式。与其他形式的能源相比，电能具有明显的优越性，它适宜于大量生产，集中管理，远距离传输和自动控制。故电能在工农业及人类生活中获得广泛的应用。作为电能的生产.传输和应用有关的变电所，在电力工业中起到了至关重要的作用。 本次毕业设计，目的在于巩固自己的专业知识，因为我们的设计同专业知识联系非常紧密，这就使我在进行毕业设计的同时，又对电力系统、电气设备等专业课进行了复习，提高了自己的专业基础水平，通过设计使我们熟悉设计过程，掌握基本的设计知识，熟悉相关的设计手册，辅助资料和国家有关规章制度。 本设计叙述了220KV降压变电站电气部分的设计，主要包括：说明书、及相关图纸。其中说明书的内容有：主接线形式的选择及分析，主变压器的选择，电气设备选择。计算书的内容有：短路电流计算（即电气设备选择的相关计算）。 这次设计的参考资料主要有：电力工程设计手册、火力发电厂设计技术规范、发电厂电气部分课程设计参考资料、电力工程设计手册、发电厂及电气设备等。 由于现在自己的能力有限，并且缺乏现场经验，时间仓促，可供查阅的资料有较大的局限性，故设计中难免存在不周之处，敬请审阅老师批评指正。在毕业设计过程中，老师给予了耐心而细致的指导，在此表示衷心谢意！ 2 0 1 0 -4 -2 8 第 2 页 共 71 页 目录 1 变电所的原始资料 ...................................................................................................................... 6 1.1 变电所的规模 ............................................................................................................................. 6 1.2 变电所的基本数据 ..................................................................................................................... 6 1.2.1 220kV 侧基本数据 .........................................
