25HZ相敏轨道电路原理

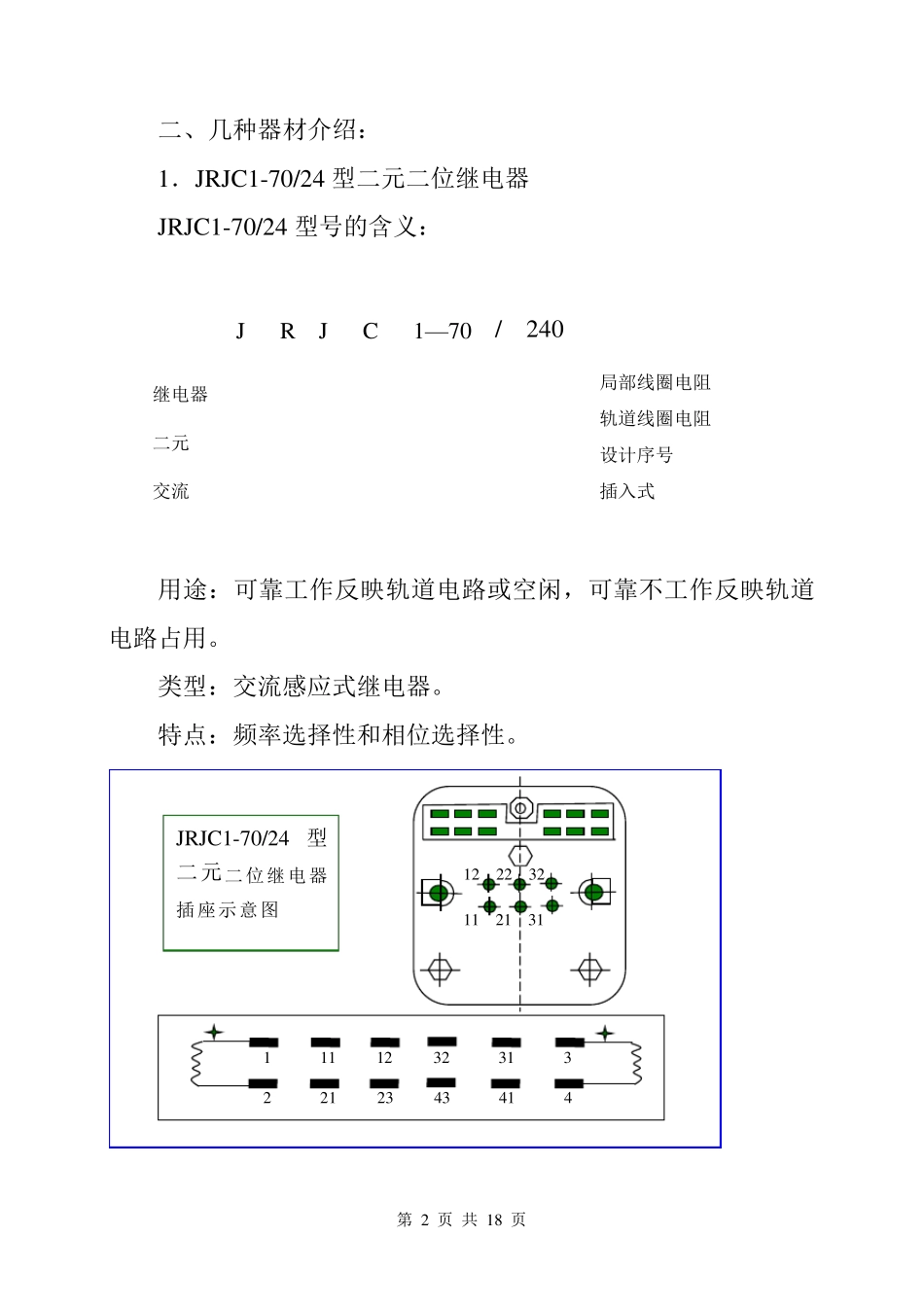

第 1 页 共 18 页 一、25HZ相敏轨道电路原理(一送一受双扼流) (1)与传统的交流连续式轨道电路的比较 (2)传输信号的不同。 (3)电气化区段抗干扰性选择。 (4)电码化的优势。 简 单 了解 25HZ 相敏轨道电路制式： 1． 通 号 公 司 研 制 的 97 型 。 2． 铁科研 研 制 的 微电子型 。 3． 北方交大研 制 的 适配器型 。 JJG110 RD 1A 3 JJZ220 HFC C 1μF 1 2 GJ 3 4 1 3 Z (I2- I3) I1 I4 II1 III3 (Ⅱ3- Ⅲ1) XB RD10A 4 5 1 2 BE25 RD 1A GJZ220 GJF220 (I2- I3) IIK I4 XB RD 10A R 1.1Ω IIZ BG25 BG25 3 II1 4 5 1 2 BE25 第 2 页 共 18 页 二、几种器材介绍： 1．JR JC1-70/24 型二元二位继电器 JR JC1-70/24 型号的含义： 用途：可靠工作反映轨道电路或空闲，可靠不工作反映轨道电路占用。 类型：交流感应式继电器。 特点：频率选择性和相位选择性。 J R J C 1—70 / 240 继电器 二元 交流 插入式 设计序号 轨道线圈电阻 局部线圈电阻 12 22 32 11 21 31 1 11 12 32 31 3 2 21 23 43 41 4 JR JC1-70/24 型二元二位继电器插座示意图 第 3 页 共 18 页 2．HF2-25 型和HF-25 型防护盒 用途：对50HZ 成分进行滤波，减小轨道继电器上50HZ 牵引电流的干扰电压。 对25HZ 信号频率的无功分量进行补偿。 减少25HZ 信号在传输中的衰耗和相移，使轨道线圈电压和局部线圈电压产生正相移，保证轨道继电器正常工作。 原理： 防护盒1、3 号端子并接在轨道继电器的轨道线圈上，对50HZ呈串联谐振，相当于20 欧姆的电阻，将50HZ 干扰电流旁路掉；对25HZ 信号电流相当于16μF 电容，以减少25HZ 干扰信号在传输中的衰耗和相移，并对25HZ 信号频率的无功分量进行补偿。 3．室内防雷补偿器 型号：两种，一种是 FB-1 型，内设两套补偿单元，另一种是FB-2 型，内设一套补偿单元。 参数特性：局部耐压250V，接收工作电压为 90V。 1 2 3 L I II L=845m H C=12μF 1 2 3 C1 C2 C3 C4 HF2-25 型防护盒 HF-25 型防护盒 第 4 页 共 18 页 71 C1 Z1 C2 Z2 81 51 61 31 41 11 21 FB-1型防雷补偿防护盒原理图 C1 Z1 31 41 21 11 FB-2型防雷补偿防护盒原理图 第 5 页 共 18 页 三、极性交叉的判断 1．不同频率信号的流向。 2．各部...
