25HZ轨道电路预叠加ZPW2000

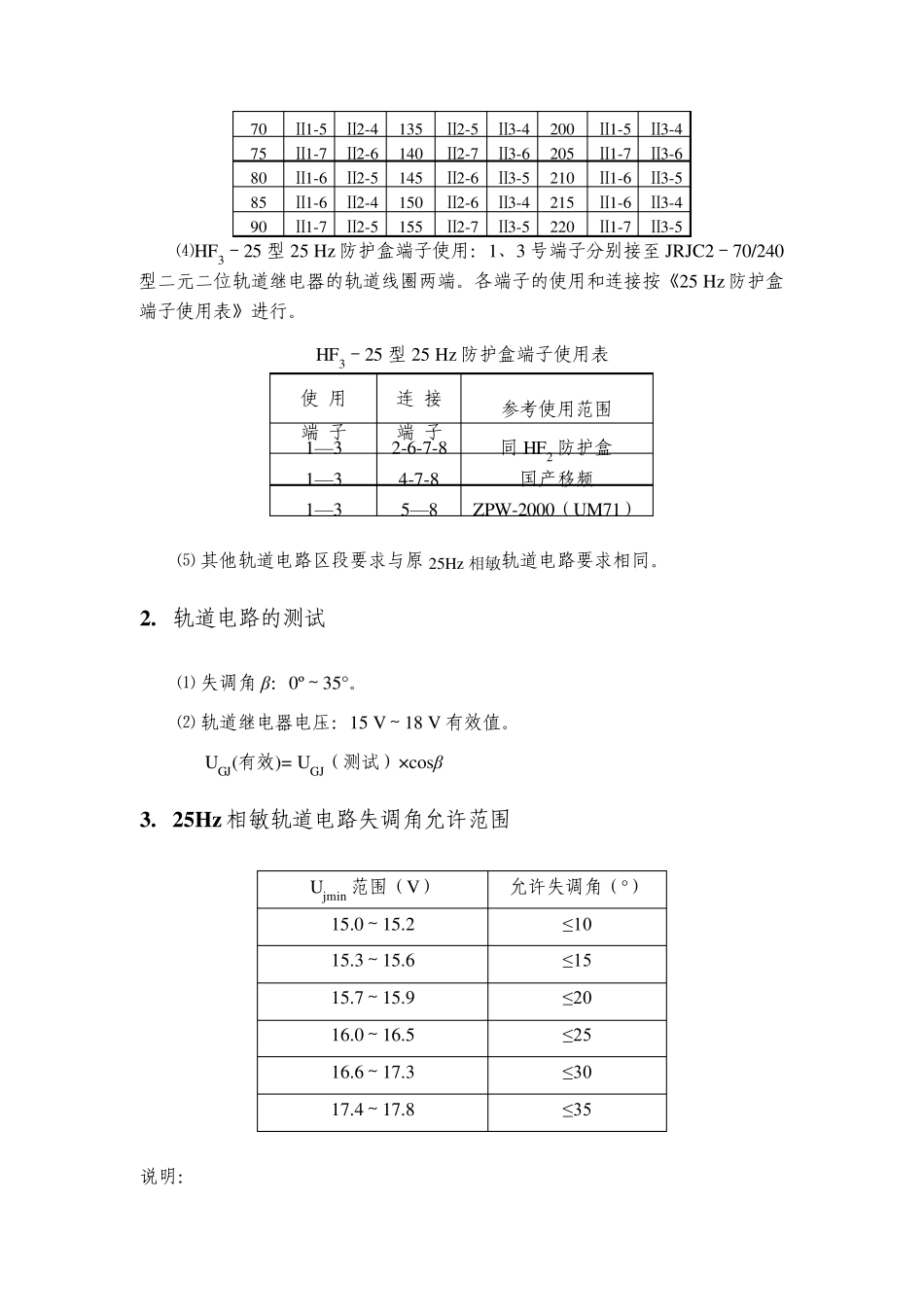

25Hz相敏轨道电路预叠加ZPW－2000 电码化 一. 电码化轨道电路联调 1. 25Hz相敏轨道电路 ⑴ 送电端采用BG2－130/25： I1 I4 III1 III3 (I2～I3) 图1. ⑵ 受电端采用BG2－130/25： I1 I4 III2 III3 (I2～I3) 图2. ⑶ 室外送、受电端轨道变压器变比按⑴、⑵固定，调整室内变压器 BMT－25。 BMT1－25 电码化隔离调整变压器电压调整表 输入电压： Ⅰ1-Ⅰ4 25Hz 220 V 输出 (V) 使用 端子 连接 端子 输出 (V) 使用 端子 连接 端子 输出 (V) 使用 端子 连接 端子 30 Ⅱ4-7 95 Ⅱ1-7 Ⅱ2-4 160 Ⅱ2-7 Ⅱ3-4 35 Ⅱ1-4 Ⅱ2-7 100 Ⅱ2-4 Ⅱ3-7 165 Ⅱ1-4 Ⅱ3-7 40 Ⅱ1-5 Ⅱ2-7 105 Ⅱ2-5 Ⅱ3-7 170 Ⅱ1-5 Ⅱ3-7 45 Ⅱ1-4 Ⅱ2-6 110 Ⅱ2-4 Ⅱ3-6 175 Ⅱ1-4 Ⅱ3-6 50 Ⅱ1-5 Ⅱ2-6 115 Ⅱ2-5 Ⅱ3-6 180 Ⅱ1-5 Ⅱ3-6 55 Ⅱ1-6 Ⅱ2-7 120 Ⅱ2-6 Ⅱ3-7 185 Ⅱ1-6 Ⅱ3-7 60 Ⅱ1-4 Ⅱ2-5 125 Ⅱ2-4 Ⅱ3-5 190 Ⅱ1-4 Ⅱ3-5 65 Ⅱ1-2 130 Ⅱ2-3 195 Ⅱ1-3 70 Ⅱ1-5 Ⅱ2-4 135 Ⅱ2-5 Ⅱ3-4 200 Ⅱ1-5 Ⅱ3-4 75 Ⅱ1-7 Ⅱ2-6 140 Ⅱ2-7 Ⅱ3-6 205 Ⅱ1-7 Ⅱ3-6 80 Ⅱ1-6 Ⅱ2-5 145 Ⅱ2-6 Ⅱ3-5 210 Ⅱ1-6 Ⅱ3-5 85 Ⅱ1-6 Ⅱ2-4 150 Ⅱ2-6 Ⅱ3-4 215 Ⅱ1-6 Ⅱ3-4 90 Ⅱ1-7 Ⅱ2-5 155 Ⅱ2-7 Ⅱ3-5 220 Ⅱ1-7 Ⅱ3-5 ⑷ HF3－25 型25 Hz 防护盒端子使用：1、3 号端子分别接至 JRJC2－70/240型二元二位轨道继电器的轨道线圈两端。各端子的使用和连接按《25 Hz 防护盒端子使用表》进行。 HF3－25 型25 Hz 防护盒端子使用表 使 用 端 子 连 接 端 子 参考使用范围 1—3 2-6-7-8 同 HF2 防护盒 1—3 4-7-8 国产移频 1—3 5—8 ZPW-2000（UM71） ⑸ 其他轨道电路区段要求与原 25Hz 相敏轨道电路要求相同。 2. 轨道电路的测试 ⑴ 失调角 β：0º～35°。 ⑵ 轨道继电器电压：15 V～18 V 有效值。 UGJ(有效)= UGJ（测试）× cosβ 3. 25Hz相敏轨道电路失调角允许范围 Ujmin 范围（V） 允许失调角（°） 15.0～15.2 ≤10 15.3～15.6 ≤15 15.7～15.9 ≤20 16.0～16.5 ≤25 16.6～17.3 ≤30 17.4～17.8 ≤35 说明： ⑴ 允许失调角是指UG与UJ 之间的相位差； ⑵ 允许范围是指按部标准图（图号 通号（99）0047）图册中Ujmin 值。因Ujmin...
