25MW运行规程(汽机专业)

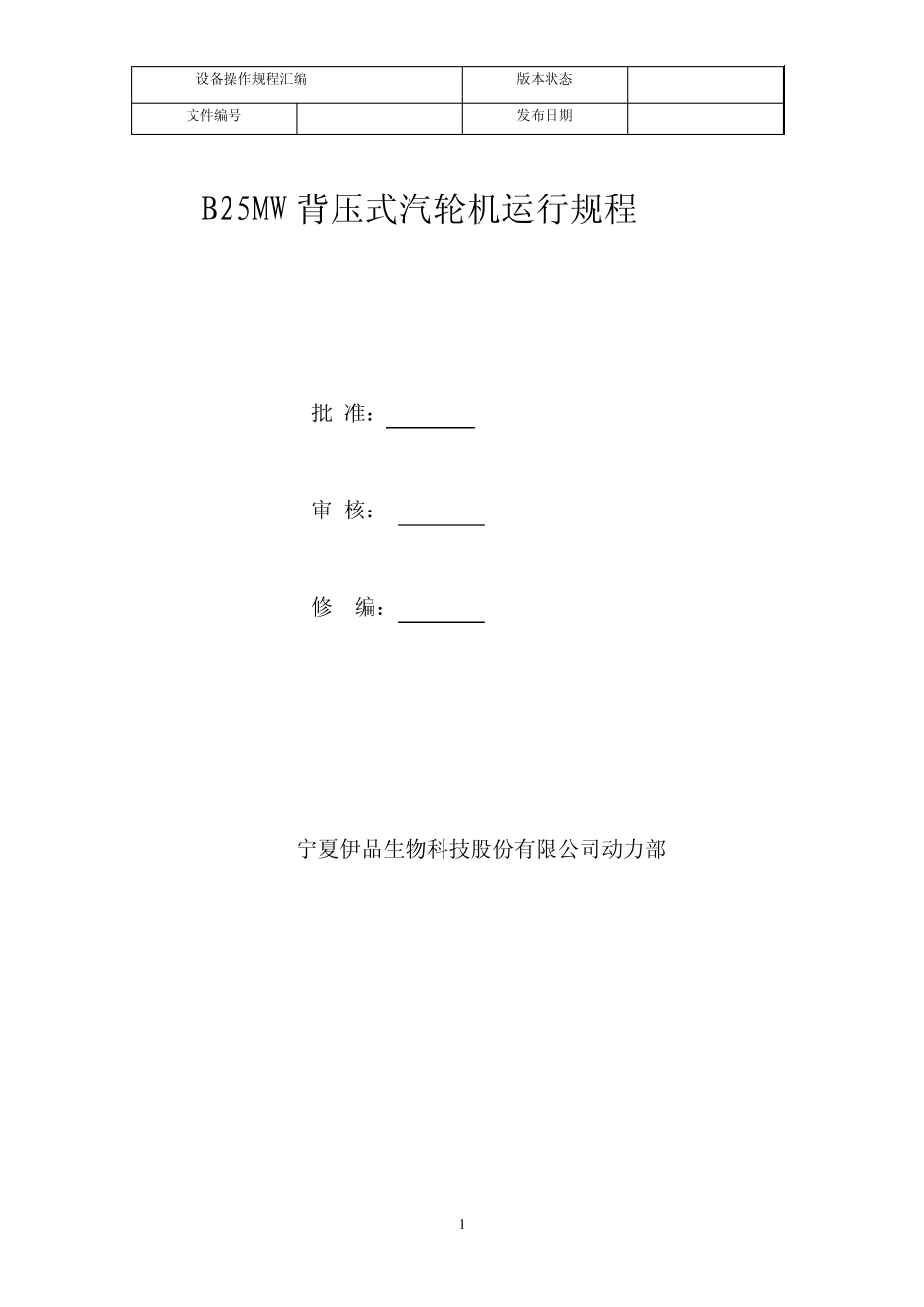

设备操作规程汇编 版本状态 文件编号 发布日期 1 B25MW 背压式汽轮机运行规程 批 准： 审 核： 修 编： 宁夏伊品生物科技股份有限公司动力部 设备操作规程汇编 版本状态 文件编号 发布日期 2 B25MW 背压式汽轮机运行规程 前 言 1． 引用标准： 电力部《电力工业技术管理法规》 有关设计资料及厂家说明书。 2． 本规程是汽轮机运行人员进行操作，调整，处理事故的技术标准，所有运行人员应按本规程的规定进行操作或调整。 3． 在运行操作过程中如遇有编写内容与生产不符时，应及时提出修改意见，经审核批准后执行。 设备操作规程汇编 版本状态 文件编号 发布日期 3 B25MW 背压式汽轮机运行规程 1.适用范围及引用标准： 本规程适用于伊品企业型号为 B25-8.83/0.981 型（南京汽轮机厂）所生产的冲动式高压，单缸，抽汽背压式汽轮机.使用于动力部汽机专业。 2.工作原理： 该汽轮机为南京汽轮机厂生产的冲动式高压，单缸，抽汽背压式汽轮机，型号为 B25-8.83/0.981，配用南京汽轮发电机厂所生产的QFW-30-2C 型空冷式发电机。 汽轮机转子由一级单列单列调节级和 10 级压力级组成。 喷嘴，隔板，隔板套均装在汽缸内。它们和转子组成了汽轮机的通流部分，也是汽轮机的核心部分。高压喷嘴组分成四段，通过 T 型槽道分别嵌入四只喷嘴室内。每一段喷嘴组一端有定位销作为固定点，另一端可以自由膨胀并装有密封键。为了缩短轴向长度，确保机组的通流能力，并有利于启动及负荷变化，本机组采用了多级隔板套。在隔板套中再装入隔板。 本机组有四只调节汽阀。均采用带减压式预启阀的单座阀，以减少提升力。油动机通过凸轮配汽机构控制四只阀的开启顺序和升程。 在汽轮机前轴承座前端装有测速装置，在座内有油泵组、危急遮断装置、轴向位移发送器、推力轴承前轴承及调节系统的一些有关部套。前轴承座的上部装有油动机。前轴承座与前汽缸用“猫爪”相连，在横设备操作规程汇编 版本状态 文件编号 发布日期 4 向和垂直方向均有定位的膨胀滑键，以保证轴承座在膨胀时中心不致变动。在座架上装有热胀指示器，以反映汽轮机静子部分的热膨胀情况。 汽轮机通过一副刚性联轴器与发电机相连，转子盘车装置装于后轴承盖上，由电动机驱动，通过蜗轮蜗杆副及齿轮减速达到所需要的盘车速度。当转子的转速高于盘车速度时，盘车装置能自动退出工作位置。在无电源的情况下，在盘车电动机的后轴承装有手轮，可进行手动盘...
