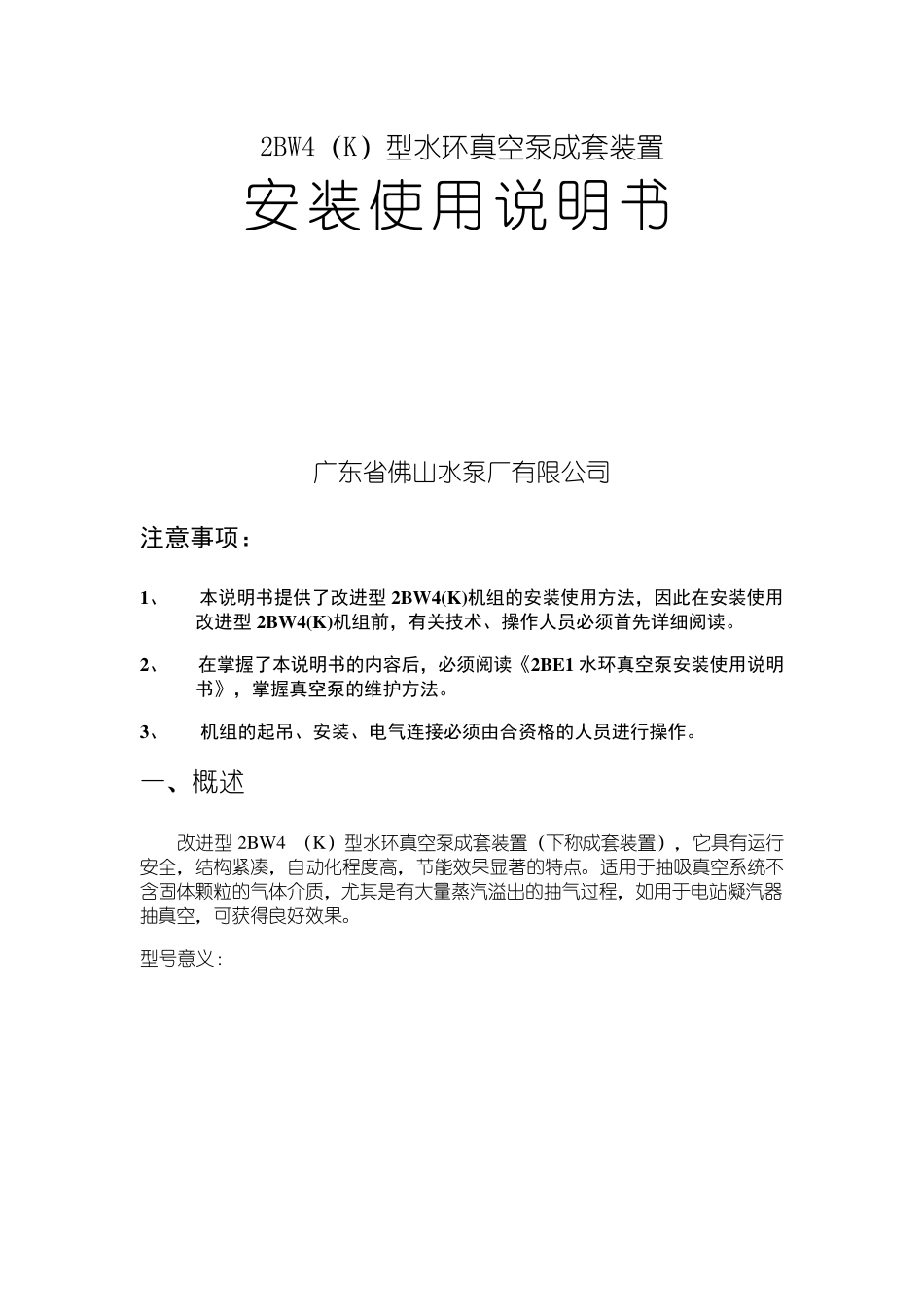

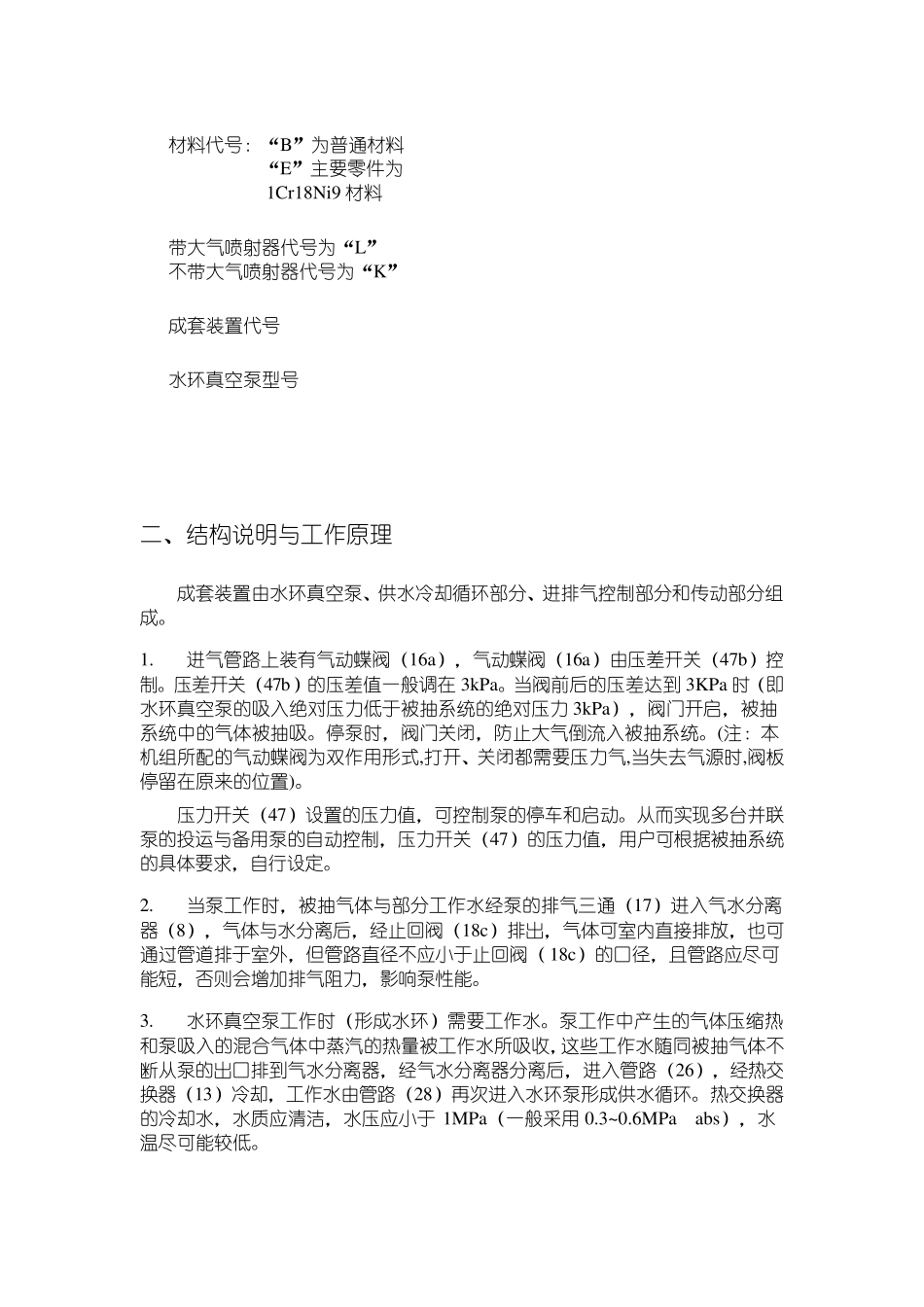

2BW4(K)型水环真空泵成套装置 安装使用说明书 广东省佛山水泵厂有限公司 注意事项: 1、 本说明书提供了改进型 2BW 4(K)机组的安装使用方法,因此在安装使用改进型 2BW 4(K)机组前,有关技术、操作人员必须首先详细阅读。 2、 在掌握了本说明书的内容后,必须阅读《2BE1 水环真空泵安装使用说明书》,掌握真空泵的维护方法。 3、 机组的起吊、安装、电气连接必须由合资格的人员进行操作。 一、概述 改进型2BW 4 (K)型水环真空泵成套装置(下称成套装置),它具有运行安全,结构紧凑,自动化程度高,节能效果显著的特点。适用于抽吸真空系统不含固体颗粒的气体介质,尤其是有大量蒸汽溢出的抽气过程,如用于电站凝汽器抽真空,可获得良好效果。 型号意义: 二 、 结 构 说 明 与 工 作 原 理 成 套 装 置 由 水 环 真 空 泵 、 供 水 冷 却 循 环 部 分 、 进 排 气 控 制 部 分 和 传 动 部 分 组成 。 1. 进 气 管 路 上 装 有 气 动 蝶 阀 ( 16a) , 气 动 蝶 阀 ( 16a) 由 压 差 开 关 ( 47b) 控制 。 压 差 开 关 ( 47b) 的 压 差 值 一 般 调 在 3kPa。 当 阀 前 后 的 压 差 达 到 3KPa 时 ( 即水 环 真 空 泵 的 吸 入 绝 对 压 力 低 于 被 抽 系 统 的 绝 对 压 力 3kPa) , 阀 门 开 启 , 被 抽系 统 中 的 气 体 被 抽 吸 。 停 泵 时 , 阀 门 关 闭 , 防 止 大 气 倒 流 入 被 抽 系 统 。 (注 : 本机 组 所 配 的 气 动 蝶 阀 为 双 作 用 形 式 ,打 开 、 关 闭 都 需 要 压 力 气 ,当 失 去 气 源 时 ,阀 板停 留 在 原 来 的 位 置 )。 压 力 开 关 ( 47) 设 置 的 压 力 值 , 可 控 制 泵 的 停 车 和 启 动 。 从 而 实 现 多 台 并 联泵 的 投 运 与 备 用 泵 的 自 动 控 制 , 压 力 开 关 ( 47) 的 压 力 值 , 用 户 可 根 据 被 抽 系 统的 具 体 要 求 , 自 行 设 定。 2. 当 泵 工 作 时 , 被 抽 气 体 与 部 分 工 作 水 经泵 的 排 气 三通( 17) 进 入 气 水 分 离器( 8) , 气 体 与 水 分 离后 , 经止 回阀 ( 18c...
