2D结构图技术标注规范

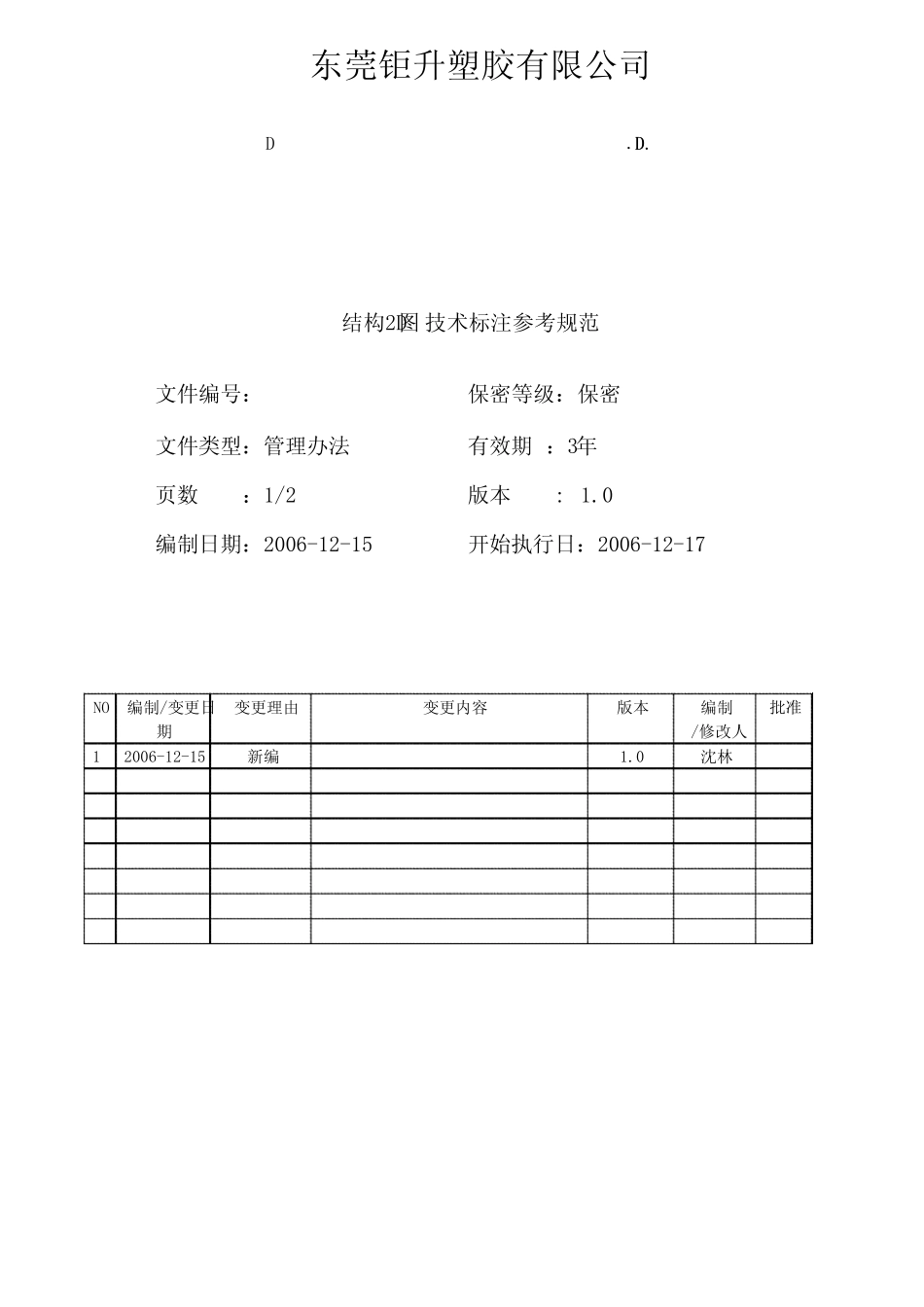

2D结构图技术标注规范_第1页
1/24

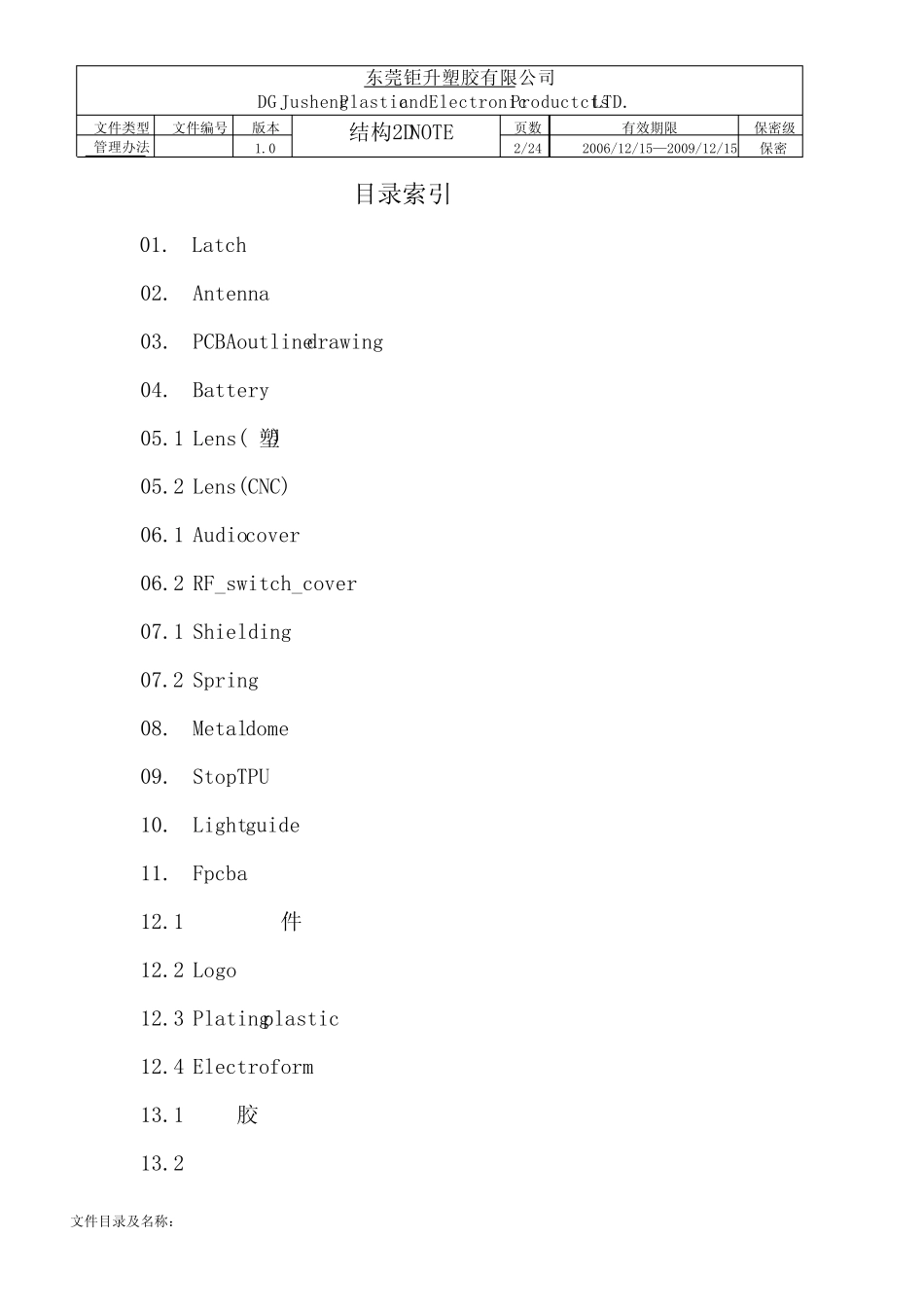

2D结构图技术标注规范_第2页
2/24

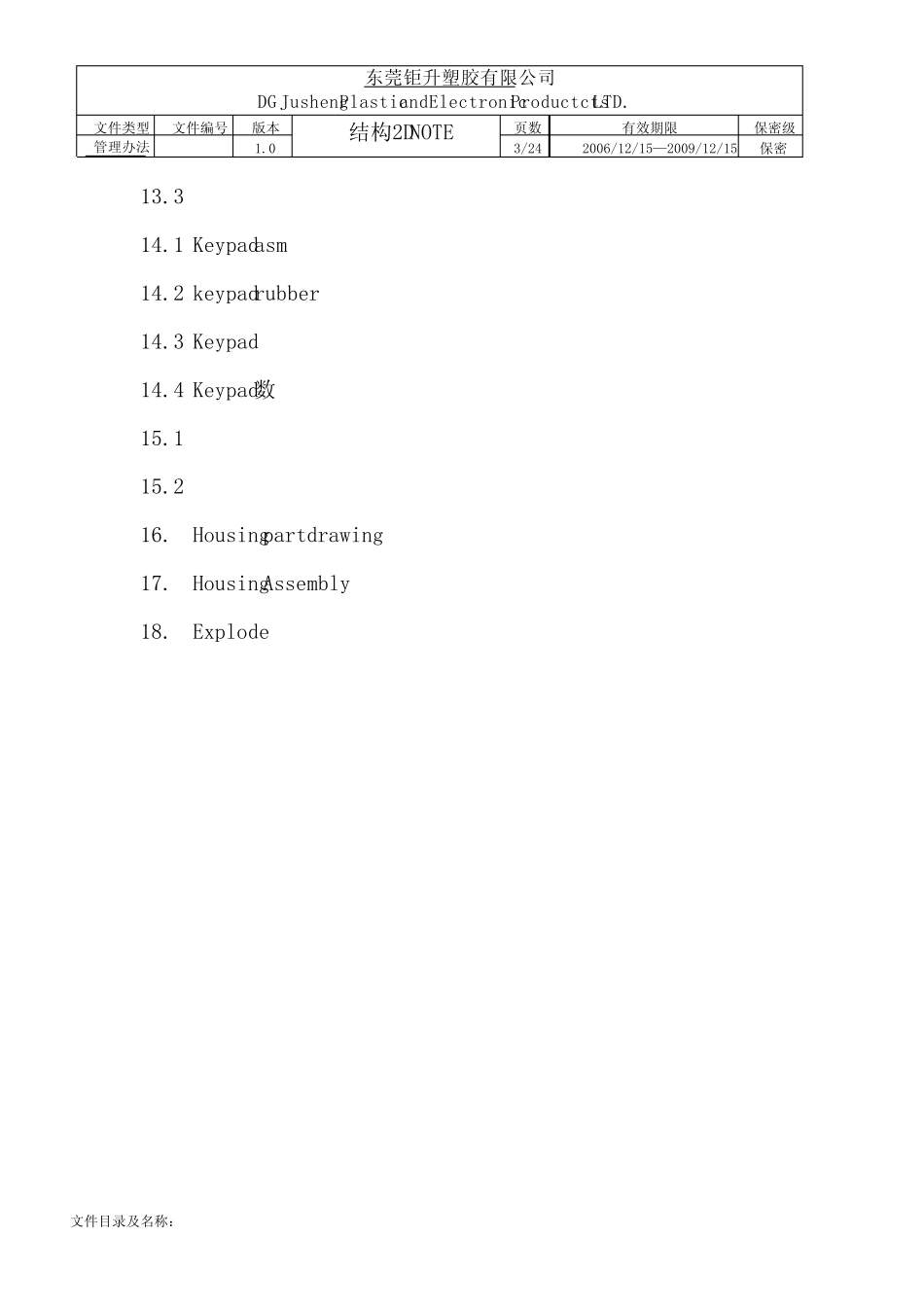

2D结构图技术标注规范_第3页
3/24
东莞钜升塑胶有限公司DGJushengPlasticandElectronicProductctsLTDLTD..结构2D图技术标注参考规范文件编号:保密等级:保密文件类型:管理办法有效期 :3年页数:1/2版本: 1.0编制日期:2006-12-15开始执行日:2006-12-17NO编制/变更日期变更理由变更内容版本编制/修改人批准12006-12-15新编1.0沈林东莞钜升塑胶有限公司DG JushengPlasticandElectronicProductctsLTD.文件类型文件编号版本结构2DNOTE页数有效期限保密级管理办法1.02/242006/12/15—2009/12/15保密文件目录及名称:目录索引01.Latch02.Antenna03.PCBAoutlinedrawing04.Battery05.1 Lens(注塑)05.2 Lens(CNC)06.1 Audiocover06.2 RF_switch_cover07.1 Shielding07.2 Spring08.Metaldome09.StopTPU10.Lightguide11.Fpcba12.1 金属装饰件12.2 Logo12.3 Platingplastic12.4 Electroform13.1 双面胶13.2 泡棉东莞钜升塑胶有限公司DG JushengPlasticandElectronicProductctsLTD.文件类型文件编号版本结构2DNOTE页数有效期限保密级管理办法1.03/242006/12/15—2009/12/15保密文件目录及名称:13.3 绝缘片14.1 Keypadasm14.2 keypadrubber14.3 Keypad电镀键帽14.4 Keypad数字键15.1 外观漆喷漆图15.2 导电漆喷漆图16.Housingpartdrawing17.HousingAssembly18.Explode东 莞 钜 升 塑 胶 有 限 公 司DG JushengPlasticandElectronicProductctsLTD.文 件 类 型文 件 编 号版 本结 构 2DNOTE页 数有 效 期 限保 密 级管 理 办 法1.04/242006/12/15— 2009/12/15保 密文 件 目 录 及 名 称 :01.Latch技 术 要 求 ( Notes) :1. 材 料 : POM Dupont500, 用 100%原 材 料 ;Material: POM Dupont500,use 100% raw material .2. 尺 寸 : 图 面 尺 寸 用 于 检 验 零 件 外 形 、 功 能 和 装 配 ;未 注 圆 角 R0.05,未 注 脱 模 斜 度 1度 , 未 注 尺 寸 依 照 Pro/e 3D Data;标 有 环 形 圈 :每 批 次 出 货 均 需 检 查 ; Qualify时 需 要 做 CP/CPK;Dimension: Specified dimensions in the drawing are used to check outside shape, functionand assembly;Unspecified round: R0.05mm; Unspecified draft angle: 1degree;Unspecified dimensions refer to Pro/e 3D model data;Specified dimensions with m...
