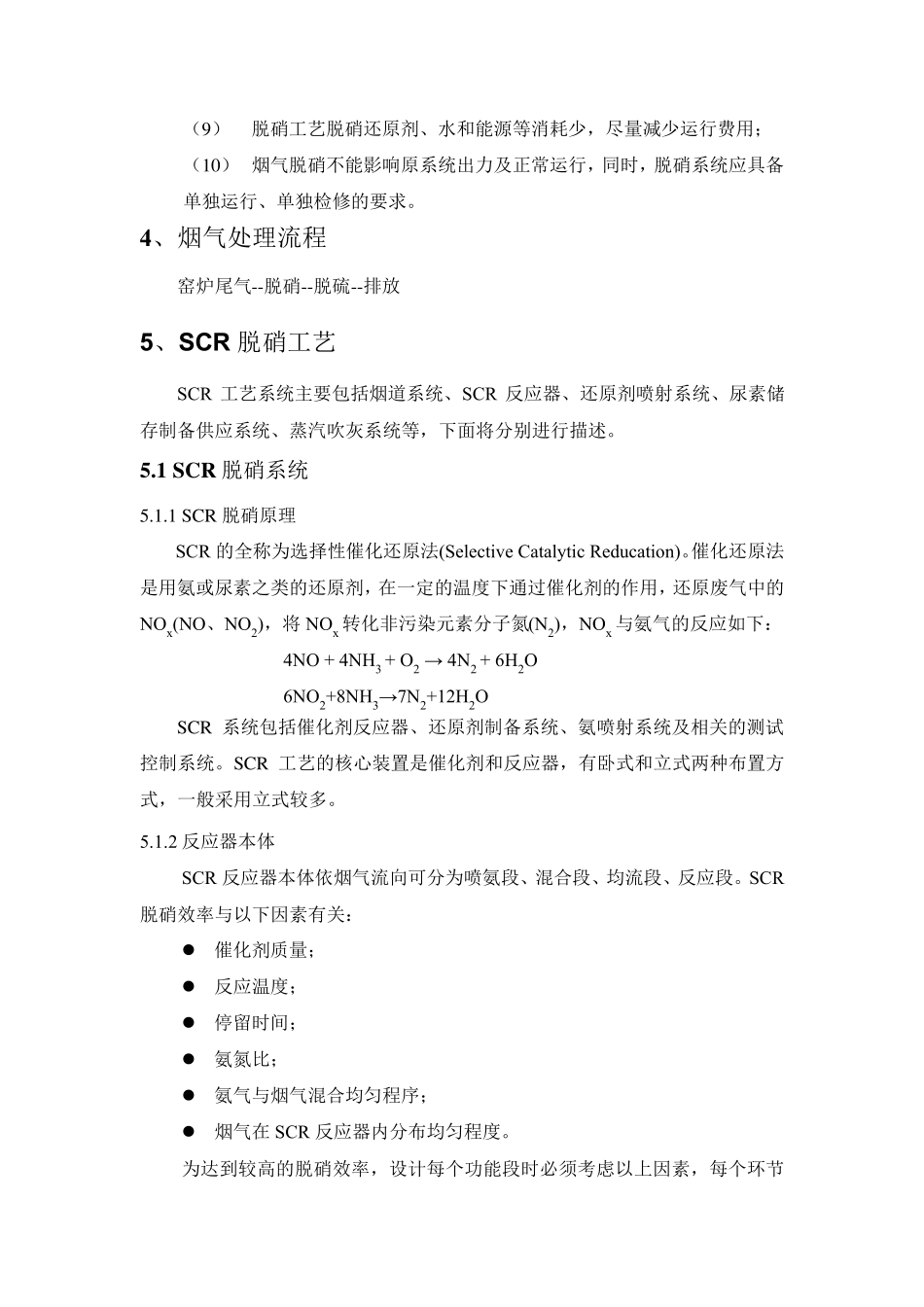

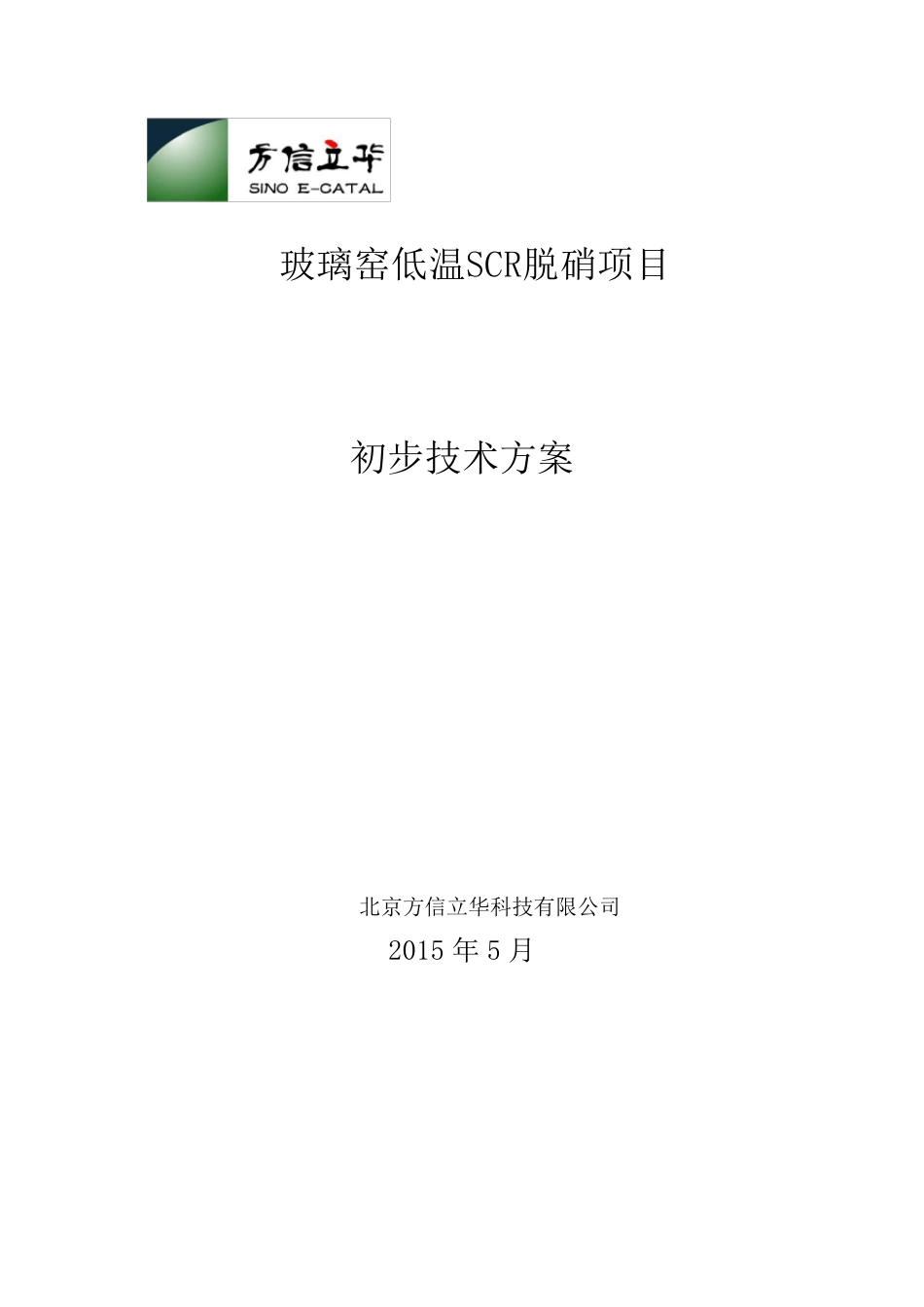

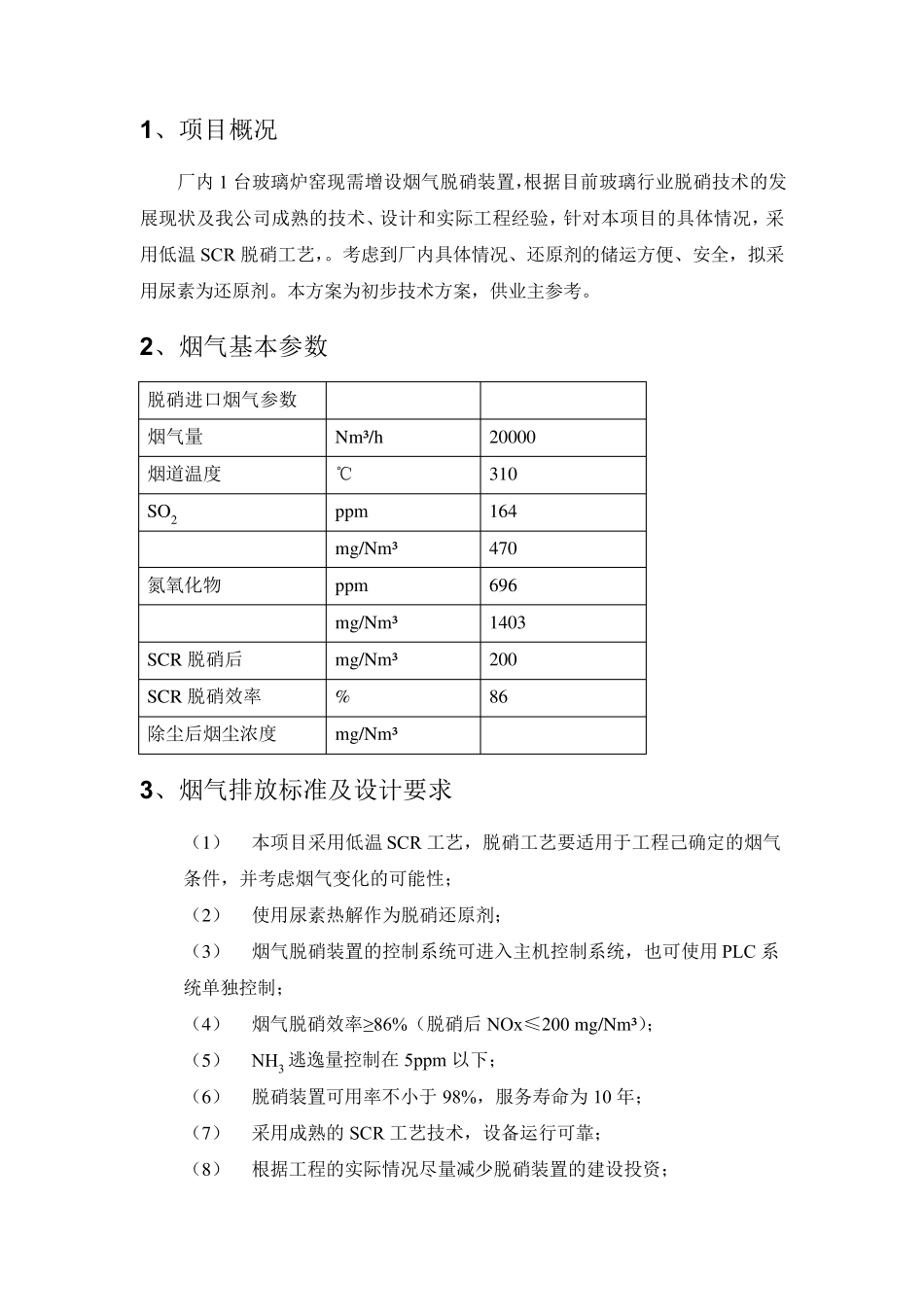

玻璃窑低温SCR脱硝项目 初步技术方案 北京方信立华科技有限公司 2015 年 5 月 1、项目概况 厂内1 台玻璃炉窑现需增设烟气脱硝装置，根据目前玻璃行业脱硝技术的发展现状及我公司成熟的技术、设计和实际工程经验，针对本项目的具体情况，采用低温SCR 脱硝工艺，。考虑到厂内具体情况、还原剂的储运方便、安全，拟采用尿素为还原剂。本方案为初步技术方案，供业主参考。 2、烟气基本参数 脱硝进口烟气参数 烟气量 Nm³/h 20000 烟道温度 ℃ 310 SO2 ppm 164 mg/Nm³ 470 氮氧化物 ppm 696 mg/Nm³ 1403 SCR 脱硝后 mg/Nm³ 200 SCR 脱硝效率 % 86 除尘后烟尘浓度 mg/Nm³ 3、烟气排放标准及设计要求 （1） 本项目采用低温SCR 工艺，脱硝工艺要适用于工程己确定的烟气条件，并考虑烟气变化的可能性； （2） 使用尿素热解作为脱硝还原剂； （3） 烟气脱硝装置的控制系统可进入主机控制系统，也可使用PLC 系统单独控制； （4） 烟气脱硝效率≥86%（脱硝后 NOx≤200 mg/Nm³）； （5） NH3 逃逸量控制在 5ppm 以下； （6） 脱硝装置可用率不小于 98%，服务寿命为10 年； （7） 采用成熟的SCR 工艺技术，设备运行可靠； （8） 根据工程的实际情况尽量减少脱硝装置的建设投资； （9） 脱硝工艺脱硝还原剂、水和能源等消耗少，尽量减少运行费用； （10） 烟气脱硝不能影响原系统出力及正常运行，同时，脱硝系统应具备单独运行、单独检修的要求。 4、烟气处理流程 窑炉尾气--脱硝--脱硫--排放 5、SCR 脱硝工艺 SCR 工艺系统主要包括烟道系统、SCR 反应器、还原剂喷射系统、尿素储存制备供应系统、蒸汽吹灰系统等，下面将分别进行描述。 5.1 SCR 脱硝系统 5.1.1 SCR 脱硝原理 SCR 的全称为选择性催化还原法(Selective Catalytic Reducation)。催化还原法是用氨或尿素之类的还原剂，在一定的温度下通过催化剂的作用，还原废气中的NOx(NO、NO2)，将 NOx 转化非污染元素分子氮(N2)，NOx 与氨气的反应如下： 4NO + 4NH3 + O2 → 4N2 + 6H2O 6NO2+8NH3→ 7N2+12H2O SCR 系统包括催化剂反应器、还原剂制备系统、氨喷射系统及相关的测试控制系统。SCR 工艺的核心装置是催化剂和反应器，有卧式和立式两种布置方式，一般采用立式较多。 5.1.2 反应器本体 SCR 反应器本体依烟气流向可分为喷氨段、混合段、均流段、反应段。SCR脱硝效率与以下因素有关： ...
