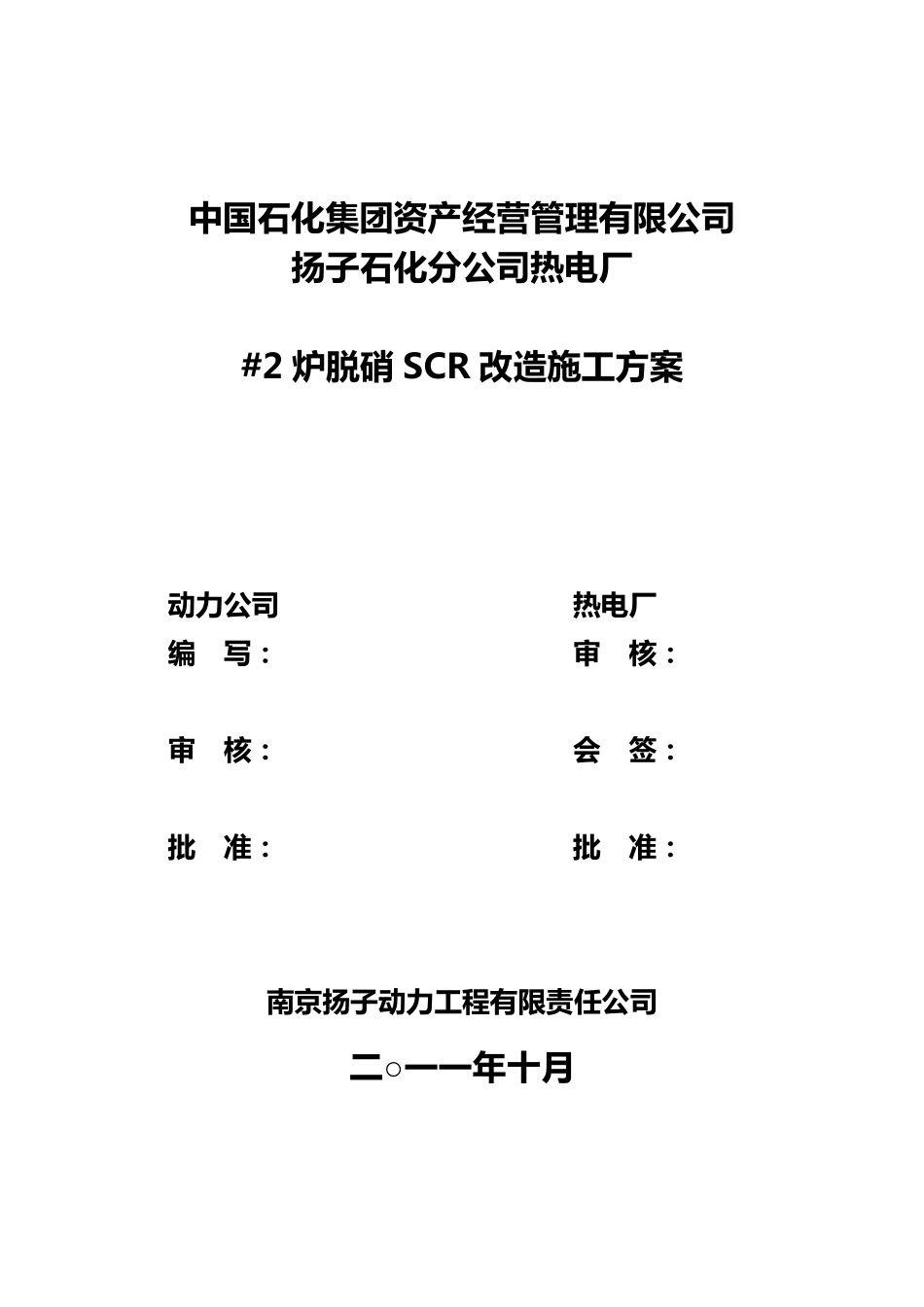

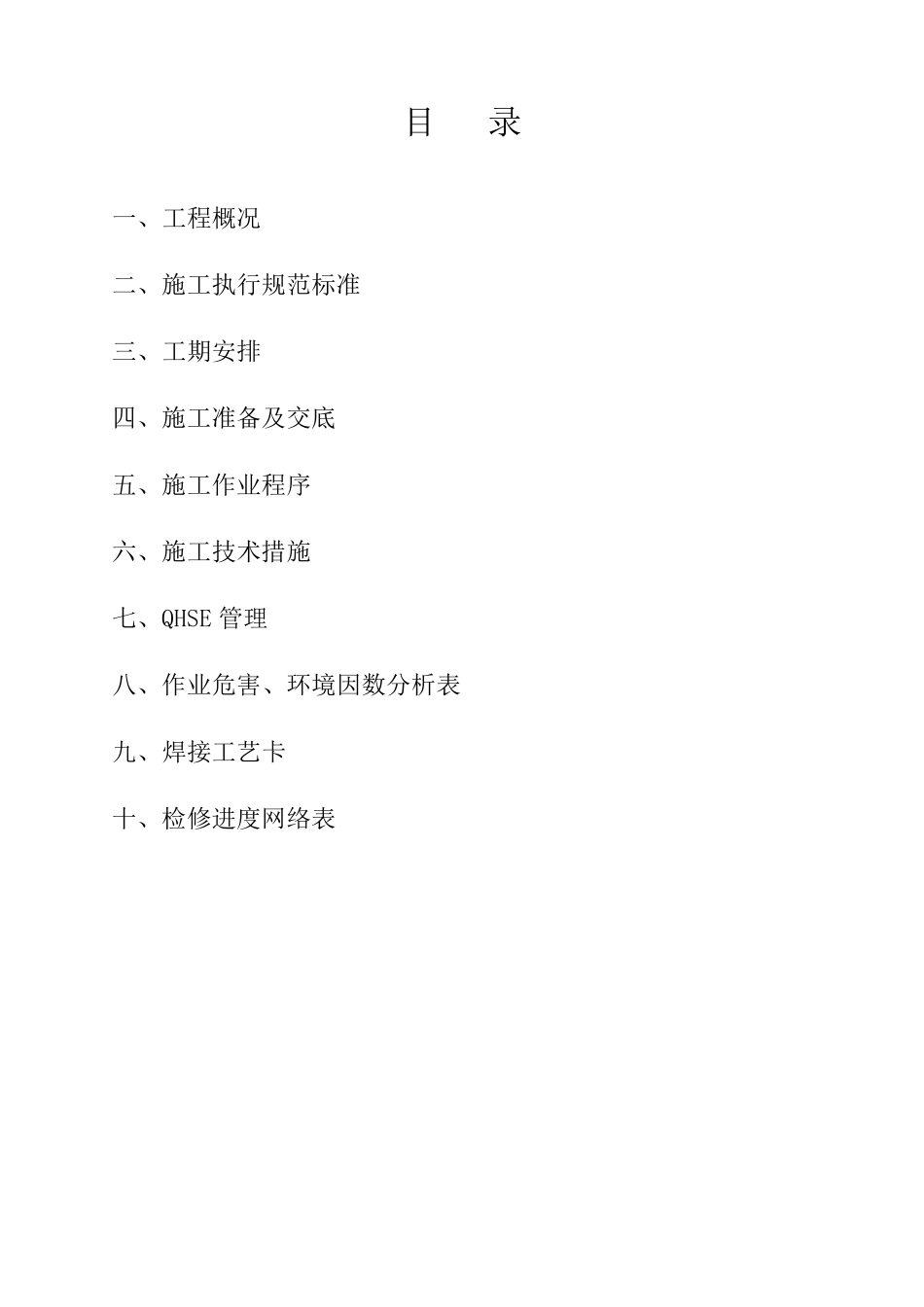

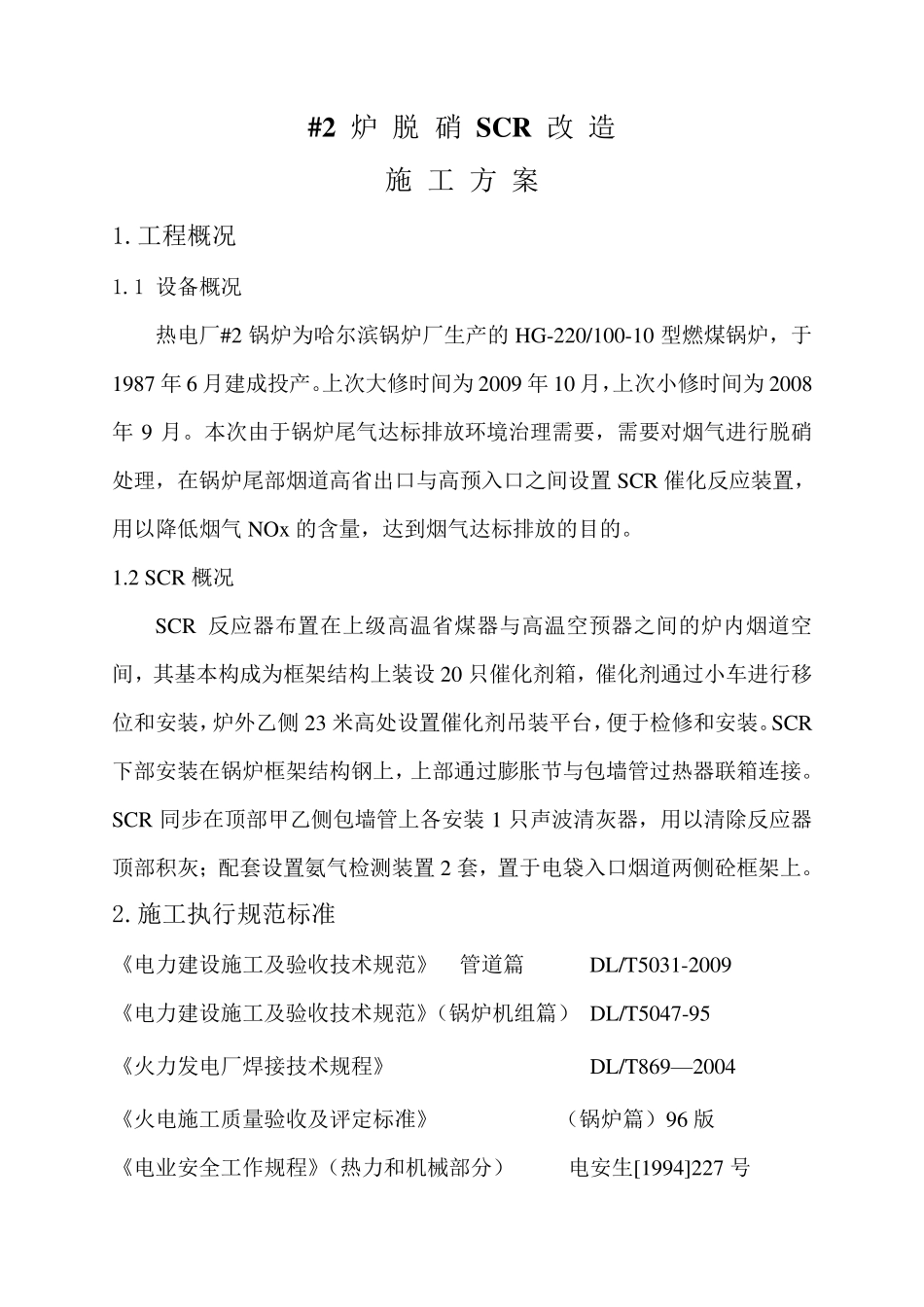

中 国 石 化 集 团 资 产 经 营 管 理 有 限 公 司 扬 子 石 化 分 公 司 热 电 厂 #2 炉 脱 硝 SCR 改 造 施 工 方 案 动 力 公 司 热 电 厂 编 写 : 审 核 : 审 核 : 会 签 : 批 准 : 批 准 : 南 京 扬 子 动 力 工 程 有 限 责 任 公 司 二 ○一一年十月 目 录 一、工程概况 二、施工执行规范标准 三、工期安排 四、施工准备及交底 五、施工作业程序 六、施工技术措施 七、QHSE 管理 八、作业危害、环境因数分析表 九、焊接工艺卡 十、检修进度网络表 #2 炉 脱 硝 SCR 改 造 施 工 方 案 1.工程概况 1.1 设备概况 热电厂#2 锅炉为哈尔滨锅炉厂生产的HG-220/100-10 型燃煤锅炉,于1987 年6 月建成投产。上次大修时间为2009 年10 月,上次小修时间为2008年9 月。本次由于锅炉尾气达标排放环境治理需要,需要对烟气进行脱硝处理,在锅炉尾部烟道高省出口与高预入口之间设置 SCR 催化反应装置,用以降低烟气 NOx 的含量,达到烟气达标排放的目的。 1.2 SCR 概况 SCR 反应器布置在上级高温省煤器与高温空预器之间的炉内烟道空间,其基本构成为框架结构上装设20 只催化剂箱,催化剂通过小车进行移位和安装,炉外乙侧 23 米高处设置催化剂吊装平台,便于检修和安装。SCR下部安装在锅炉框架结构钢上,上部通过膨胀节与包墙管过热器联箱连接。SCR 同步在顶部甲乙侧包墙管上各安装 1 只声波清灰器,用以清除反应器顶部积灰;配套设置氨气检测装置 2 套,置于电袋入口烟道两侧砼框架上。 2.施工执行规范标准 《电力建设施工及验收技术规范》 管道篇 DL/T5031-2009 《电力建设施工及验收技术规范》( 锅炉机 组 篇 ) DL/T5047-95 《火 力发 电厂焊 接技术规程》 DL/T869—2004 《火 电施工质 量验收及评 定 标准》 ( 锅炉篇 ) 96 版 《电业 安全 工作 规程》( 热力和机 械 部分 ) 电安生[1994]227 号 《锅炉钢结构技术条件》 JB/T1620-1993 《SCR 改造设计方案》 北京中电联环保工程有限公司 《#2 锅炉、电袋除尘器中修、锅炉提效、脱硝检修方案》 3.工期安排 3.1 计划工期时间:2011 年 10 月 27 日 ~ 2011 年 12 月 20 日 3.2 网络进度安排见《#2 炉中修、提效及脱硝改造计划进度网络图》 4.施工准备及交底 4.1 人员准备 4.1.1 根据施...
