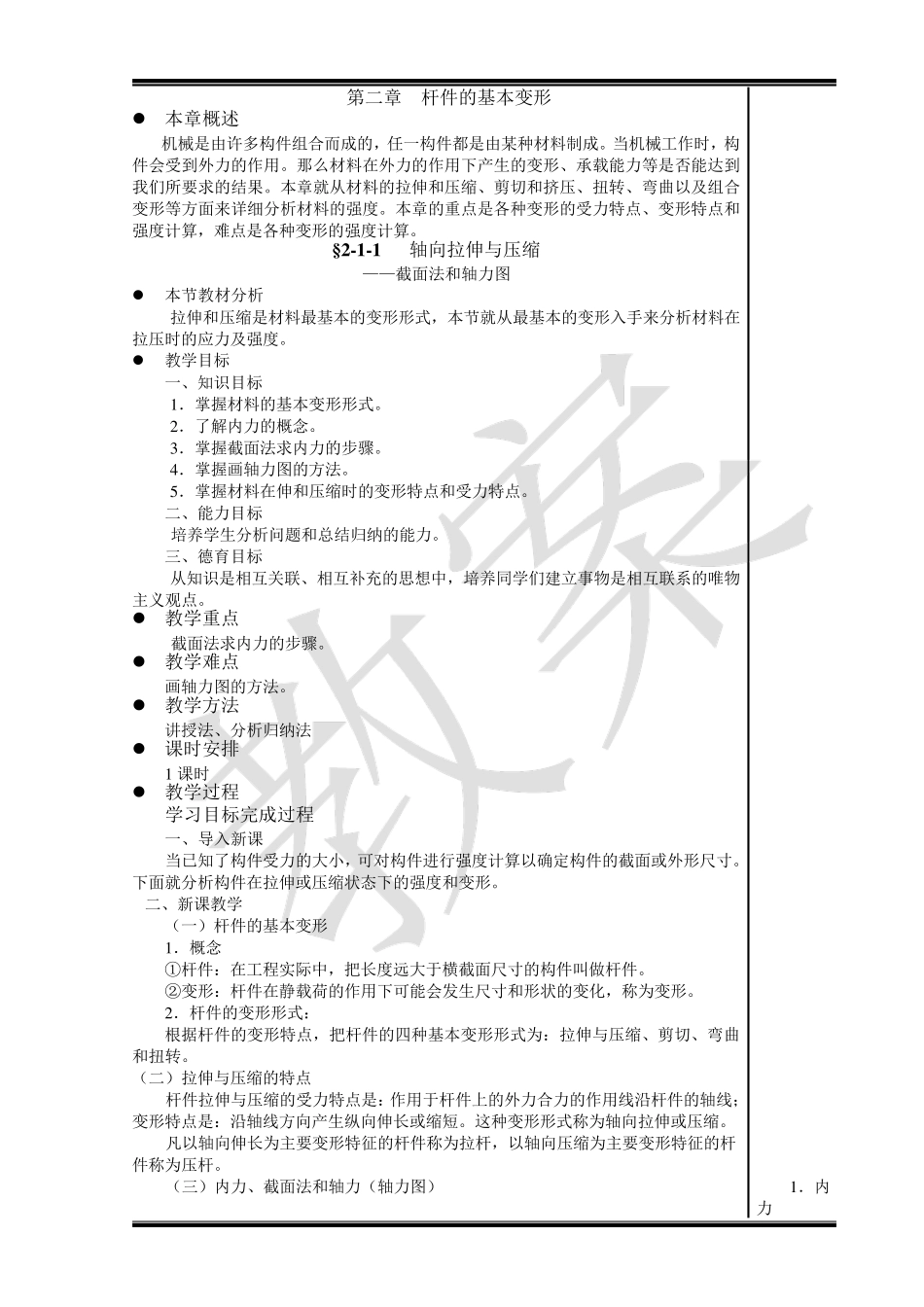

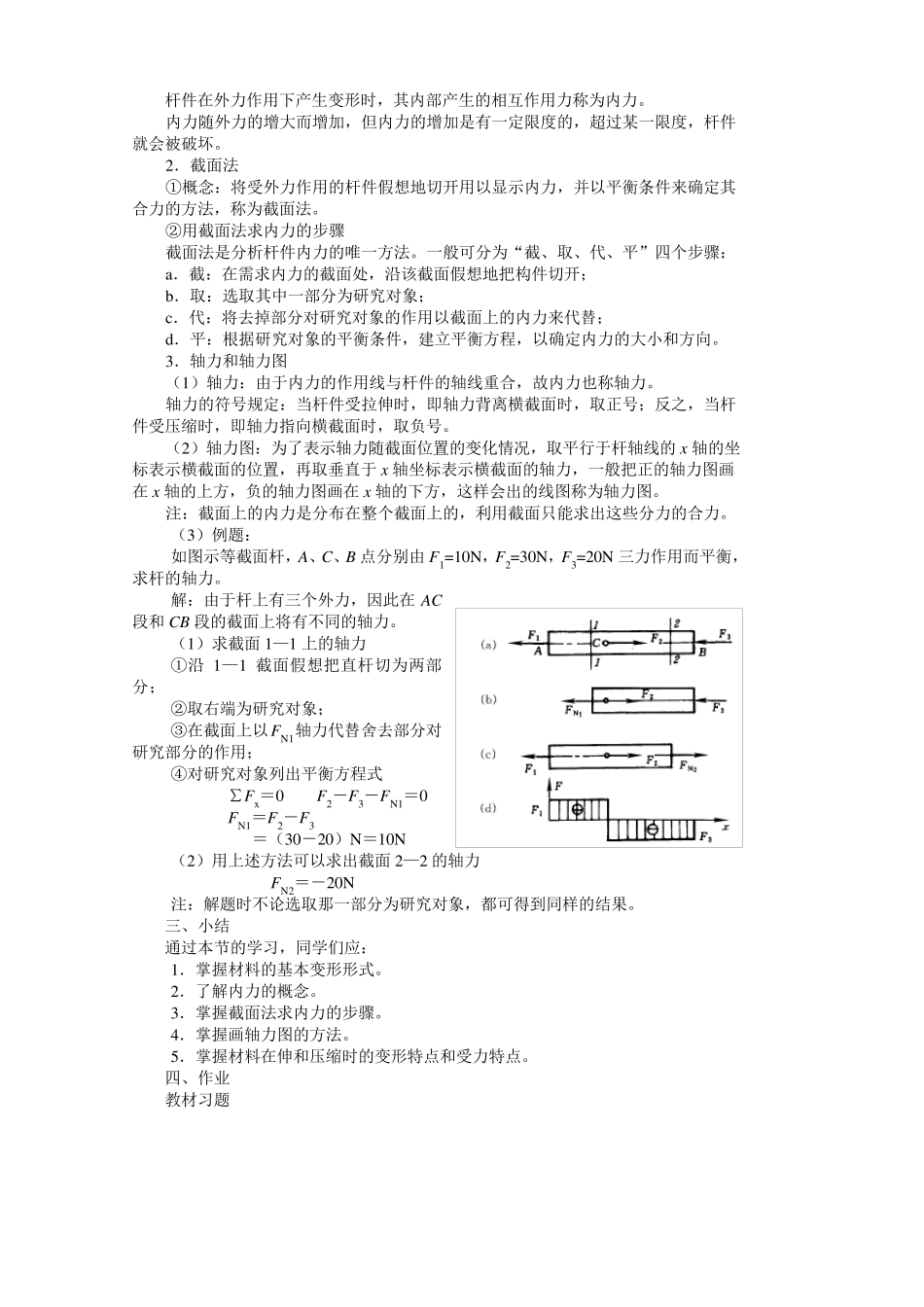

第二章 杆件的基本变形 本章概述 机械是由许多构件组合而成的，任一构件都是由某种材料制成。当机械工作时，构件会受到外力的作用。那么材料在外力的作用下产生的变形、承载能力等是否能达到我们所要求的结果。本章就从材料的拉伸和压缩、剪切和挤压、扭转、弯曲以及组合变形等方面来详细分析材料的强度。本章的重点是各种变形的受力特点、变形特点和强度计算，难点是各种变形的强度计算。 § 2 -1 -1 轴向拉伸与压缩 ——截面法和轴力图 本节教材分析 拉伸和压缩是材料最基本的变形形式，本节就从最基本的变形入手来分析材料在拉压时的应力及强度。 教学目标 一、知识目标 1 ．掌握材料的基本变形形式。 2 ．了解内力的概念。 3 ．掌握截面法求内力的步骤。 4 ．掌握画轴力图的方法。 5 ．掌握材料在伸和压缩时的变形特点和受力特点。 二、能力目标 培养学生分析问题和总结归纳的能力。 三、德育目标 从知识是相互关联、相互补充的思想中，培养同学们建立事物是相互联系的唯物主义观点。 教学重点 截面法求内力的步骤。 教学难点 画轴力图的方法。 教学方法 讲授法、分析归纳法 课时安排 1 课时 教学过程 学习目标完成过程 一、导入新课 当已知了构件受力的大小，可对构件进行强度计算以确定构件的截面或外形尺寸。下面就分析构件在拉伸或压缩状态下的强度和变形。 二、新课教学 （一）杆件的基本变形 1 ．概念 ①杆件：在工程实际中，把长度远大于横截面尺寸的构件叫做杆件。 ②变形：杆件在静载荷的作用下可能会发生尺寸和形状的变化，称为变形。 2 ．杆件的变形形式： 根据杆件的变形特点，把杆件的四种基本变形形式为：拉伸与压缩、剪切、弯曲和扭转。 （二）拉伸与压缩的特点 杆件拉伸与压缩的受力特点是：作用于杆件上的外力合力的作用线沿杆件的轴线；变形特点是：沿轴线方向产生纵向伸长或缩短。这种变形形式称为轴向拉伸或压缩。 凡以轴向伸长为主要变形特征的杆件称为拉杆，以轴向压缩为主要变形特征的杆件称为压杆。 （三）内力、截面法和轴力（轴力图） 1 ．内力 杆件在外力作用下产生变形时，其内部产生的相互作用力称为内力。 内力随外力的增大而增加，但内力的增加是有一定限度的，超过某一限度，杆件就会被破坏。 2．截面法 ①概念：将受外力作用的杆件假想地切开用以显示内力，并以平衡条件来确定其合力的方法，称为截面法。 ②用...
