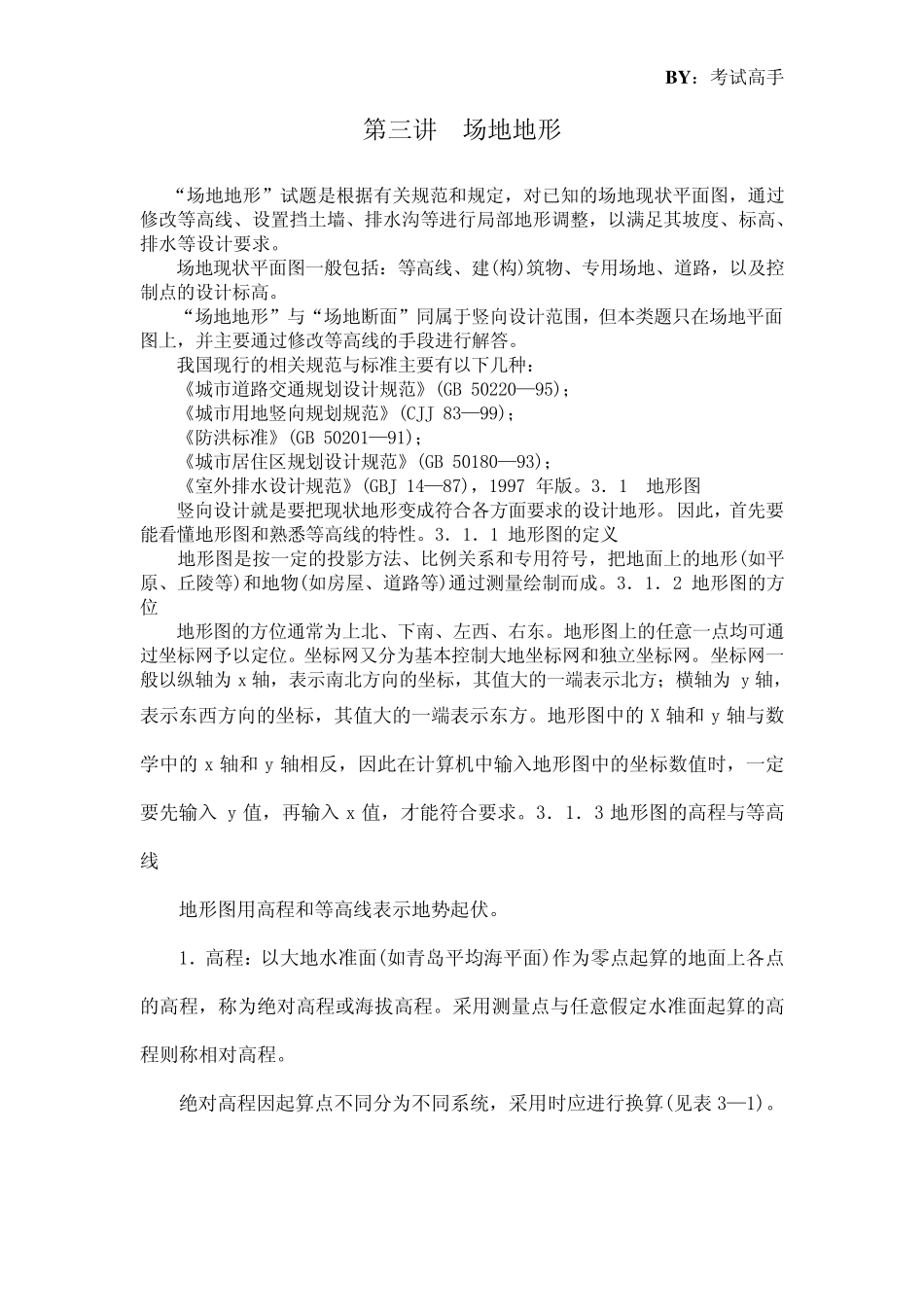

BY：考试高手 第三讲 场地地形 “场地地形”试题是根据有关规范和规定，对已知的场地现状平面图，通过修改等高线、设置挡土墙、排水沟等进行局部地形调整，以满足其坡度、标高、排水等设计要求。 场地现状平面图一般包括：等高线、建(构)筑物、专用场地、道路，以及控制点的设计标高。 “场地地形”与“场地断面”同属于竖向设计范围，但本类题只在场地平面图上，并主要通过修改等高线的手段进行解答。 我国现行的相关规范与标准主要有以下几种： 《城市道路交通规划设计规范》(GB 50220—95)； 《城市用地竖向规划规范》(CJJ 83—99)； 《防洪标准》(GB 50201—91)； 《城市居住区规划设计规范》(GB 50180—93)； 《室外排水设计规范》(GBJ 14—87)，1997 年版。3．1 地形图 竖向设计就是要把现状地形变成符合各方面要求的设计地形。因此，首先要能看懂地形图和熟悉等高线的特性。3．1．1 地形图的定义 地形图是按一定的投影方法、比例关系和专用符号，把地面上的地形(如平原、丘陵等)和地物(如房屋、道路等)通过测量 绘 制而 成。3．1．2 地形图的方位 地形图的方位 通常 为 上北 、下南 、左 西 、右 东 。地形图上的任 意 一点均 可 通过坐 标网 予 以定位 。坐 标网 又 分 为 基 本控制大 地坐 标网 和独 立 坐 标网 。坐 标网 一般以纵 轴 为 x 轴 ，表 示 南 北 方向的坐 标，其值 大 的一端 表 示 北 方；横 轴 为y 轴 ， 表 示 东 西 方向的坐 标，其值 大 的一端 表 示 东 方。地形图中 的X 轴 和y 轴 与数学 中 的x 轴 和y 轴 相反 ，因此在计算 机 中 输 入 地形图中 的坐 标数 值 时 ，一定要先输 入 y 值 ，再 输 入x 值 ，才 能符合要求。3．1．3 地形图的高程 与等高线 地形图用高程 和等高线表 示 地势 起 伏 。 1．高程 ：以大 地水准面(如青 岛 平均 海 平面)作 为 零 点起 算 的地面上各点的高程 ，称 为 绝 对高程 或 海 拔 高程 。采 用测量 点与任 意 假 定水准面起 算 的高程 则 称 相对高程 。 绝 对高程 因起 算 点不 同分 为 不 同系统 ，采 用时 应 进行换 算 (见 表 3—1)。 BY：考试高手 2．等高线：等高线是把地面上高程相同的点在图上连接而画成的线，即同一等高线各点的高程都相等。一般情况下，等高线应是一条封闭的...
