30301665智能缆式感温探测器说明书GST3.780.003ASVer.2.01

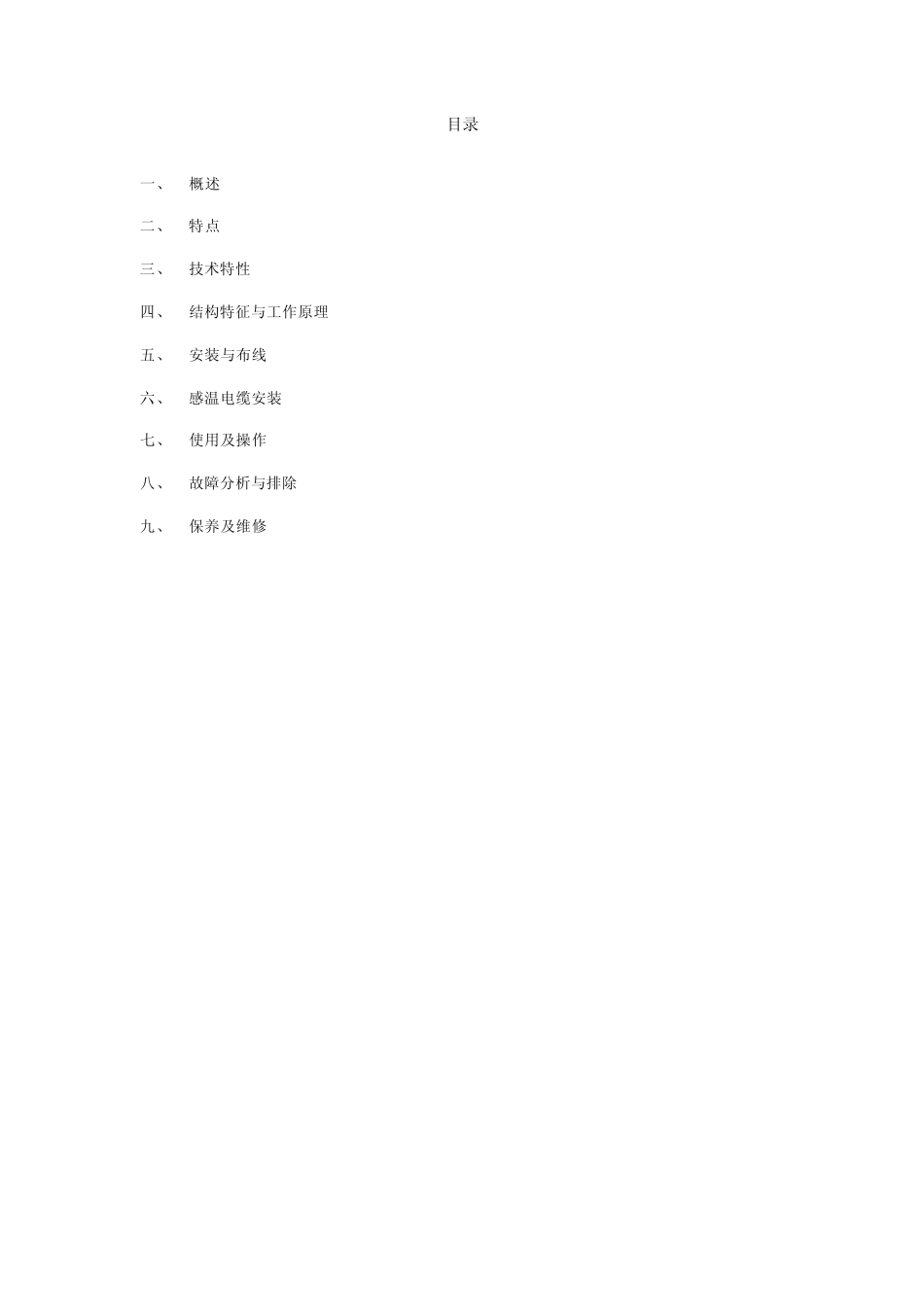

缆式感温探测器 安装使用说明书 (Ver2.0 , 2002.12) 海湾安全技术有限公司 目录 一、 概述 ........................................................... 1 二、 特点 ........................................................... 1 三、 技术特性 ........................................................ 1 四、 结构特征与工作原理 ............................................... 2 五、 安装与布线 ...................................................... 2 六、 感温电缆安装 .................................................... 4 七、 使用及操作 ...................................................... 7 八、 故障分析与排除 ................................................... 9 九、 保养及维修 ..................................................... 10 智能缆式感温探测器安装使用说明书 1 一、 概述 智能缆式感温探测器是由线型感温电缆、JTW-LDB-100型编码接口(以下简称接口)及JTW-LDZ-100型终端(以下简称终端)构成的。本探测器属于缆式线型定温报警器，特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂、古建筑物等场合使用。 接口内置单片计算机，采用电子编码，可将缆式感温探测器接入火灾报警系统信号二总线。感温电缆的首端与接口连接，末端与终端连接。每个接口可以连接两路感温电缆，每路占用一个编码点。 终端为智能缆式感温探测器的专用附件，接于整条感温电缆的末端，无需接入火灾报警控制器。终端上带有感温电缆火警测试开关，便于工程调试时模拟测试智能缆式感温探测器的报警性能。 二、 特点 1. 电子编码：通过电子编码器软件设定地址编码号，无需机械式插针操作。 2. 单双回路可选：接口可带两个回路的感温电缆，若现场只需一根感温电缆可以通过电子编码器设定为单回路接口。 3. 抗干扰：具有良好的接地措施、隔离检测以及软件抗干扰技术。 4. 工作范围宽：探测器总线可延长1km正常工作，感温电缆最大长度可接 500m正常工作。 5. 防潮湿：接口盒盖边缘处压贴橡胶带以免浸入潮湿的空气，出、入线孔处采用电缆插座密封兼防电缆破损。 6. 易安装：接口采用铁质外壳，既可安装在墙壁上，也可以安装在电缆桥架上。接口内设两套总线接线端子，通过总线接线端子进行总线分线，从而省去总线分支中的分...
