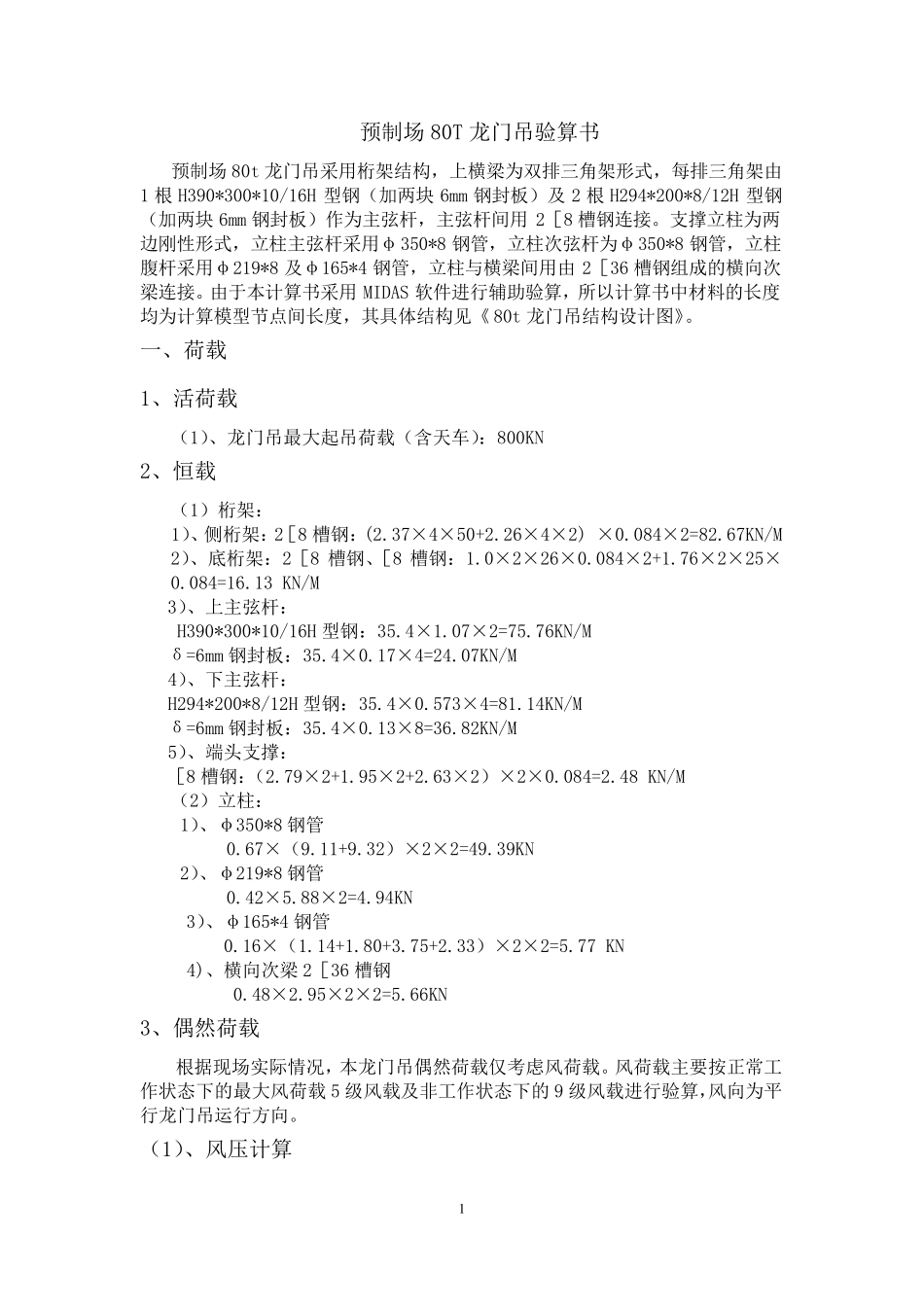

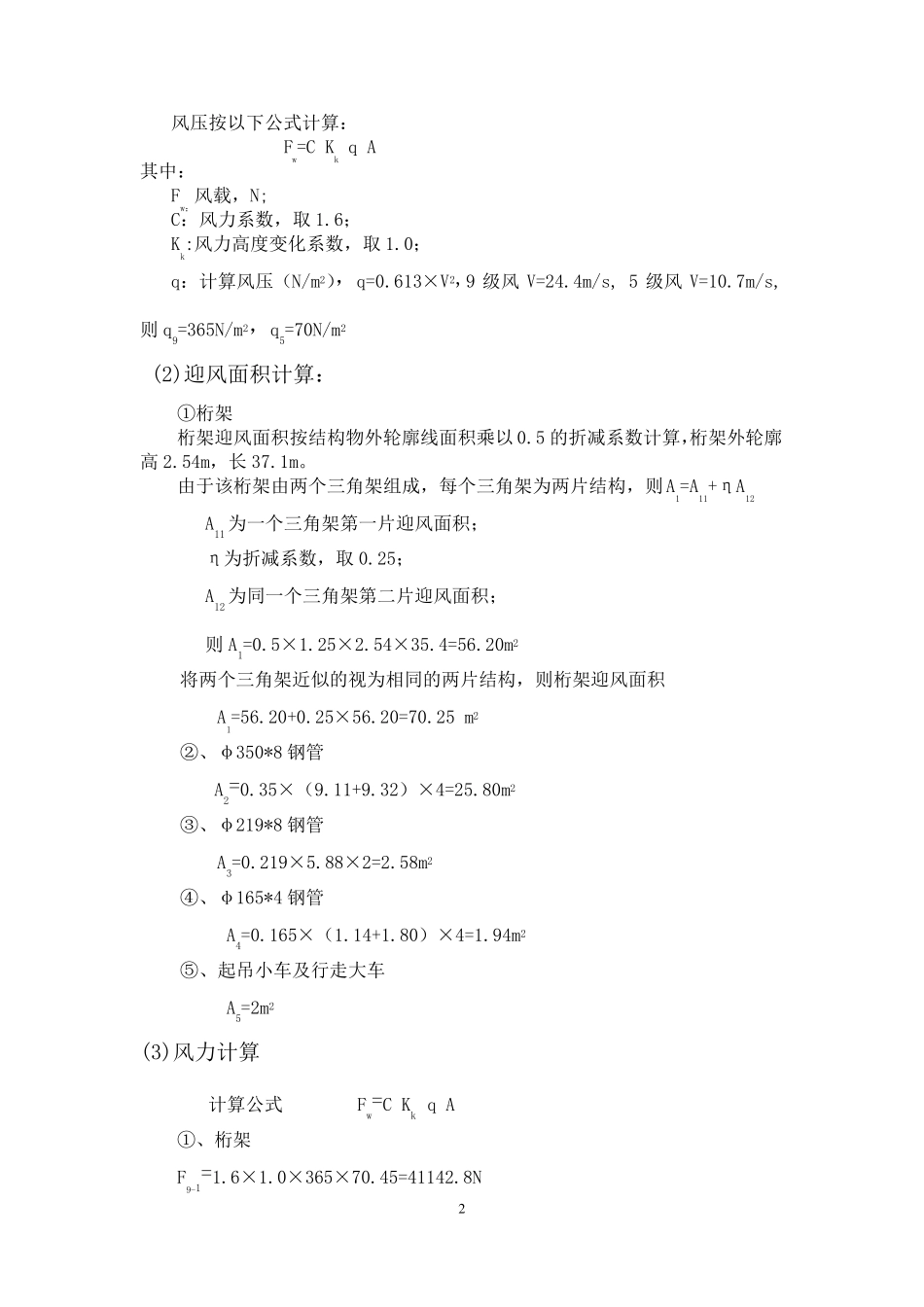

1 预制场80T 龙门吊验算书 预制场80t 龙门吊采用桁架结构，上横梁为双排三角架形式，每排三角架由1 根H390*300*10/16H 型钢（加两块6mm 钢封板）及2 根H294*200*8/12H 型钢（加两块6mm 钢封板）作为主弦杆，主弦杆间用2［8 槽钢连接。支撑立柱为两边刚性形式，立柱主弦杆采用φ350*8 钢管，立柱次弦杆为φ350*8 钢管，立柱腹杆采用φ219*8 及φ165*4 钢管，立柱与横梁间用由2［36 槽钢组成的横向次梁连接。由于本计算书采用MIDAS 软件进行辅助验算，所以计算书中材料的长度均为计算模型节点间长度，其具体结构见《80t 龙门吊结构设计图》。 一、荷载 1、活荷载 （1）、龙门吊最大起吊荷载（含天车）：800KN 2、恒载 （1）桁架： 1）、侧桁架：2［8 槽钢：(2.37×4×50+2.26×4×2) ×0.084×2=82.67KN/M 2）、底桁架：2［8 槽钢、［8 槽钢：1.0×2×26×0.084×2+1.76×2×25×0.084=16.13 KN/M 3）、上主弦杆： H390*300*10/16H 型钢：35.4×1.07×2=75.76KN/M δ=6mm 钢封板：35.4×0.17×4=24.07KN/M 4）、下主弦杆： H294*200*8/12H 型钢：35.4×0.573×4=81.14KN/M δ=6mm 钢封板：35.4×0.13×8=36.82KN/M 5）、端头支撑： ［8 槽钢：（2.79×2+1.95×2+2.63×2）×2×0.084=2.48 KN/M （2）立柱： 1）、φ350*8 钢管 0.67×（9.11+9.32）×2×2=49.39KN 2）、φ219*8 钢管 0.42×5.88×2=4.94KN 3）、φ165*4 钢管 0.16×（1.14+1.80+3.75+2.33）×2×2=5.77 KN 4)、横向次梁2［36 槽钢 0.48×2.95×2×2=5.66KN 3、偶然荷载 根据现场实际情况，本龙门吊偶然荷载仅考虑风荷载。风荷载主要按正常工作状态下的最大风荷载5 级风载及非工作状态下的9 级风载进行验算，风向为平行龙门吊运行方向。 （1）、风压计算 2 风压按以下公式计算： Fw=C Kk q A 其中： Fw：风载，N; C：风力系数，取1.6； Kk:风力高度变化系数，取1.0； q：计算风压（N/m2），q=0.613×V2,9 级风V=24.4m/s, 5 级风V=10.7m/s,则 q9=365N/m2，q5=70N/m2 (2)迎风面积计算： ①桁架 桁架迎风面积按结构物外轮廓线面积乘以0.5 的折减系数计算，桁架外轮廓高2.54m，长 37.1m。 由于该桁架由两个三角架组成，每个三角架为两片结构，则A1=A11+ηA12 A11为一个三角架第一片迎风面积； η为折减系数，取0.25； A12为同一个三角架第二片迎风面积； 则 A1=0.5×1.25×2.54×35.4=56.20m2 ...
