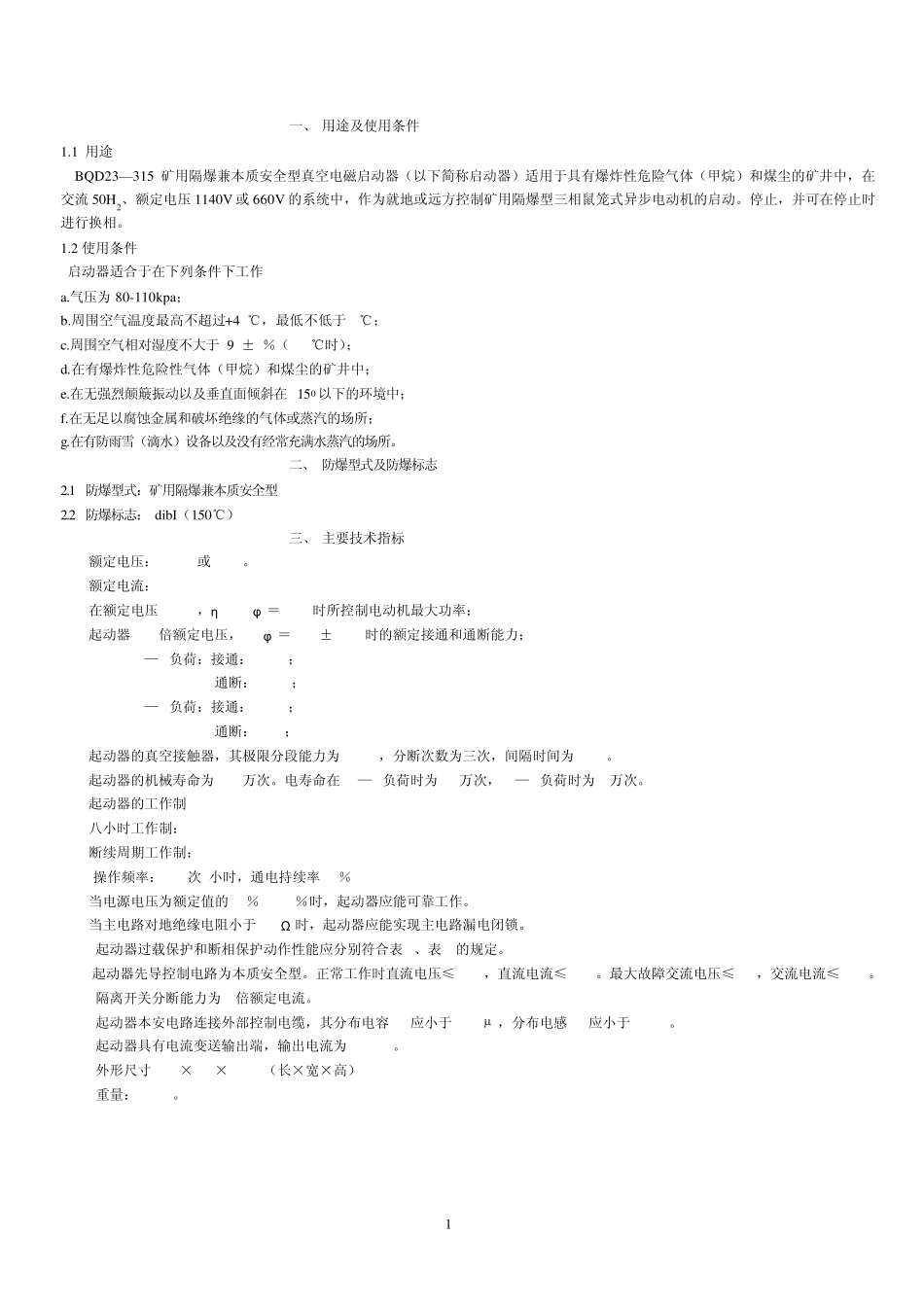

1 一、 用途及使用条件 1.1 用途 BQD23—315 矿用隔爆兼本质安全型真空电磁启动器（以下简称启动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50H2、额定电压1140V 或660V 的系统中，作为就地或远方控制矿用隔爆型三相鼠笼式异步电动机的启动。停止，并可在停止时进行换相。 1.2 使用条件 启动器适合于在下列条件下工作 a.气压为80-110k p a； b.周围空气温度最高不超过+40℃，最低不低于-5℃； c.周围空气相对湿度不大于93±3％（+25℃时）； d.在有爆炸性危险性气体（甲烷）和煤尘的矿井中； e.在无强烈颠簸振动以及垂直面倾斜在150 以下的环境中； f.在无足以腐蚀金属和破坏绝缘的气体或蒸汽的场所； g.在有防雨雪（滴水）设备以及没有经常充满水蒸汽的场所。 二、 防爆型式及防爆标志 2.1 防爆型式：矿用隔爆兼本质安全型 2.2 防爆标志：dibI（150℃） 三、 主要技术指标 3.1 额定电压：1140V或660V。 3.2 额定电流：315A 3.3 在额定电压1140V，η .cosφ ＝0.75时所控制电动机最大功率：460kw 3.4 起动器1.1倍额定电压，cosφ ＝0.35±0.05时的额定接通和通断能力； AC—3负荷：接通：2500A； 通断：1890A； AC—4负荷：接通：3150A； 通断：2500； 3.5 起动器的真空接触器，其极限分段能力为4500A，分断次数为三次，间隔时间为3min。 3.6 起动器的机械寿命为100万次。电寿命在AC—3负荷时为25万次，AC—4负荷时为2万次。 3.7 起动器的工作制 a.八小时工作制： b.断续周期工作制： 操作频率：120次/小时，通电持续率40％. 3.8 当电源电压为额定值的75％--100％时，起动器应能可靠工作。 3.9 当主电路对地绝缘电阻小于40kΩ 时，起动器应能实现主电路漏电闭锁。 3.10 起动器过载保护和断相保护动作性能应分别符合表1、表2的规定。 3.11起动器先导控制电路为本质安全型。正常工作时直流电压≤5.5V，直流电流≤16mA。最大故障交流电压≤12V，交流电流≤40mA。 3.12 隔离开关分断能力为3倍额定电流。 3.13 起动器本安电路连接外部控制电缆，其分布电容Cp应小于0.47µF，分布电感Lp应小于0.3mH。 3.14 起动器具有电流变送输出端，输出电流为4-20mA。 3.15 外形尺寸:870×690×840mm（长×宽×高） 3.16 重量：350kg。 2 项号 过电流/整定电流 动作时间 起始状态 1 1.05 t＞2h 任意 2 1.2 t≤20min 热态 3 1.5 t≤3min 热态 4 6 8s≤t...
