330kV等级变电站设备配置清单

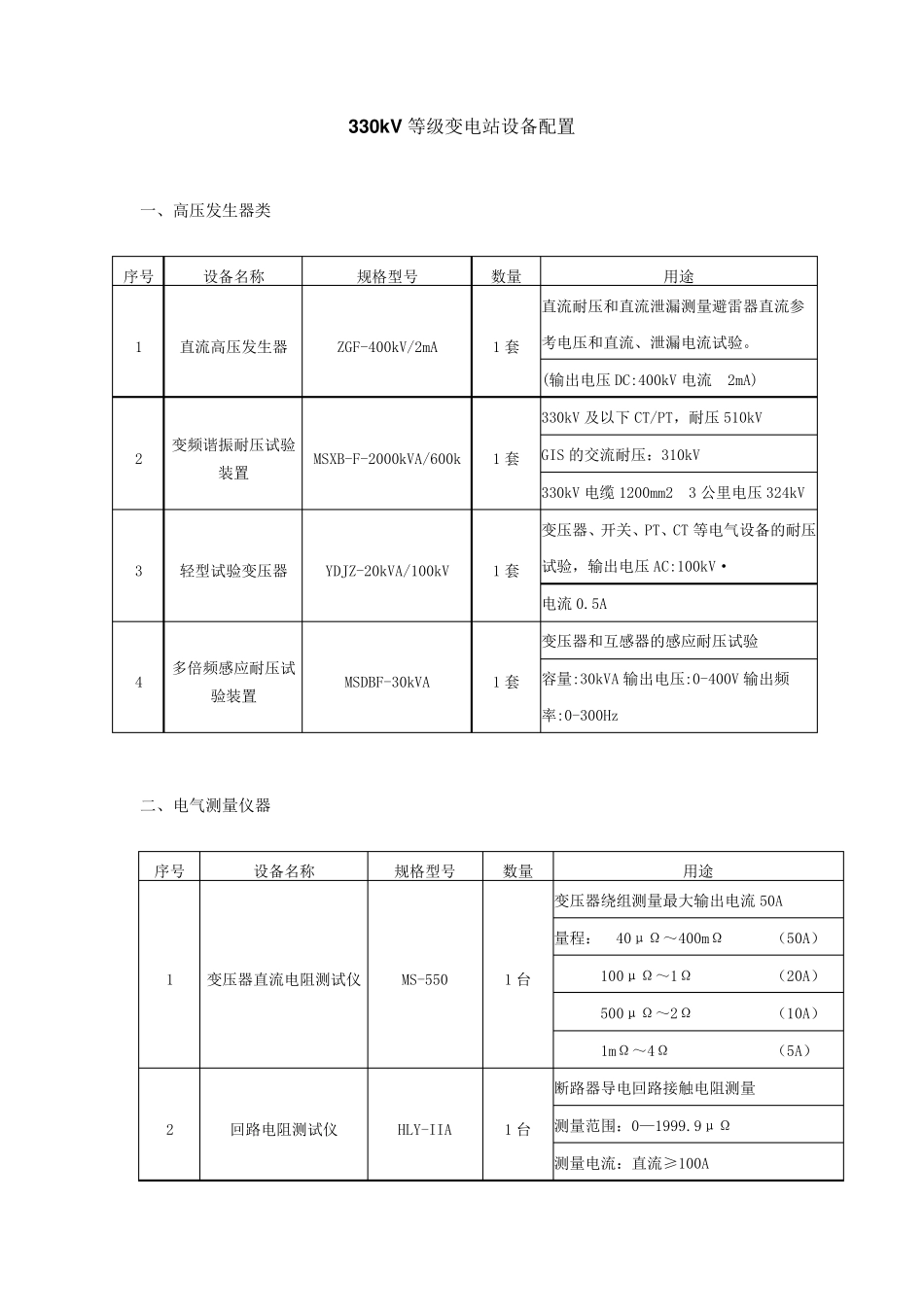

330kV 等级变电站设备配置 一、高压发生器类 二、电气测量仪器 序号 设备名称 规格型号 数量 用途 1 变压器直流电阻测试仪 MS-550 1 台 变压器绕组测量最大输出电流50A 量程： 40μΩ～400mΩ （50A） 100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 2 回路电阻测试仪 HLY-IIA 1 台 断路器导电回路接触电阻测量 测量范围：0—1999.9μΩ 测量电流：直流≥100A 序号 设备名称 规格型号 数量 用途 1 直流高压发生器 ZGF-400kV/2mA 1 套 直流耐压和直流泄漏测量避雷器直流参考电压和直流、泄漏电流试验。 (输出电压DC:400kV 电流 2mA) 2 变频谐振耐压试验装置 MSXB-F-2000kVA/600k 1 套 330kV 及以下CT/PT，耐压510kV GIS 的交流耐压：310kV 330kV 电缆1200mm2 3 公里电压324kV 3 轻型试验变压器 YDJZ-20kVA/100kV 1 套 变压器、开关、PT、CT 等电气设备的耐压试验，输出电压AC:100kV· 电流0.5A 4 多倍频感应耐压试验装置 MSDBF-30kVA 1 套 变压器和互感器的感应耐压试验 容量:30kVA 输出电压:0-400V 输出频率:0-300Hz 3 大地网接地电阻 MS-300D 1 台 330kV 及以下变电站接地网测量输出：AC:5A 400V 测量范围：0～150Ω（含电流桩阻抗） 工频/异頻转换抗干扰 4 互感器特性测试仪 MS-601D 1 台 CT、PT：伏安特性测试、变比、通流耐压试验 最大输出电流:1000A 最大输出电压:1000V 5 全自动电容电感测试仪 MS-500L 1 台 不拆线测量无功补偿电容器组电容量 电容范围：0.1μF ～ 2,000μF； 6 抗干扰介损自动测量仪 MS-101D 1 台 变压器、PT、CT 电容和介质损耗测量 抗干扰指标:变频抗干扰,在200%干扰下仍能满足精度要求 电容量范围:3pF～60000pF/10kV 60pF～1μF/0.5kV tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。 7 全自动变比组别测试仪 MS-100B 1 台 变压器、电压互感器的变比及组别 测量范围： 变比：1～9999.9 组别：0～11 8 有载分接开关特性测试仪 MS-207T 1 台 有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量（量程0.3~40Ω精度：0.3Ω~1Ω±0.1Ω，1Ω~40Ω±5%） 9 高压开关动特性测试仪 �接地电阻测试仪 MSGK-E 1 台 12 路断口，动作时间，同期性、弹跳过程、开距、行程测量，分、合速度测量 时 间：量程 4000.0ms 分辩率0....
