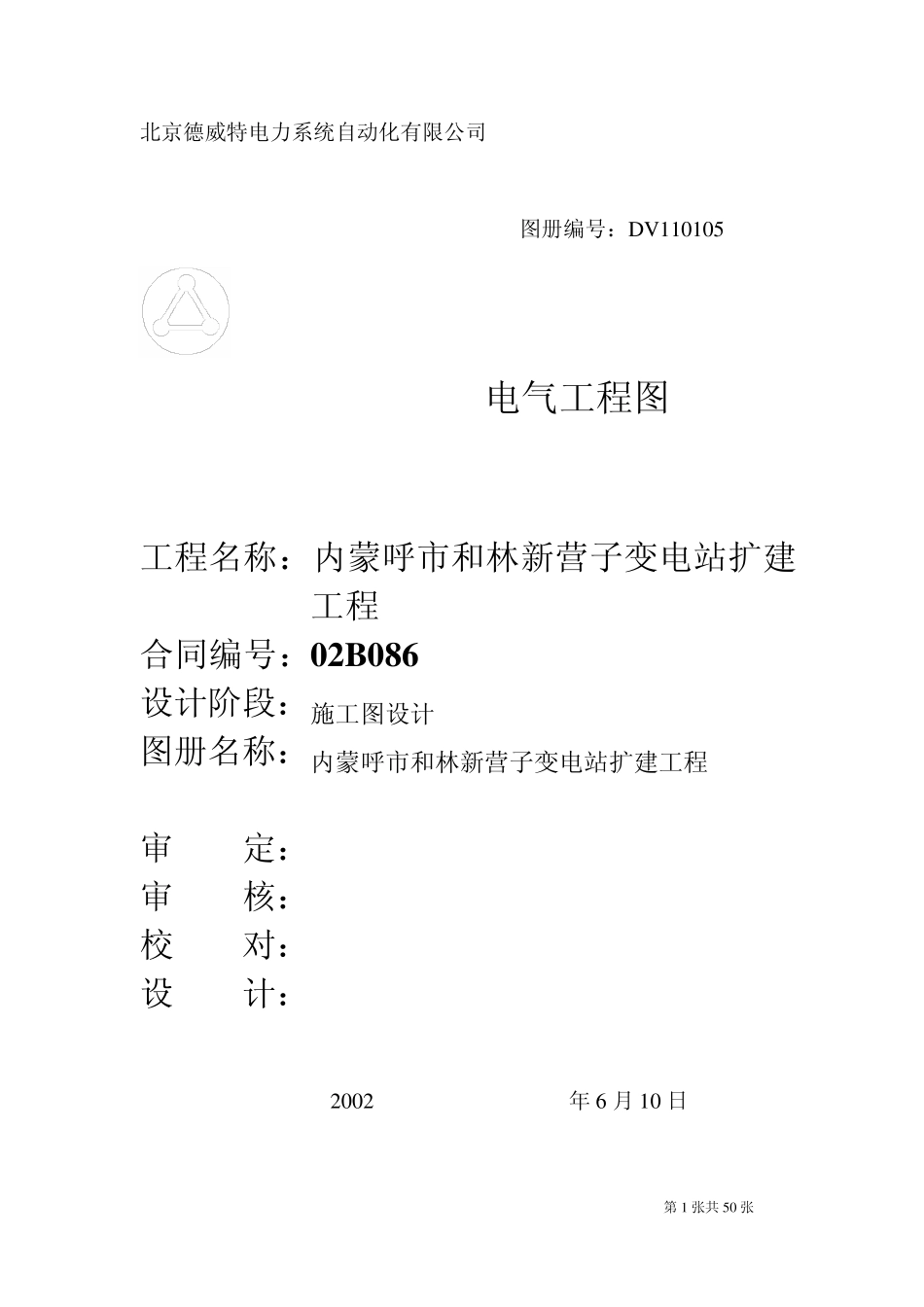

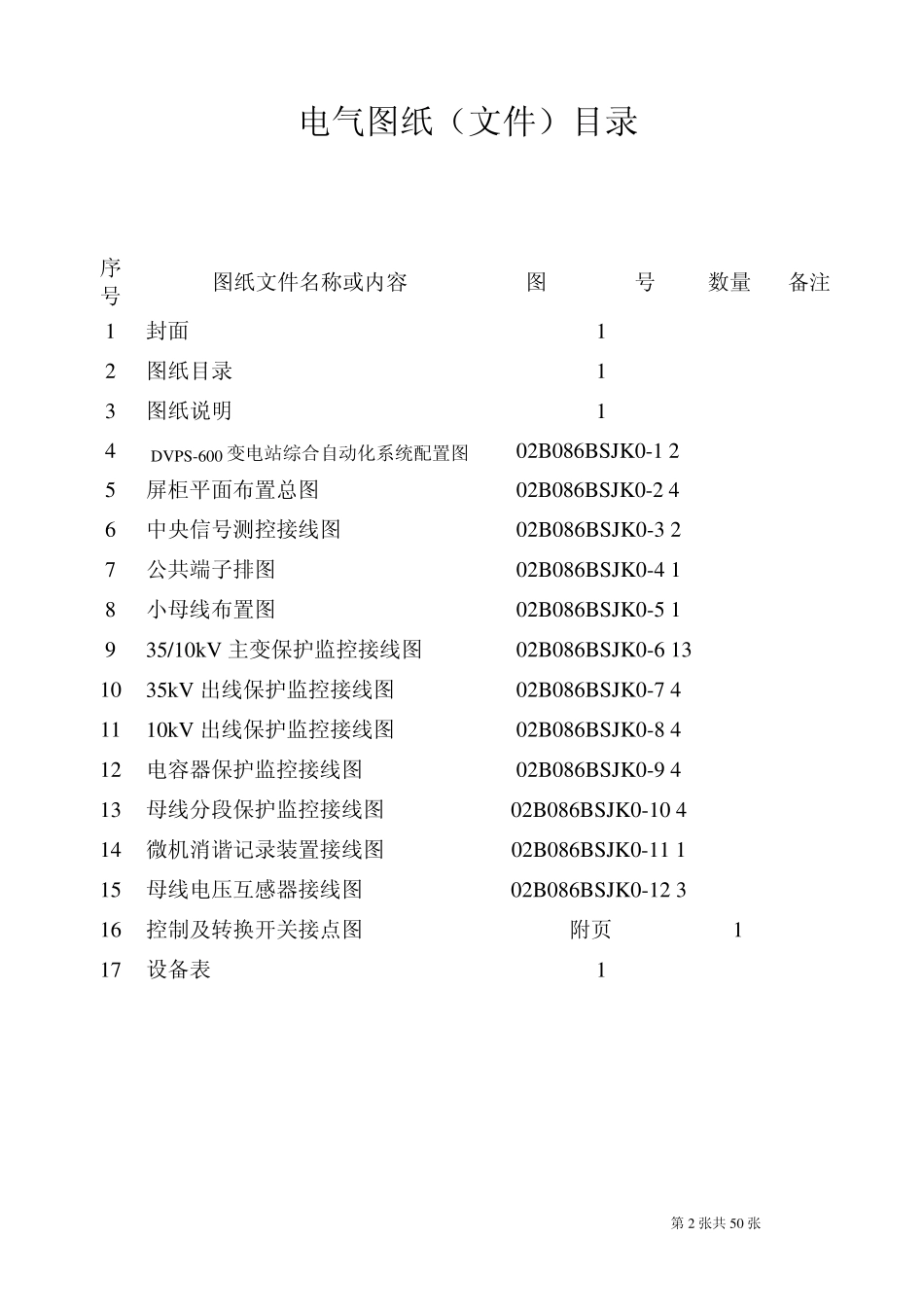

第1 张共50 张 北京德威特电力系统自动化有限公司 图册编号：D V 110105 电气工程图 工程名称：内蒙呼市和林新营子变电站扩建工程 合同编号：02B 086 设计阶段：施工图设计 图册名称：内蒙呼市和林新营子变电站扩建工程 审 定： 审 核： 校 对： 设 计： 2002年 6 月 10 日 第2 张共50 张 电气图纸（文件）目录 序号 图纸文件名称或内容 图 号 数量 备注 1 封面 1 2 图纸目录 1 3 图纸说明 1 4 DVPS-600 变电站综合自动化系统配置图02B086BSJK0-1 2 5 屏柜平面布置总图 02B086BSJK0-2 4 6 中央信号测控接线图 02B086BSJK0-3 2 7 公共端子排图 02B086BSJK0-4 1 8 小母线布置图 02B086BSJK0-5 1 9 35/10kV 主变保护监控接线图 02B086BSJK0-6 13 10 35kV 出线保护监控接线图 02B086BSJK0-7 4 11 10kV 出线保护监控接线图 02B086BSJK0-8 4 12 电容器保护监控接线图 02B086BSJK0-9 4 13 母线分段保护监控接线图 02B086BSJK0-10 4 14 微机消谐记录装置接线图 02B086BSJK0-11 1 15 母线电压互感器接线图 02B086BSJK0-12 3 16 控制及转换开关接点图 附页 1 17 设备表 1 第3 张共5 0 张 设计说明 一：设计依据 根据呼和浩特市供电局设计所同北京德威特电力系统自动化有限公司签订的技术协议及提供的有关技术要求进行设计。 二：设计范围 根据甲方提供图纸及技术资料，按照合同所列设备进行设计。本次设计为呼和浩特市和林新营子变电站扩建工程的保护监控部分。 三：标准 设计按本企业标准及国家有关电力行业标准进行。 四：说明 1． 本系统设计所有事故及报警音响均通过 CAN 网络由微机中央信号监控装置发出。 2． 本图仅供参考不指导现场施工。 设 备 表 编 号 名 称 型 号 规 格 数 量设 备 位 置 备注 1 微机线路保护监控装置 DVP-632 100/5-220 1 2 微机线路保护监控装置 DVP-631 100/5-220 4 3 微机中央信号监控装置 DVP-601 100/5-220 1 4 微机PT 监控装置 DVP-671 100/5-220 1 5 主变差动保护装置 DVP-625 100/5-220 1 6 主变后备保护监控装置 DVP-626 100/5-220 1 7 非电量保护装置 DVP-606 1 8 微机电容器保护监控装置 DVP-641 100/5-220 1 9 连接片 JL1-2.5/2 40 10 切换片 JL1-2.5/3 3 11 熔断器 RT18-32X/6A 46 12 标签框 F31-20/50BH 140 13 控制开关 LW2-Z-1a.4.6a.40.20.4/F8 5 14 控制开关 LW2-Z-1a.4.6a.40.20/F83 15 按钮 LA38-22/208 DC250V 2 绿色 16 按钮 LA38-20/208 DC250V 13 绿色 17 电铃 UZC4-3 DC220V 1 18 电喇叭 DDZ-1 DC220V 1 19 中间继电器 DZY-213 DC220V 1 20 切换开关 K22-33X2A/K 10 21 切换开关 K22-11X2A/K 1 22 信号灯 AD11-22/21-8GZK DC220V 16 红绿各半 23 信号灯 AD11-22/21-8GZK DC220V 1 白色 24 小母线支架 108 25 小母线 26
