35KV变电站预防性试验报告

35KV变电站预防性试验报告_第1页
1/56
35KV变电站预防性试验报告_第2页
2/56
35KV变电站预防性试验报告_第3页
3/56

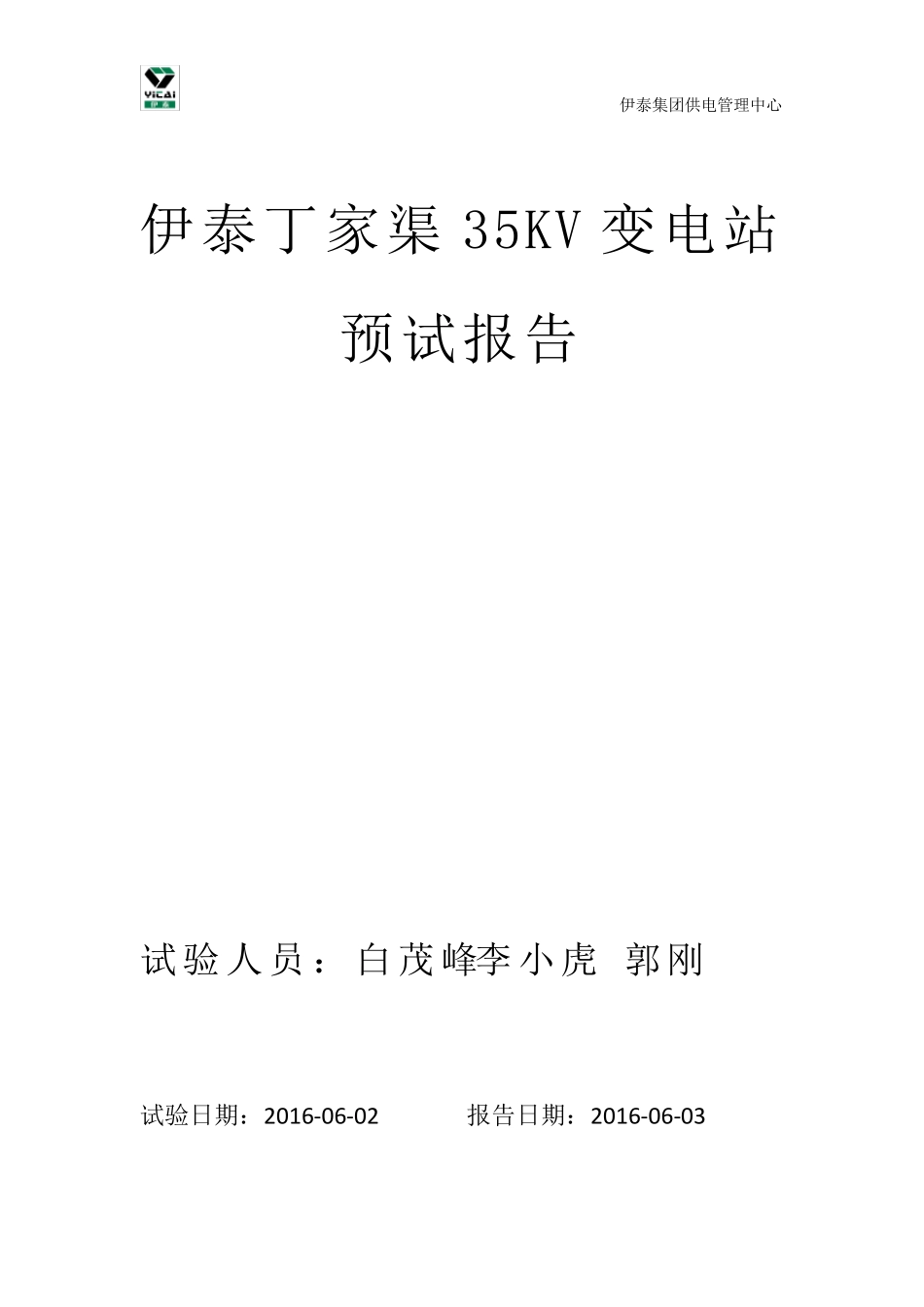

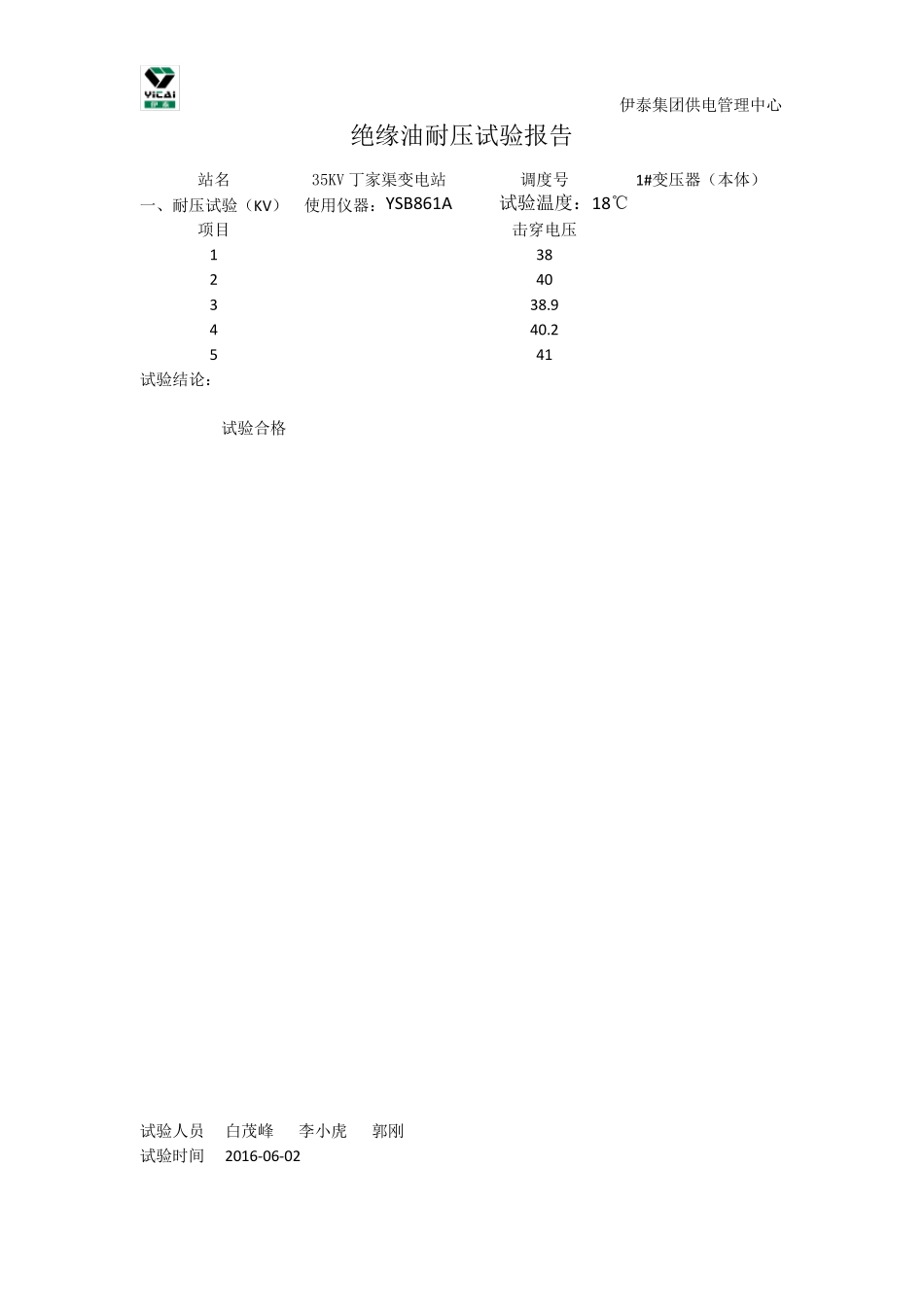

伊泰集团供电管理中心 伊泰丁家渠 35KV 变电站 预试报告 试 验 人 员 : 白 茂 峰 李 小 虎 郭 刚 试验日期:2016-06-02 报告日期:2016-06-03 伊泰集团供电管理中心 主变试验报告 站名 35kV 丁家渠站 调度号 2#变压器 出厂编号 15806801A 产品型号 S11-M-1000/35 接线组别 Yd11 出厂日期 2015.7 额定容量 1000KVA 额定电压 35KV 制造厂家 三变科技 一、绝缘电阻测试:(MΩ);试验仪器:KEW3132A 测试温度:18℃ 绕组绝缘电阻 R(15s) R(60s) 吸收比(K) 直流泄流/试验电压、电流 高压—低压及地 5000+ 5000+ 10KV 低压—高压及地 5000+ 5000+ 35KV 20KV 1µA 二 、直流电阻测试; 试验仪器:YSB832B-10A 测试温度:18℃ 高压侧 直流电阻(mΩ) 位 置 AB BC CA 不 平 衡 系 数 (%) 允 许 误 差 1 13.54 13.56 13.55 0.15 2 2 3 4 5 6 7 8 9 三. 低压侧 直流电阻(mΩ); 试验仪器:YSB832B-10A 测试环 境 温度:18℃ 相 别 ab bc ca 不 平 衡 系 数 (%) 允 许 误 差 直 阻 1 四 . 变压器介 质 损 耗 ; 试验仪器:TE2000 测试环 境 温度:18℃ CX(pf) tg∮ (%) P 五 . 变压器工 频 耐 压; 试验仪器:YSB803 串 联 谐 振 测试环 境 温度:18℃ 试验项 目 试验电压(KV) 试验时 间 (min) 高压对 低压及对 地 54 1 备 注 :华 北 电网 公 司 (2008)版 标 准 试验规 程 :1.6MVA 及以 下 变压器相 间 差 别一般 不 大 于 三相 平 均 值的4%,线间 差 别应不 大 于 三相 平 均 值的2%;1.6MVA 及以 上变压器相 间 差 别不 大 于 三相 平 均 值的2%,无中性点引出的绕组,线间 差 别不 大 于 三相 平 均 值得1%,且三相 不 平 衡 率变化量大 于 0.5%应引起注 意,大 于 1%应查明原因。 变压器的工 频 耐 压标 准 : 交接试验 预防性试验 试验周期 35KV 变压器 68 54 3-5 试验时 间 (min) 1 1 结论: 试验合格 试验人员 白茂峰 李 小 虎 郭 刚 试验时 间 2016-06-02 伊泰集团供电管理中心 绝缘油耐压试验报告 站名 35KV 丁家渠变电站 调度号 1#变压器(本体) 一、耐压试验(KV) 使用仪器:YSB861A 试验温度:18℃ 项目 击穿电压 1 38 2 40 3 ...
