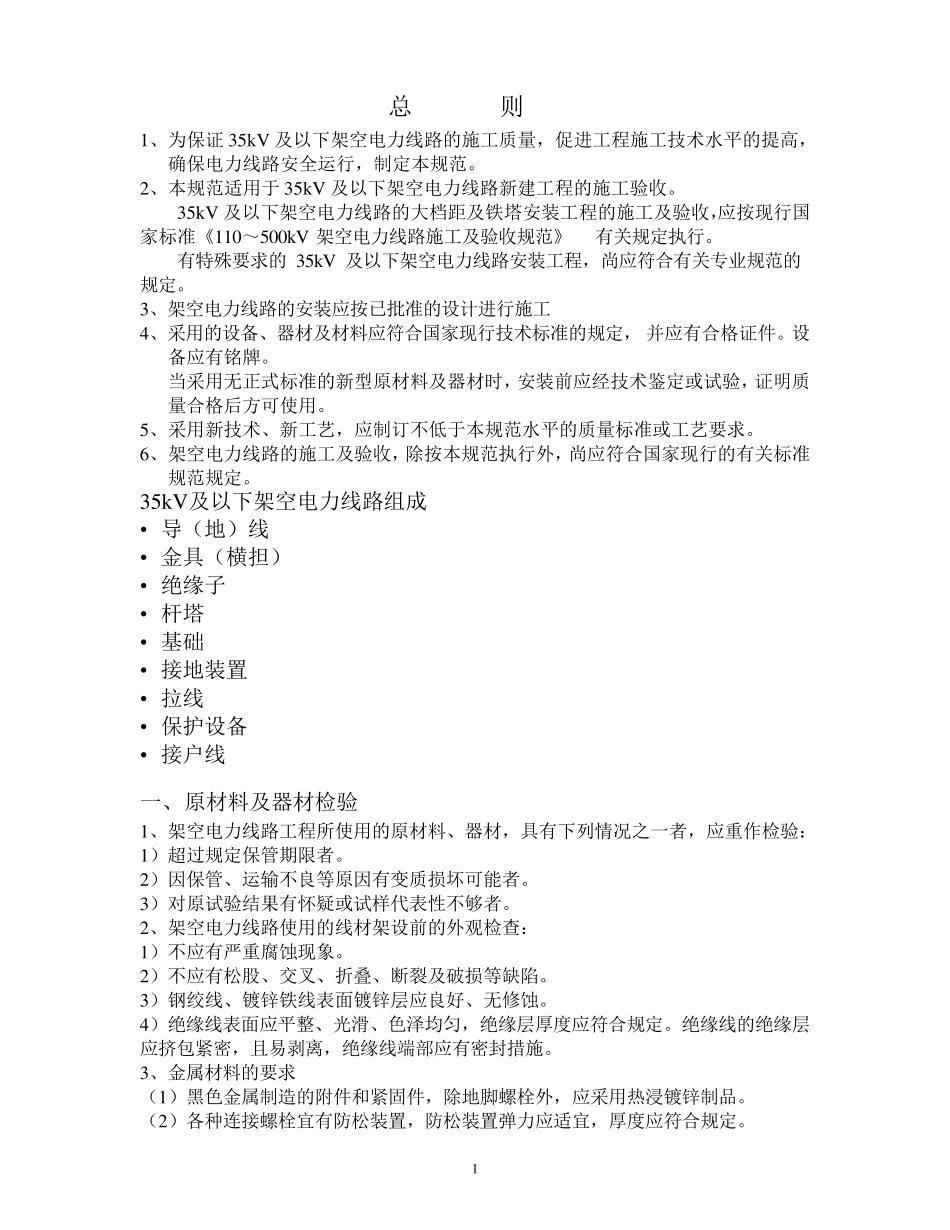

35kV架空线路施工规范_第1页
1/14
35kV架空线路施工规范_第2页
2/14
35kV架空线路施工规范_第3页
3/14
1 总 则 1、为保证 35kV 及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。 2、本规范适用于 35kV 及以下架空电力线路新建工程的施工验收。 35kV 及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准《110~500kV 架空电力线路施工及验收规范》 有关规定执行。 有特殊要求的 35kV 及以下架空电力线路安装工程,尚应符合有关专业规范的规定。 3、架空电力线路的安装应按已批准的设计进行施工 4、采用的设备、器材及材料应符合国家现行技术标准的规定, 并应有合格证件。设备应有铭牌。 当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。 5、采用新技术、新工艺,应制订不低于本规范水平的质量标准或工艺要求。 6、架空电力线路的施工及验收,除按本规范执行外,尚应符合国家现行的有关标准规范规定。 35kV及以下架空电力线路组成 • 导(地)线 • 金具(横担) • 绝缘子 • 杆塔 • 基础 • 接地装置 • 拉线 • 保护设备 • 接户线 一、 原材料及器材检验 1、架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重作检验: 1)超过规定保管期限者。 2)因保管、运输不良等原因有变质损坏可能者。 3)对原试验结果 有怀 疑 或试样 代 表 性 不够 者。 2、架空电力线路使用的线材架设前的外观 检查 : 1)不应有严 重腐 蚀 现象 。 2)不应有松 股 、交 叉 、折 叠 、断 裂 及破 损等缺 陷 。 3)钢 绞 线、镀 锌 铁线表 面 镀 锌 层 应良好 、无修 蚀 。 4)绝缘线表 面 应平整 、光 滑 、色 泽 均 匀 ,绝缘层 厚 度 应符合规定。绝缘线的绝缘层应挤 包 紧 密 ,且 易 剥 离 ,绝缘线端 部 应有密 封 措 施。 3、金属 材料的要求 (1)黑 色 金属 制造 的附 件和 紧 固 件,除地脚 螺 栓 外,应采用热 浸 镀 锌 制品 。 (2)各 种 连 接螺 栓 宜 有防 松 装置,防 松 装置弹 力应适宜 ,厚 度 应符合规定。 2 (3)金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及修蚀现象。螺杆与螺母的配合应良好。加大尺寸的螺纹与有镀层的外螺纹配合,其公差符合现行国家标准《普通落螺纹直径1~300mm公差》的粗牙三级标准。 4、金具的配合要求 (1)表面光洁、无裂纹...
