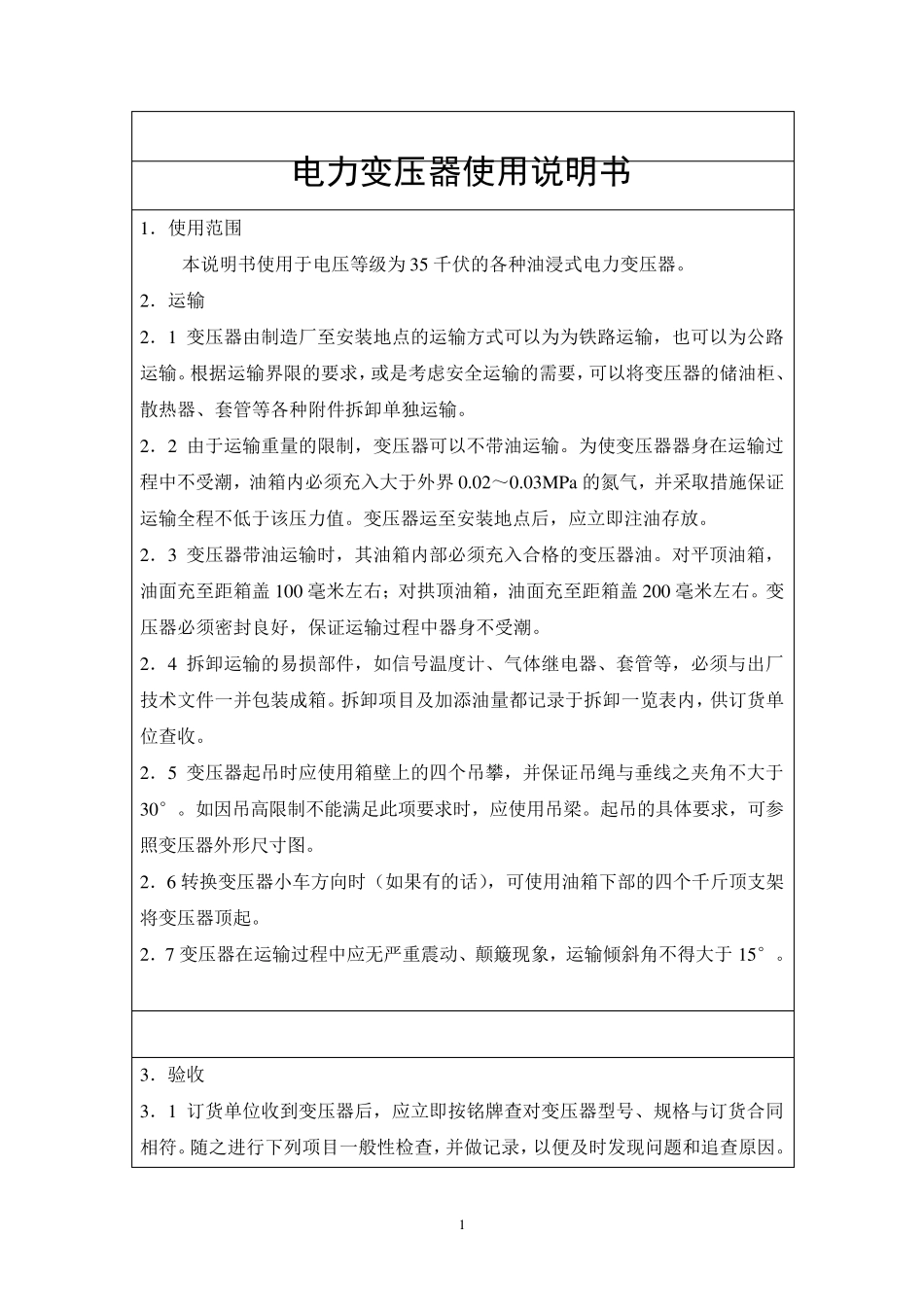

1 电力变压器使用说明书 1.使用范围 本说明书使用于电压等级为 35 千伏的各种油浸式电力变压器。 2.运输 2.1 变压器由制造厂至安装地点的运输方式可以为为铁路运输,也可以为公路运输。根据运输界限的要求,或是考虑安全运输的需要,可以将变压器的储油柜、散热器、套管等各种附件拆卸单独运输。 2.2 由于运输重量的限制,变压器可以不带油运输。为使变压器器身在运输过程中不受潮,油箱内必须充入大于外界 0.02~0.03MPa的氮气,并采取措施保证运输全程不低于该压力值。变压器运至安装地点后,应立即注油存放。 2.3 变压器带油运输时,其油箱内部必须充入合格的变压器油。对平顶油箱,油面充至距箱盖 100 毫米左右;对拱顶油箱,油面充至距箱盖 200 毫米左右。变压器必须密封良好,保证运输过程中器身不受潮。 2.4 拆卸运输的易损部件,如信号温度计、气体继电器、套管等,必须与出厂技术文件一并包装成箱。拆卸项目及加添油量都记录于拆卸一览表内,供订货单位查收。 2.5 变压器起吊时应使用箱壁上的四个吊攀,并保证吊绳与垂线之夹角不大于30°。如因吊高限制不能满足此项要求时,应使用吊梁。起吊的具体要求,可参照变压器外形尺寸图。 2.6 转换变压器小车方向时(如果有的话),可使用油箱下部的四个千斤顶支架将变压器顶起。 2.7 变压器在运输过程中应无严重震动、颠簸现象,运输倾斜角不得大于 15°。 3.验收 3.1 订货单位收到变压器后,应立即按铭牌查对变压器型号、规格与订货合同相符。随之进行下列项目一般性检查,并做记录,以便及时发现问题和追查原因。 2 (1 )变压器有无渗漏油现象(不带油运输变压器应检查箱内气体压力)。 (2 )所附零件是否齐全,有无损坏。 (3 )易损件(如信号温度计、气体继电器、套管等)有无损坏,信号温度计软管是否压扁或折断,气体继电器是否失灵。 (4 )散热器数量、规格是否正确。 (5 )加添油量和硅胶数量是否足够,盛装容器有无损坏。 (6 )控制箱内的开关仪表等有无损坏; 4 .储存 4 .1 带油运输的变压器,如不立即安装投入运行而要长期存储时,必须装上原有储油柜和吸湿器,并注油至储油柜正常油面线,保证在存储期间油温变化时,油面不至降于箱盖以下。 4 .2 不带油运输变压器长期存储时,可安装上储油柜和吸湿器。在非真空状态下向变压器油箱内注入击穿电压 4 5 千伏以上的变压器油,并保持此状态一直到安装为止。 ...
