35kV电缆规范

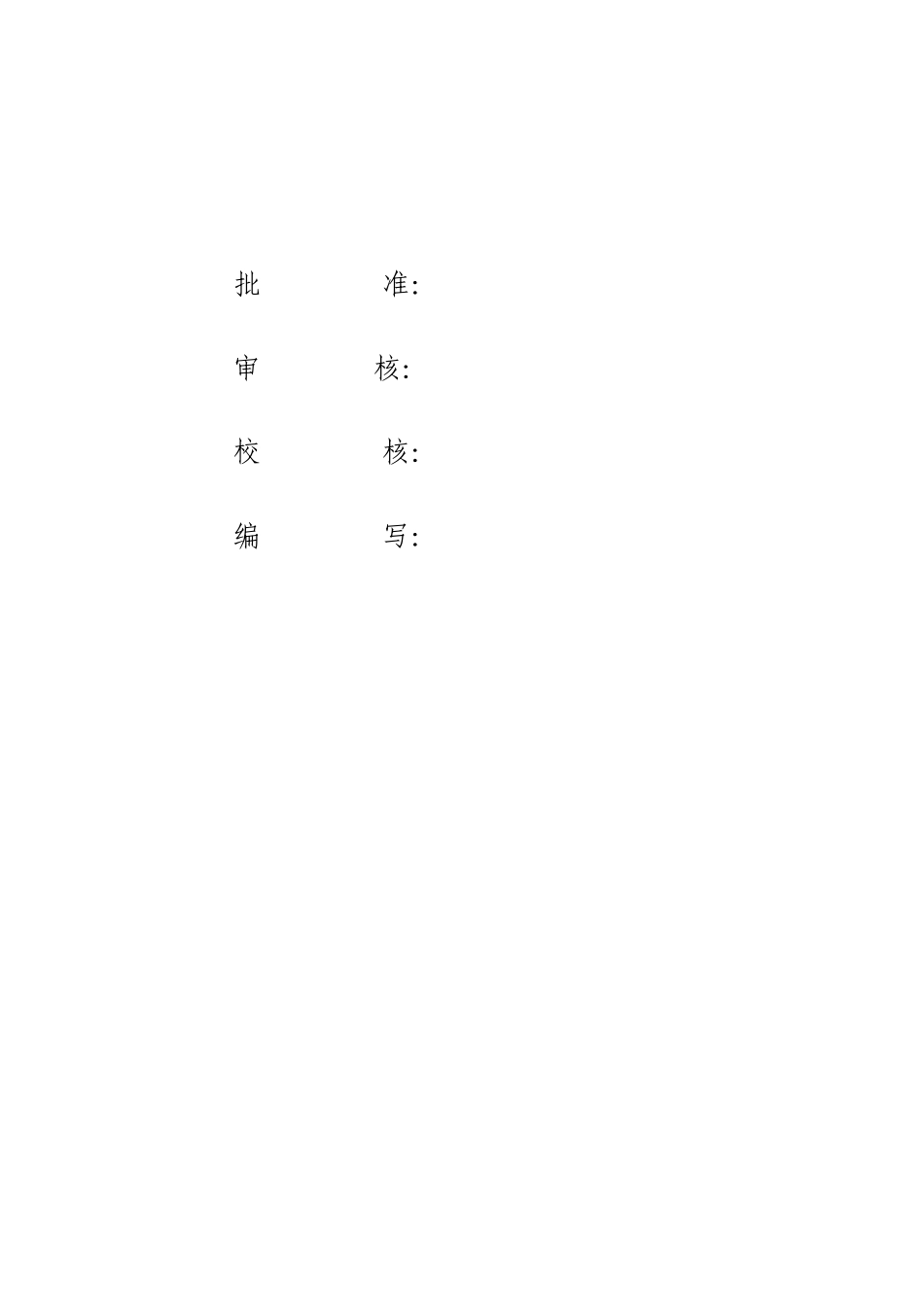

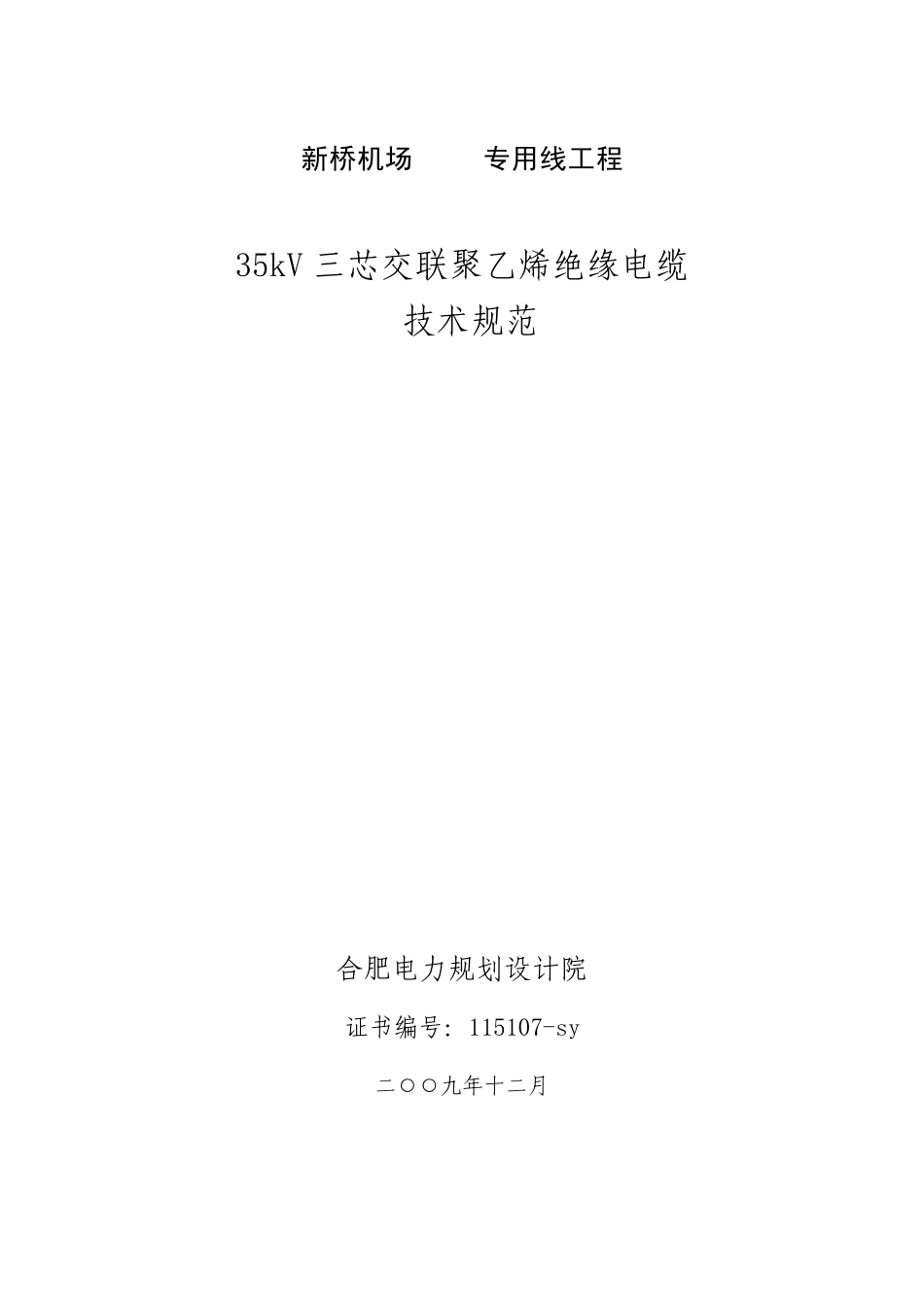

新桥机场35kV专用线工程 35kV 三芯交联聚乙烯绝缘电缆 技术规范 合肥电力规划设计院 证书编号：115107-sy 二○○九年十二月 批 准： 审 核： 校 核： 编 写： 1.主体内容 生产厂家通过GB/T19001-92 标准或ISO9001 标准体系认证。 2.引用标准 这些标准是现行的经过修订的有效版本,同时尽可能采用下列标准的最新版本。 GB/T12706-2002 额定电压1kV 到35kV 挤包绝缘电力电缆及附件 GB/T 2951-1994 电线电缆 机械物理性能试验方法 GB2952-1989 电缆外护层 GB 6995-1986 电线电缆识别标志方法 GB 4005-1983 电线电缆交货盘 GB 50217－94 电力工程电缆设计规范 IEC60332-1 电缆在火焰条件下的燃烧试验 第一部分：单根绝缘电线或电缆的垂直燃烧试验 IEC60754-1、2 取自电缆的材料燃烧时析出气体的试验 第一部分：卤酸气体量的测定 第二部分：用测量 PH 值和导电率来测量气体酸度的方法 IEC1034-1、2 电缆在特定条件下燃烧的烟密度试验方法 第一部分：试验设备 第二部分：试验步骤和要求 IEC60287 有关电缆载流量计算的标准 ASTME-662-83 烟密度测试方法 3.设备名称及规格型号 YJV22-26/35-3×240 mm2 交联聚乙烯绝缘电力电缆 4.技术要求 4.1 电缆制造厂按北京电力公司的技术要求,同时满足本标准的要求组织生产,并能提供国家电线电缆检测中心或国家电网公司电力设备质量检验测试中心的鉴定报告。 4.2 主要技术内容 4.2.1 使用环境条件 4.2.1.1 海拔: 不高于 1000 米 4.2.1.2 使用环境温度:空气不高于+40℃ 空气不低于-20℃ 土壤最高温度25℃ 土壤热阻系数:1.2℃.m/w 4.2.1.3 抗震能力: 地面水平速度:0.3g； 地面垂直加速度:0.15g；同时作用持续性三个正弦波； 安全系数≧ 1.67。 4.2.2 敷设条件﹑ 安装位置及环境 4.2.2.1 电缆敷设在沟道内,沟道雨季有积水,电缆会完全浸入水中。 4.2.2.2 电缆敷设在排管内,排管材料为无碱玻璃钢管或涂塑钢管。 4.2.2.3 电缆直接敷设在土壤中,埋设深度为1.0-1.5 米。 4.2.2.4 电缆终端安装于户内开关柜或户外杆塔上。 4.2.2.5 电缆户外终端直接安装在户外电缆终端站内。 4.2.2.6 敷设电缆时,电缆允许敷设最低温度在敷设前24 小时内的平均温度以及敷设现场的温度不低于0℃。 4.2.2.7 敷设电缆使用机械牵引或人工施放。 4.2.3 使用系统条件 4.2.3.1 电压 额定工作电压 U0/U： 21/35kV； 最高工作电压 U0m/Um...
