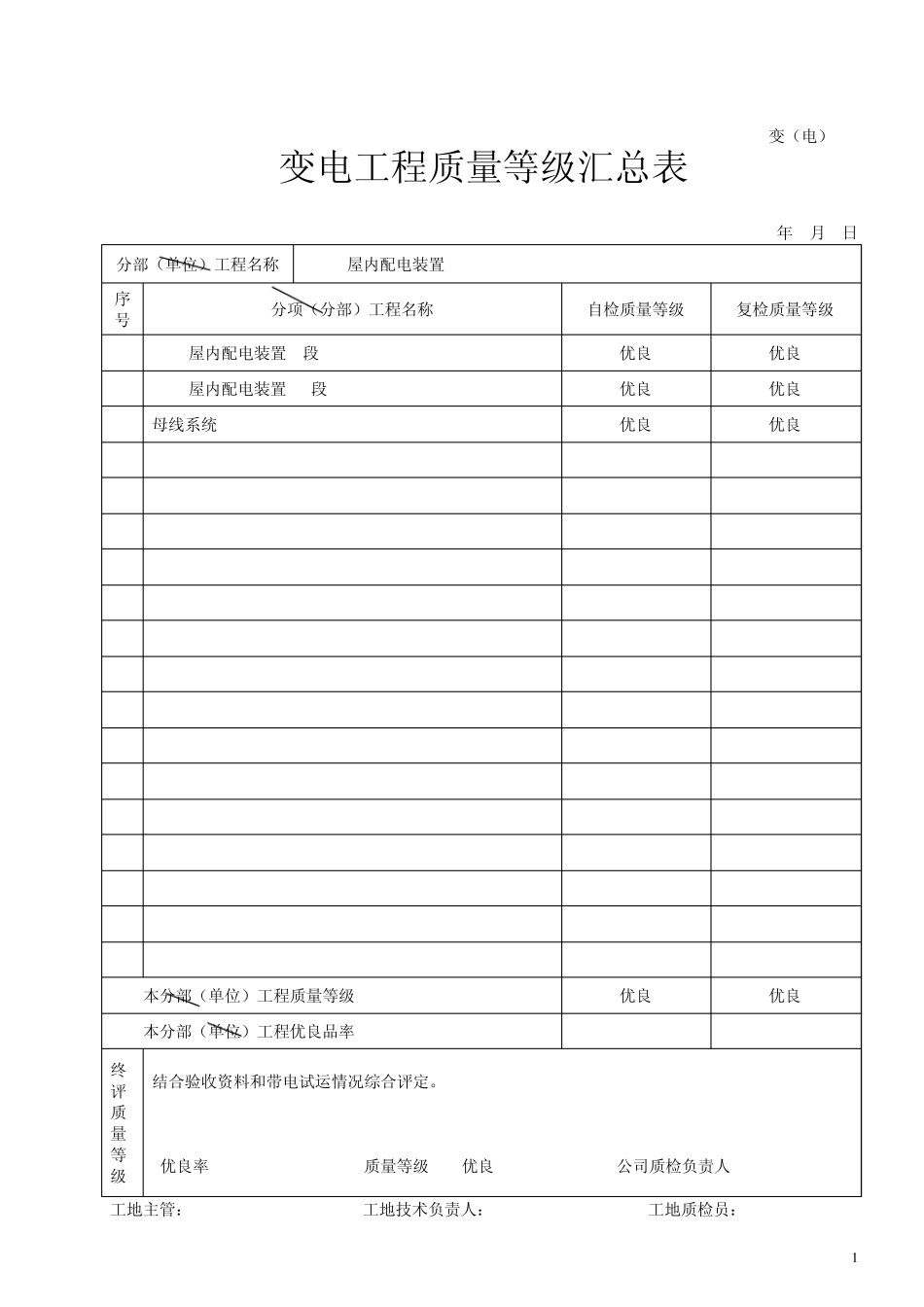

1 变（电）1-4 变电工程质量等级汇总表 2005年8月5日 分部（单位）工程名称 35KV屋内配电装置 序号 分项（分部）工程名称 自检质量等级 复检质量等级 1 35KV屋内配电装置I段 优良 优良 2 35KV屋内配电装置II段 优良 优良 3 母线系统 优良 优良 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 本分部（单位）工程质量等级 优良 优良 本分部（单位）工程优良品率% 100% 100% 终评质量等级 结合验收资料和带电试运情况综合评定。 优良率% 100% 质量等级 优良 公司质检负责人 工地主管： 工地技术负责人： 工地质检员： 2 变（电）1-4 变电工程质量等级汇总表 2005年8月5日 分部（单位）工程名称 35KV屋内配电装置I段 序号 分项（分部）工程名称 自检质量等级 复检质量等级 1 #1主变进线开关柜安装记录 优良 优良 2 #1 母线PT柜安装记录 优良 优良 3 出线开关柜安装记录 优良 优良 4 分段开关柜安装记录 优良 优良 5 6 7 8 9 10 11 12 13 14 15 16 17 18 本分部（单位）工程质量等级 优良 优良 本分部（单位）工程优良品率% 100% 100% 终评质量等级 结合验收资料和带电试运情况综合评定。 优良率% 100% 质量等级 优良 公司质检负责人 3 工地主管： 工地技术负责人： 工地质检员： 变（电）2-21 （# 1 主变进线）开关柜安装记录 2005年 7月 25日 安装位置 35KV 屋内配电装置I段#2柜 柜 型 号 JYN1-35(F)-11（改） 柜 厂 家 莱阳花发电器有限公司 柜出厂号 G20443 开关型号 ZN72－40.5/T 1600 出 厂 号 G20443 出厂日期 2002.7 检 查 项 目 性质 标 准 自 检 结 果 抽检 结果 合 格 优 良 A B C 柜体垂直度检测值 主要 ≤1.5/1000H毫米 1毫米 优良 柜外观及柜内元件检查 符合规范 经自检，各项均达标 手车推拉试验 轻便不摆动 轻便不摆动 手车动静触头中心偏差值 符合厂规 经自检，各项均达标 触头插入深度值 主要 符合厂规 经自检，各项均达标 优良 闭锁检查 主要 正确可靠 正确可靠 优良 刀闸开闸距离测量值 主要 符合厂规 经自检，各项均达标 优良 刀闸接触情况检查 主要 符合厂规 经自检，各项均达标 优良 支持瓷瓶检查 清洁无破损 清洁无破损 高压熔断器安装检查 符合规范 避雷器安装检查 符合规范 接地检查 符合规范 经自检，各项均达标...
