3600节点及板卡简介

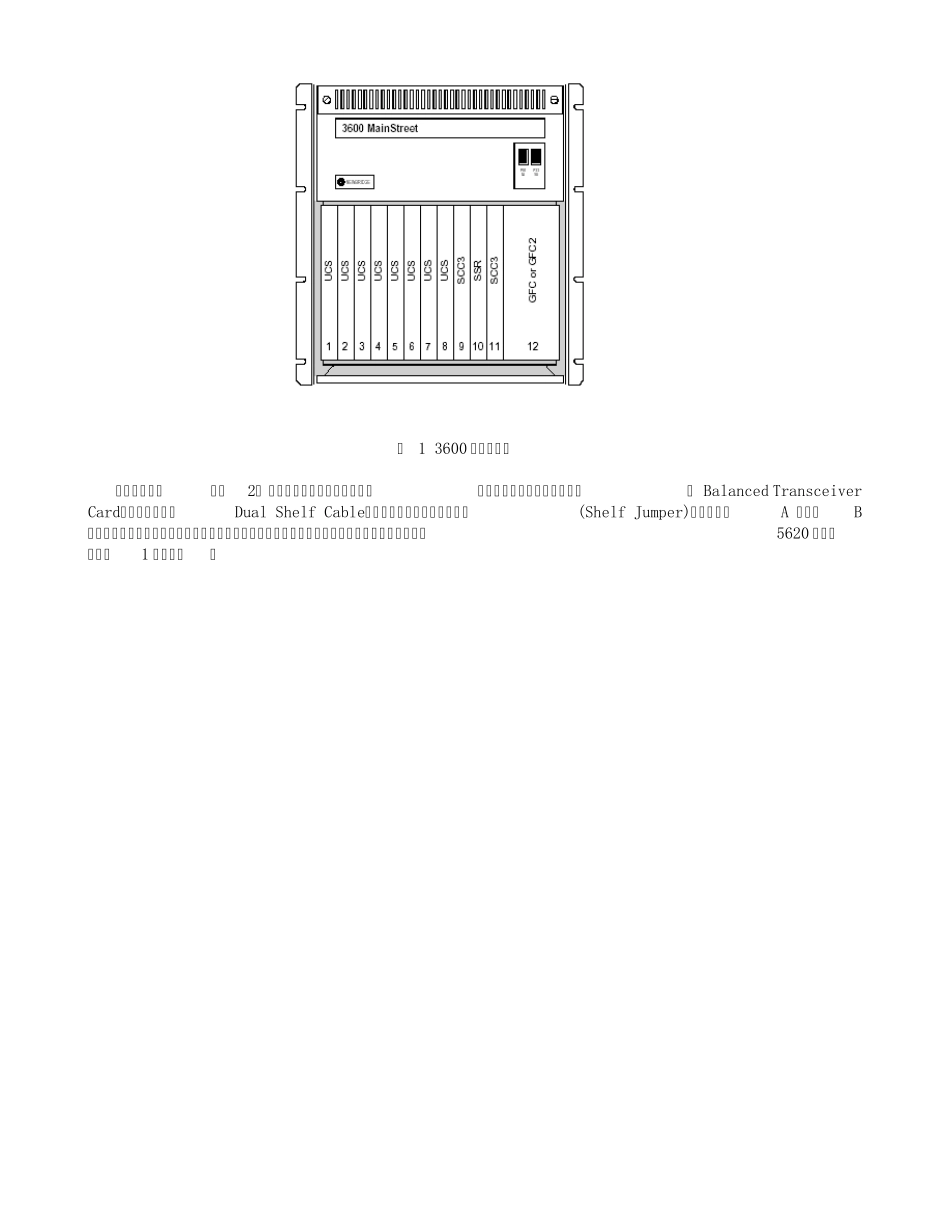

3600 及 3630 节点及板卡简介 1.1 3600 节点简介 1.1.1 概述 1.1.1.1 应用概况 新桥（New Bridge，现已由阿尔卡特公司收购）3600 Mainstreet 系列节点是基于时分复用的多用途基础网节点。在广州市数字数据网络（以下称DDN 网）中主要作为接入层节点，目前广州DDN 网共有3600 系列节点机约500 多部。 3600 节点广泛分布在广州各区的数据机房，为对传输距离非常敏感的高速数据业务接入提供支持，是广州DDN 网接入层的重要组成部分。 1.1.1.2 支持业务 数据业务：子速率（Sub Rate， <=64k）交换，子速率复用，超速率(Super Rate， N× 64k，最高1984k)数据传输，帧中继（由FRS,FRE 卡提供FR 资源，现已由7470 节点提供FR 资源） 语音业务：压缩语音（由LGS 和 LGE 语音接口卡提供服务）。 1.1.1.3 交换容量 3600 支持的中继类型有E1， V.35(1920k)和 X.21（ 1920K），每张中继卡最多支持两个中继端口（Dual E1卡） ，每个3600 机框有8 个通用插槽（Universal Card Slot,UCS）。 所以3600 单机框系统交换容量为2M*2*8=32M， 3600 双机框系统交换容量为2M*4*8=64M。 1.1.2 系统结构 1.1.2.1 系统类型 单机框系统，如图1，单机框系统不一定需要扩展卡（Expander Card,Exp card），并且可以安装两张控制卡(Common Control Card)，作为控制冗余（Control Redundant）。 图 1 3600 单机框系统 双机框系统，如图2， 双机框系统必须加装扩展卡，两个机框各自插上平衡传输卡（ Balanced Transceiver Card）由互联电缆（Dual Shelf Cable）相连，由背板上的机框跳线(Shelf Jumper)确定到底是A 框还是B框。可以在每个机框上都装有控制卡，两个控制卡互为冗余备份，但控制时是看作一个节点（在5620 网管上只看到1 个图标）。 图 2 3600 双机框系统 1.1.2.2 机框结构 3600 系列机框包括前板和背板设备接口部分（Backplane & Equipment Interface）。前板包括公共控制部分、通用接口部分、和电源部分。公共控制部分（Common control section）有五个槽位包括：系统控制卡、扩展卡、冗余控制卡（单机框冗余系统才需要）、平衡收发卡、通用多功能卡（General Facilities card）。其中，平衡收发卡插槽并无对应面板。 通用接口部分（Universal Card Section）一共有8 个通用插槽，用以安装各种接口卡。 电源部分（Power Section）在电源托盘（Power Tray）上有...
