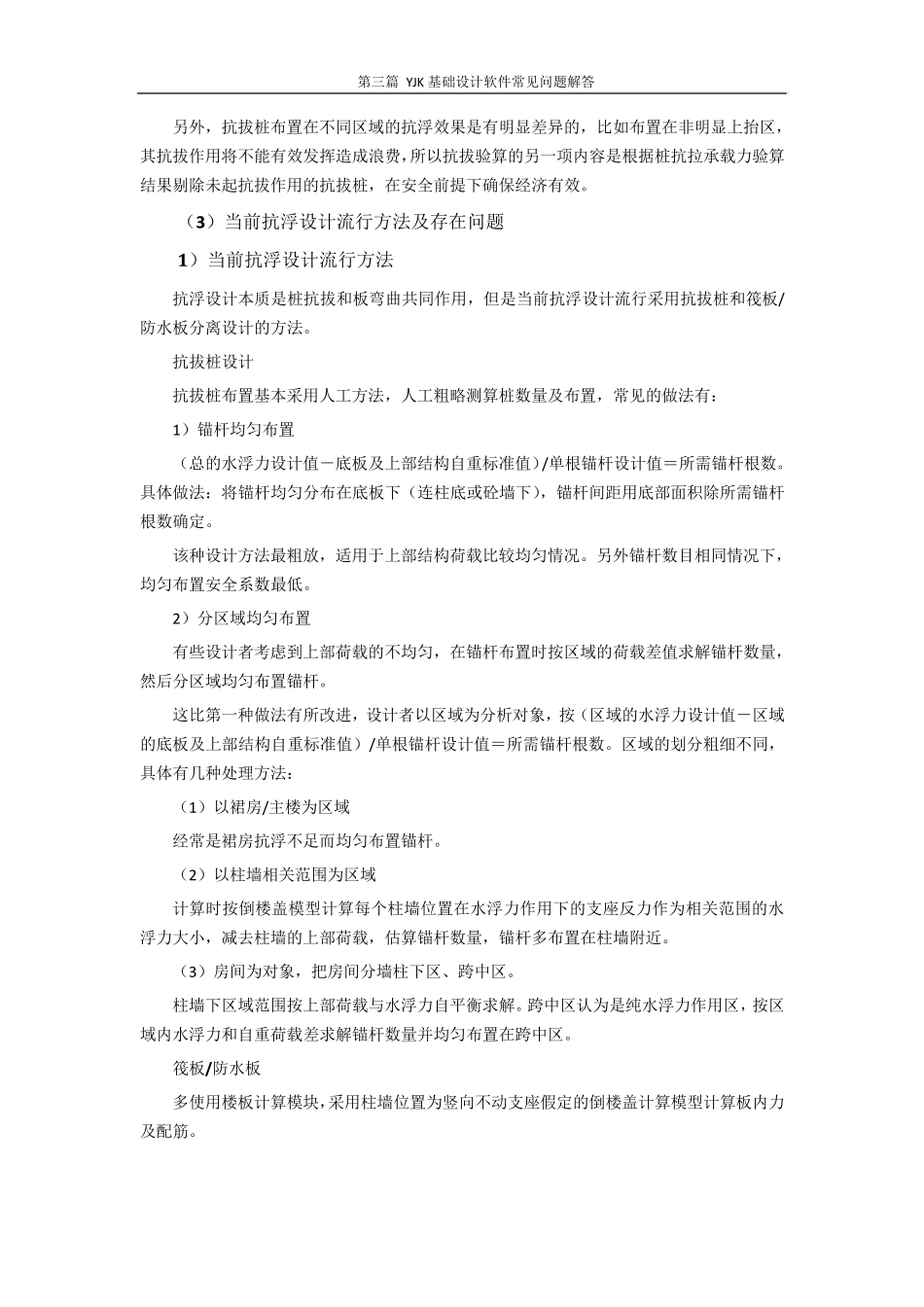

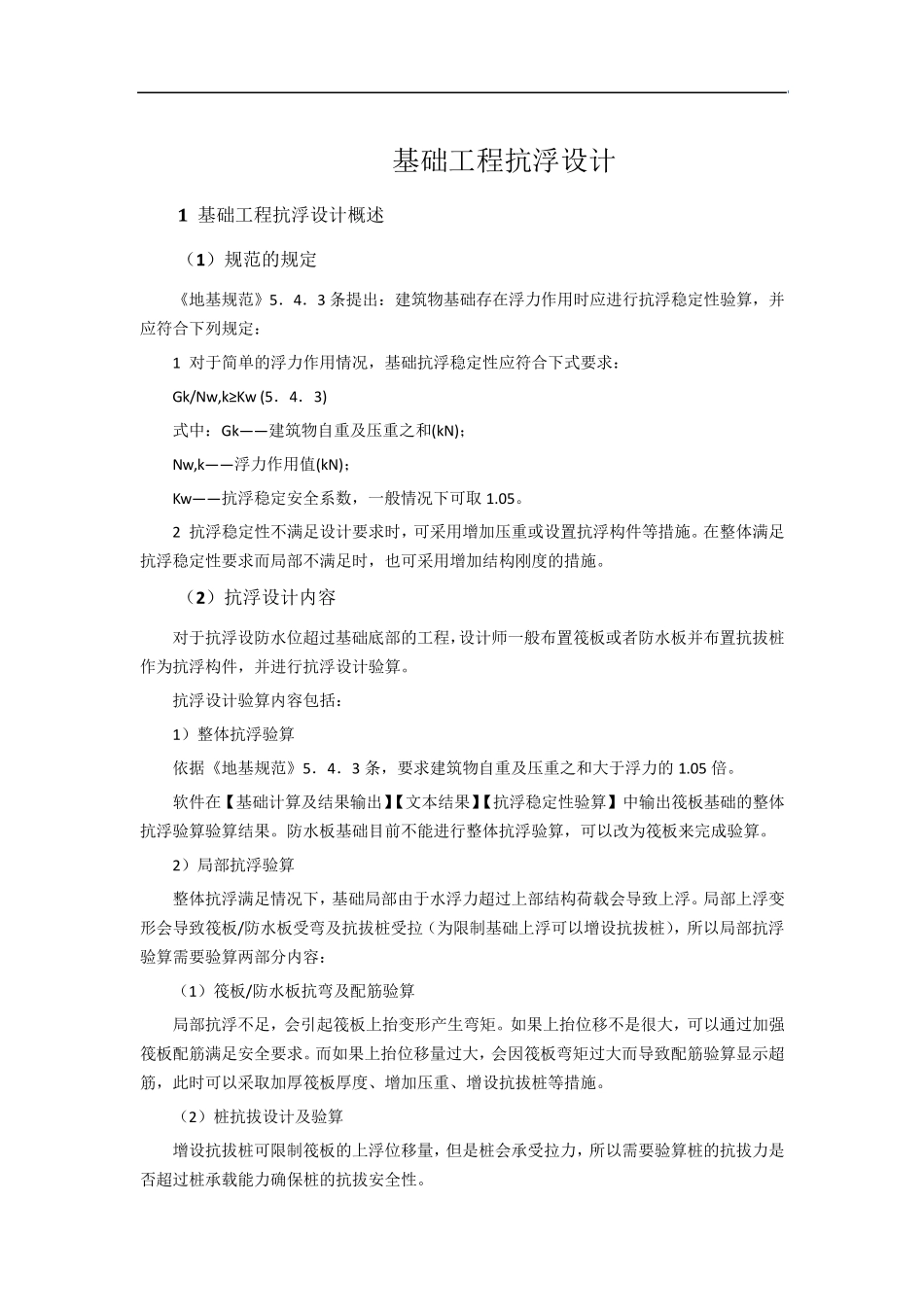

基础工程抗浮设计 1 基础工程抗浮设计概述 (1)规范的规定 《地基规范》5.4.3 条提出:建筑物基础存在浮力作用时应进行抗浮稳定性验算,并应符合下列规定: 1 对于简单的浮力作用情况,基础抗浮稳定性应符合下式要求: Gk/Nw,k≥Kw (5.4.3) 式中:Gk— — 建筑物自重及压重之和(kN); Nw,k— — 浮力作用值(kN); Kw— — 抗浮稳定安全系数,一般情况下可取 1.05。 2 抗浮稳定性不满足设计要求时,可采用增加压重或设置抗浮构件等措施。在整体满足抗浮稳定性要求而局部不满足时,也可采用增加结构刚度的措施。 (2)抗浮设计内容 对于抗浮设防水位超过基础底部的工程,设计师一般布置筏板或者防水板并布置抗拔桩作为抗浮构件,并进行抗浮设计验算。 抗浮设计验算内容包括: 1)整体抗浮验算 依据《地基规范》5.4.3 条,要求建筑物自重及压重之和大于浮力的 1.05 倍。 软件在【基础计算及结果输出】【文本结果】【抗浮稳定性验算】中输出筏板基础的整体抗浮验算验算结果。防水板基础目前不能进行整体抗浮验算,可以改为筏板来完成验算。 2)局部抗浮验算 整体抗浮满足情况下,基础局部由于水浮力超过上部结构荷载会导致上浮。局部上浮变形会导致筏板/防水板受弯及抗拔桩受拉(为限制基础上浮可以增设抗拔桩),所以局部抗浮验算需要验算两部分内容: (1)筏板/防水板抗弯及配筋验算 局部抗浮不足,会引起筏板上抬变形产生弯矩。如果上抬位移不是很大,可以通过加强筏板配筋满足安全要求。而如果上抬位移量过大,会因筏板弯矩过大而导致配筋验算显示超筋,此时可以采取加厚筏板厚度、增加压重、增设抗拔桩等措施。 (2)桩抗拔设计及验算 增设抗拔桩可限制筏板的上浮位移量,但是桩会承受拉力,所以需要验算桩的抗拔力是否超过桩承载能力确保桩的抗拔安全性。 第三篇 YJK 基础设计软件常见问题解答 另外,抗拔桩布置在不同区域的抗浮效果是有明显差异的,比如布置在非明显上抬区,其抗拔作用将不能有效发挥造成浪费,所以抗拔验算的另一项内容是根据桩抗拉承载力验算结果剔除未起抗拔作用的抗拔桩,在安全前提下确保经济有效。 (3)当前抗浮设计流行方法及存在问题 1 )当前抗浮设计流行方法 抗浮设计本质是桩抗拔和板弯曲共同作用,但是当前抗浮设计流行采用抗拔桩和筏板/防水板分离设计的方法。 抗拔桩设计 抗拔桩布置基本采用人工方法,人工粗略测算桩数量及布置,常见的做法有: 1)锚...
