3电缆桥架防火封堵交底

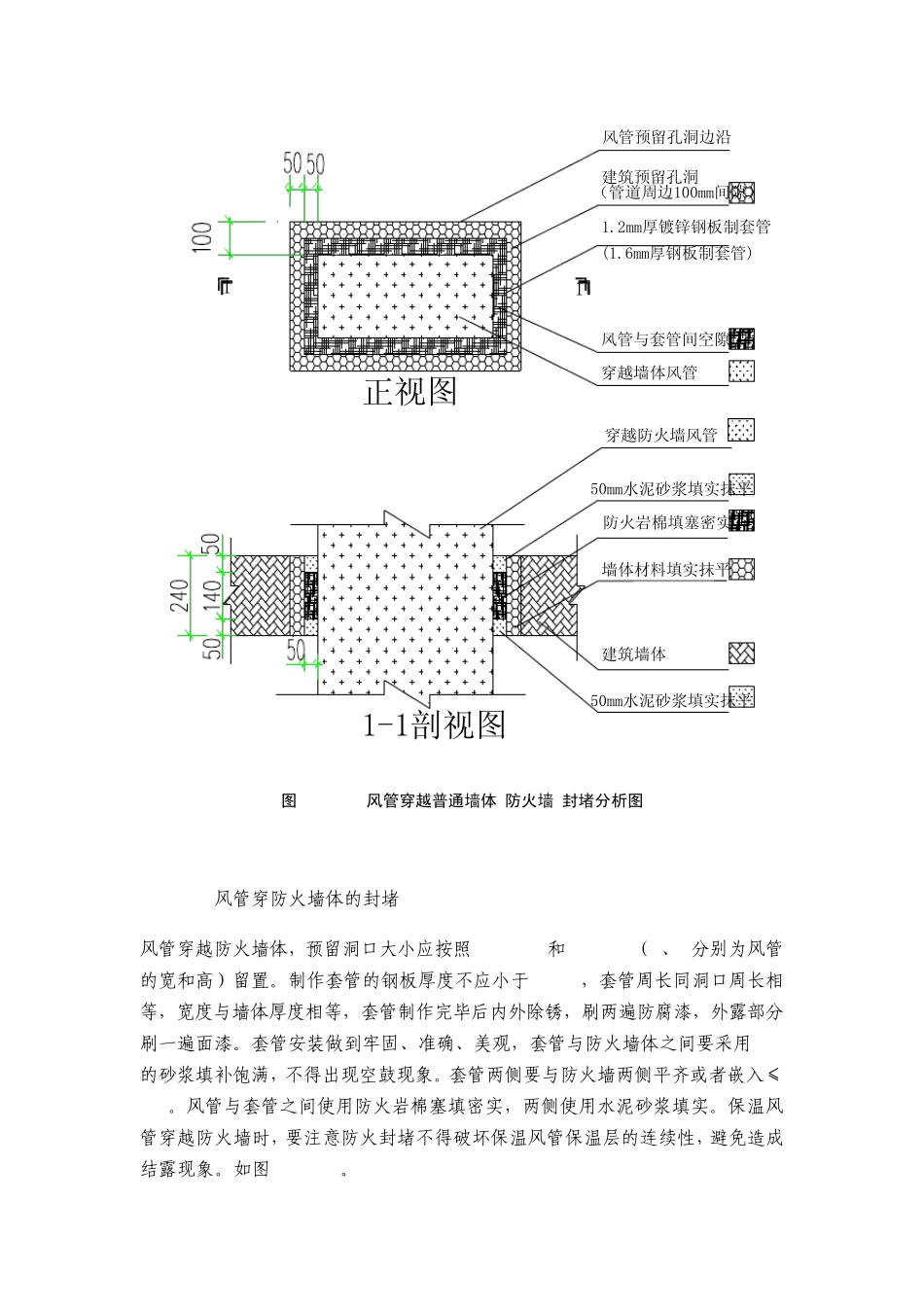

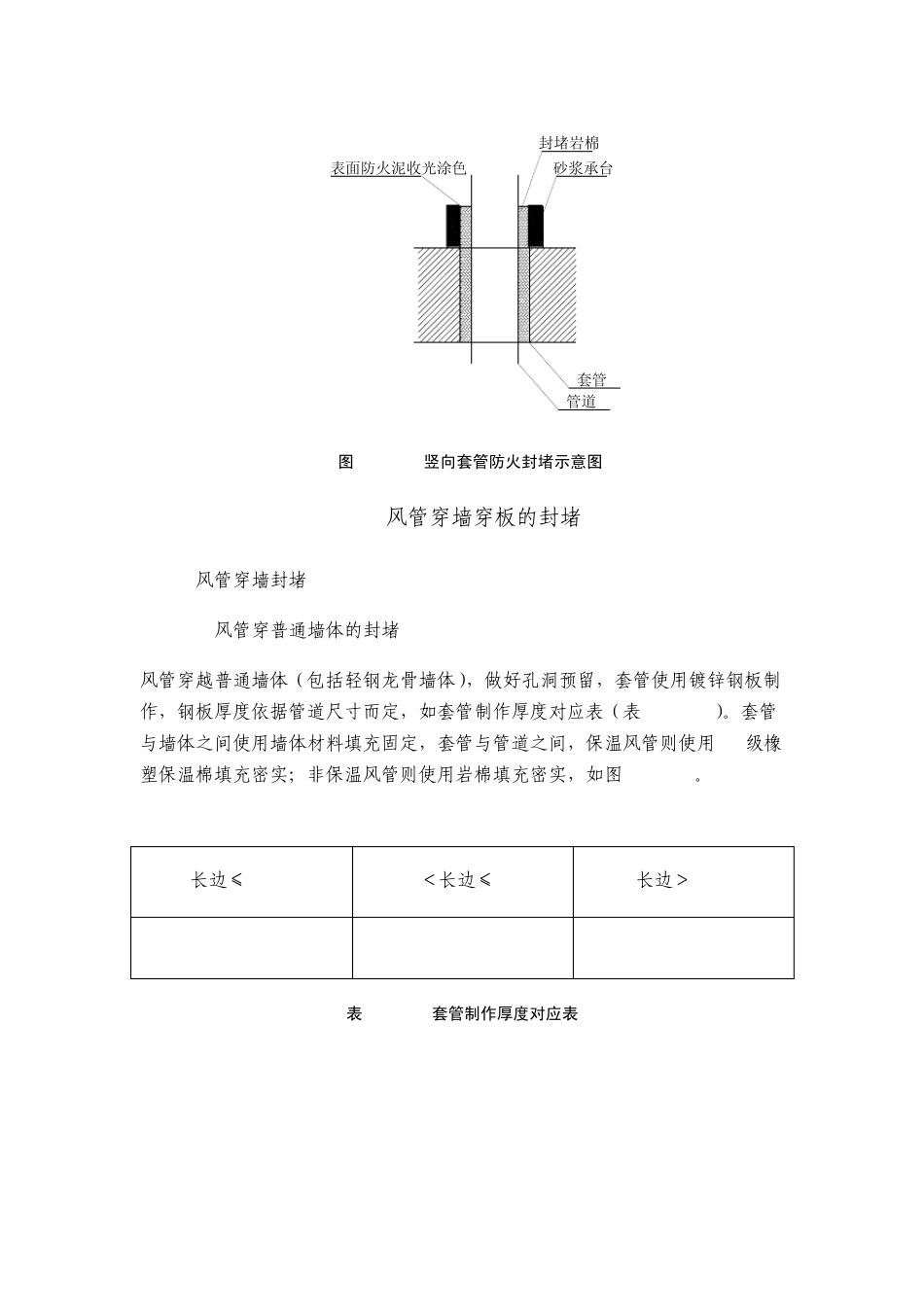

3 施工工艺及主要技术要求 3.1 水管穿墙穿板的封堵 3.1.1 水平方向套管封堵 水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位臵要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。如图3.1.1-1所示。 阻火圈管道岩棉 图 3.1.1-1 水管穿墙封堵示意图 3.1.2 竖向套管封堵 管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致，厚度20mm。承台表面与套管内侧表面使用防火泥收光抹平，表面刷涂标识色。如图 3.1.2-1所示。 管道套管封堵岩棉砂浆承台表面防火泥收光涂色 图3.1.2-1 竖向套管防火封堵示意图 3.2 风管穿墙穿板的封堵 3.2.1 风管穿墙封堵 3.2.1.1 风管穿普通墙体的封堵 风管穿越普通墙体（包括轻钢龙骨墙体），做好孔洞预留，套管使用镀锌钢板制作，钢板厚度依据管道尺寸而定，如套管制作厚度对应表（表3.2.1-1）。套管与墙体之间使用墙体材料填充固定，套管与管道之间，保温风管则使用B1级橡塑保温棉填充密实；非保温风管则使用岩棉填充密实，如图3.2.1-1。 长边≤450mm 450＜长边≤1250 长边＞1250 0.6mm 1.0mm 1.2mm 表3.2.1-1 套管制作厚度对应表 穿越墙体风管建筑预留孔洞（管道周边100mm间隙）11正视图1-1剖视图穿越防火墙风管50mm水泥砂浆填实抹平防火岩棉填塞密实建筑墙体(1.6mm厚钢板制套管)风管预留孔洞边沿 风管与套管间空隙墙体材料填实抹平1.2mm厚镀锌钢板制套管50mm水泥砂浆填实抹平 图3.2.1-1 风管穿越普通墙体(防火墙)封堵分析图 3.2.1.2 风管穿防火墙体的封堵 风管穿越防火墙体，预留洞口大小应按照W+100mm和H+100mm（W、H分别为风管的宽和高）留臵。制作套管的钢板厚度不应小于1.6mm，套管周长同洞口周长相等，宽度与墙体厚度相等，套管制作完毕后内外除锈，刷两遍防腐漆，外露部分刷一遍面漆。套管安装做到牢固、准确、美观，套管与防火墙体之间要采用M15的砂浆填补饱满...
