3铝包钢绞线技术参数目录

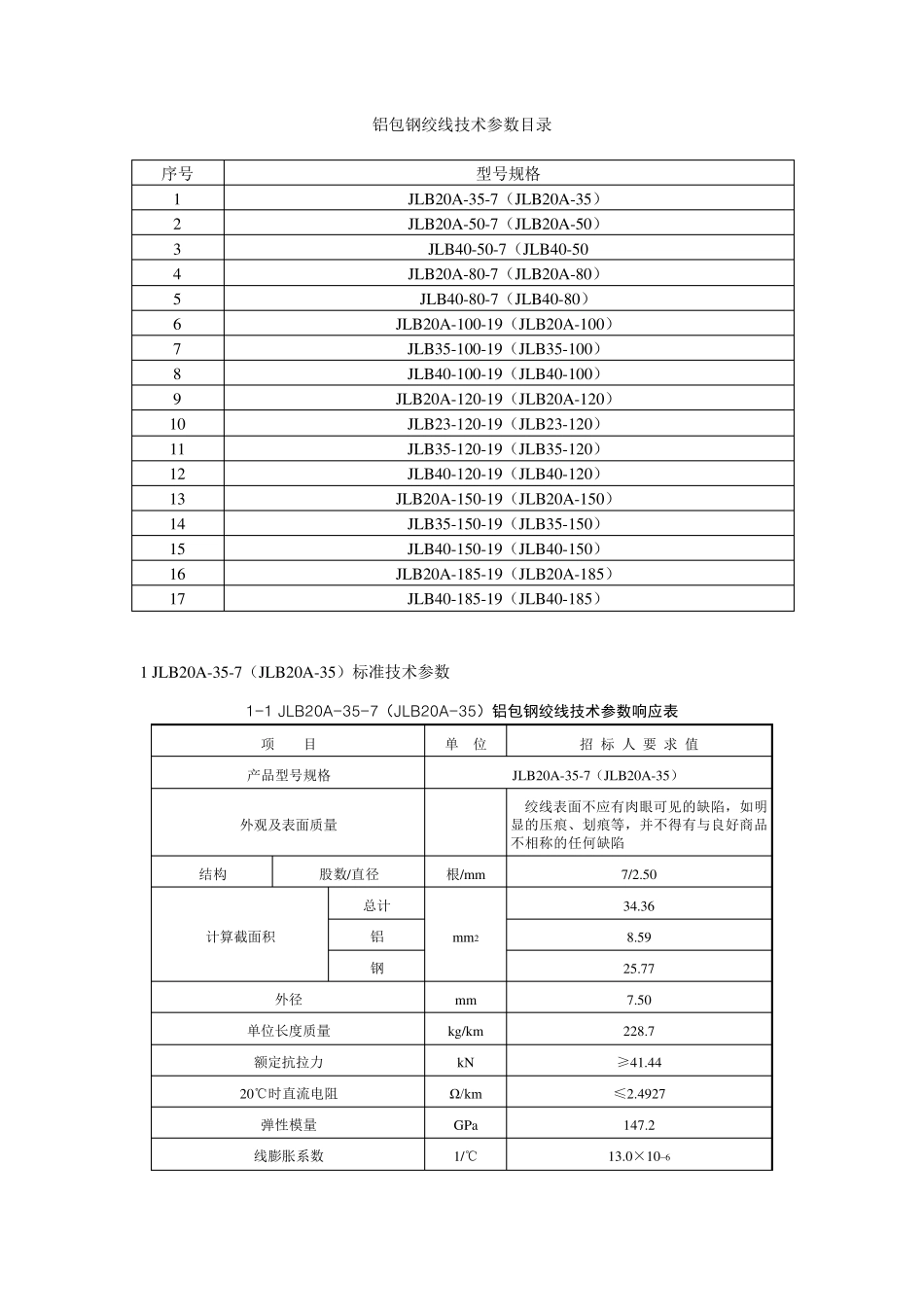

铝包钢绞线技术参数目录 序号 型号规格 1 JLB20A-35-7（JLB20A-35） 2 JLB20A-50-7（JLB20A-50） 3 JLB40-50-7（JLB40-50 4 JLB20A-80-7（JLB20A-80） 5 JLB40-80-7（JLB40-80） 6 JLB20A-100-19（JLB20A-100） 7 JLB35-100-19（JLB35-100） 8 JLB40-100-19（JLB40-100） 9 JLB20A-120-19（JLB20A-120） 10 JLB23-120-19（JLB23-120） 11 JLB35-120-19（JLB35-120） 12 JLB40-120-19（JLB40-120） 13 JLB20A-150-19（JLB20A-150） 14 JLB35-150-19（JLB35-150） 15 JLB40-150-19（JLB40-150） 16 JLB20A-185-19（JLB20A-185） 17 JLB40-185-19（JLB40-185） 1 JLB20A-35-7（JLB20A-35）标准技术参数 1-1 JLB20A-35-7（JLB20A-35）铝包钢绞线技术参数响应表 项 目 单 位 招 标 人 要 求 值 产品型号规格 JLB20A-35-7（JLB20A-35） 外观及表面质量 绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷 结构 股数/直径 根/m m 7/2.50 计算截面积 总计 m m 2 34.36 铝 8.59 钢 25.77 外径 m m 7.50 单位长度质量 kg/km 228.7 额定抗拉力 kN ≥41.44 20℃时直流电阻 Ω/km ≤2.4927 弹性模量 GPa 147.2 线膨胀系数 1/℃ 13.0×106 节径比 内层 / / 邻外层 / / 外层 / 10～14 绞向 外层 / 右向 其他层 / 相邻层绞向应相反 每盘绞线净重 kg / 每盘绞线毛重 kg / 制造长度 m 2500 线长偏差 正 ％ 0.5 负 ％ 0 绞制过程中，单根或多根铝包钢线均不应有任何接头 1-2 JLB20A-35-7（JLB20A-35）铝包钢线技术参数响应表 项 目 单 位 招 标 人 要 求 值 外观及表面质量 表面应光洁，并且不得有可能影响产品性能的所有缺陷，如裂纹、粗糙、划痕和杂质等 直径 m m 2.50 直径允许偏差 正 m m 0.04 负 m m 0.04 抗拉强度 绞前 MPa ≥1340 绞后 MPa ≥1273 1％伸长应力 MPa ≥1200 伸长率 （标距250m m ） 断时 ％ ≥1.5 断后 ％ ≥1.0 扭转（L=100d） 次/360° ≥20 20℃时直流电阻率 nΩ ·m ≤84.80 导电率 ％IACS ≥20.3 最小铝层厚度 m m ≥0.125 平均铝层厚度 m m ≥0.168 计算截面积 m m 2 4.91 单位长度质量 kg/km 32.35 2 JLB20A-50-7（JLB20A-50）标准技术参数 2-1 JLB20A-50-7（JLB20A-50）铝包钢绞线...
