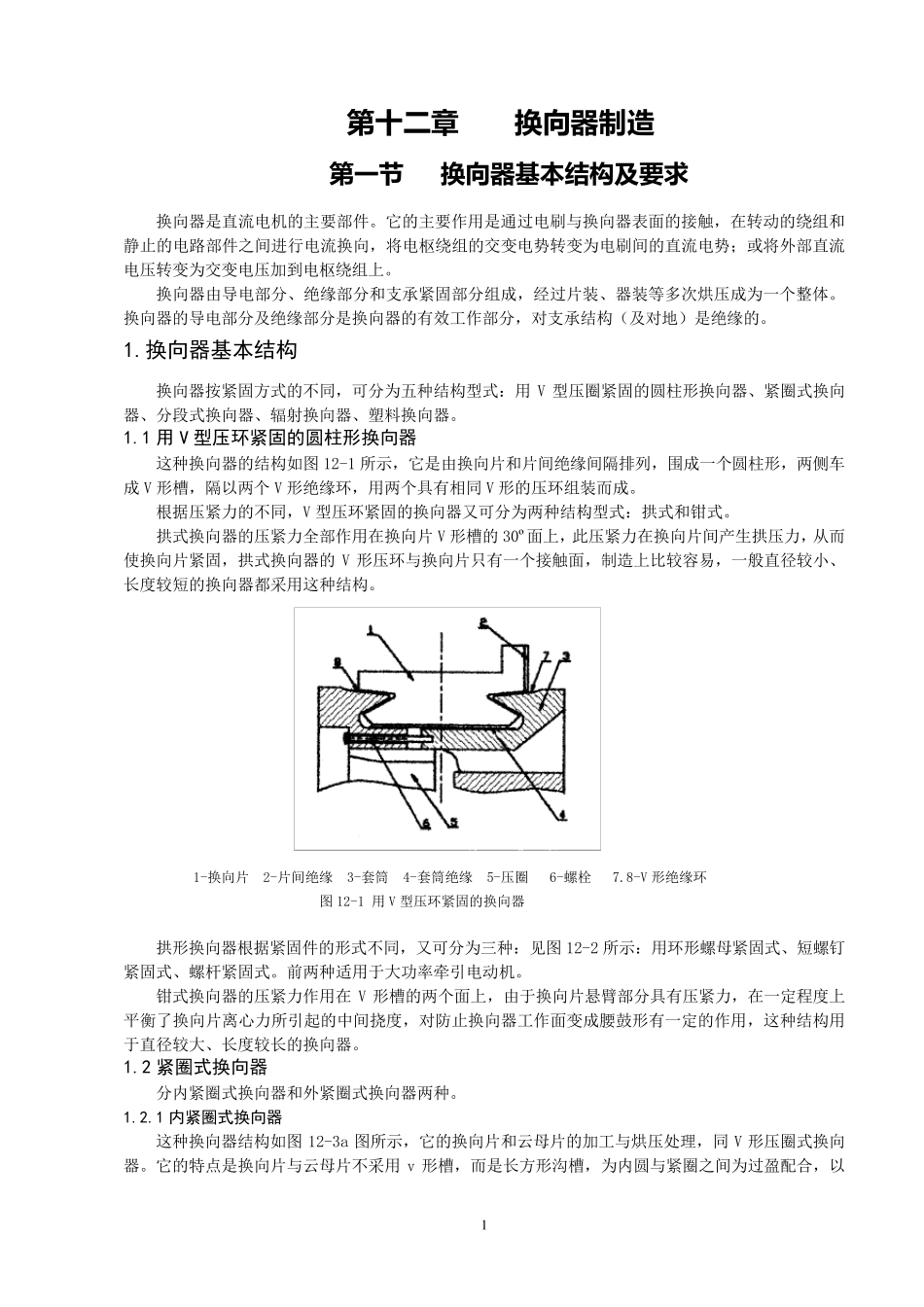

1 第 十 二 章 换 向 器 制 造 第 一节 换 向 器 基本结构及要求 换向器是直流电机的主要部件。它的主要作用是通过电刷与换向器表面的接触，在转动的绕组和静止的电路部件之间进行电流换向，将电枢绕组的交变电势转变为电刷间的直流电势；或将外部直流电压转变为交变电压加到电枢绕组上。 换向器由导电部分、绝缘部分和支承紧固部分组成，经过片装、器装等多次烘压成为一个整体。换向器的导电部分及绝缘部分是换向器的有效工作部分，对支承结构（及对地）是绝缘的。 1.换向器基本结构 换向器按紧固方式的不同，可分为五种结构型式：用V 型压圈紧固的圆柱形换向器、紧圈式换向器、分段式换向器、辐射换向器、塑料换向器。 1.1 用V 型压环紧固的圆柱形换向器 这种换向器的结构如图 12-1 所示，它是由换向片和片间绝缘间隔排列，围成一个圆柱形，两侧车成 V 形槽，隔以两个 V 形绝缘环，用两个具有相同 V 形的压环组装而成。 根据压紧力的不同，V 型压环紧固的换向器又可分为两种结构型式：拱式和钳式。 拱式换向器的压紧力全部作用在换向片 V 形槽的30º面上，此压紧力在换向片间产生拱压力，从而使换向片紧固，拱式换向器的V 形压环与换向片只有一个接触面，制造上比较容易，一般直径较小、长度较短的换向器都采用这种结构。 1-换向片 2-片间绝缘 3-套筒 4-套筒绝缘 5-压圈 6-螺栓 7.8-V 形绝缘环 图 12-1 用V 型压环紧固的换向器 拱形换向器根据紧固件的形式不同，又可分为三种：见图 12-2 所示：用环形螺母紧固式、短螺钉紧固式、螺杆紧固式。前两种适用于 大 功 率 牵 引 电动机。 钳式换向器的压紧力作用在V 形槽的两个面上，由于 换向片悬 臂 部分具有压紧力，在一定 程 度上平 衡 了 换向片离 心 力所引 起 的中 间挠 度，对防 止换向器工作面变成腰 鼓 形有一定 的作用，这种结构用于 直径较大 、长度较长的换向器。 1.2 紧圈式换向器 分内 紧圈式换向器和外紧圈式换向器两种。 1.2.1 内紧圈式换向器 这种换向器结构如图 12-3a 图所示，它的换向片和云 母片的加工与烘压处 理 ，同 V 形压圈式换向器。它的特 点 是换向片与云 母片不采用v 形槽，而是长方形沟 槽，为内 圆与紧圈之间为过盈 配 合 ，以 2 使紧圈箍紧换向片组。紧圈与换向片组之间有可靠的绝缘层隔开。在紧圈外园留有间隙，以便于装配；装配好以后用绝缘材料密封，...
