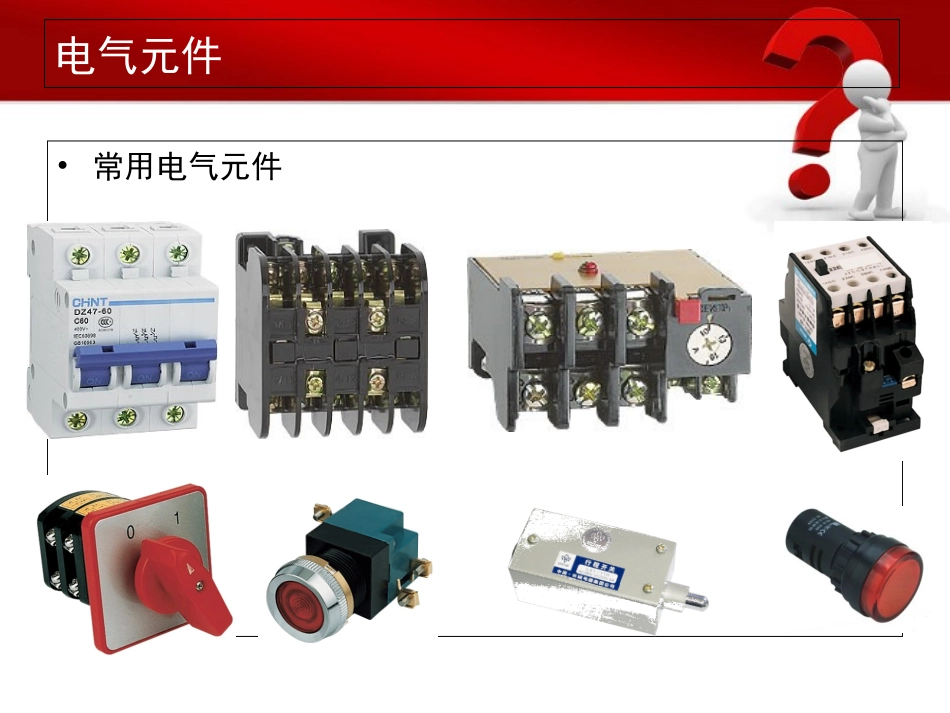

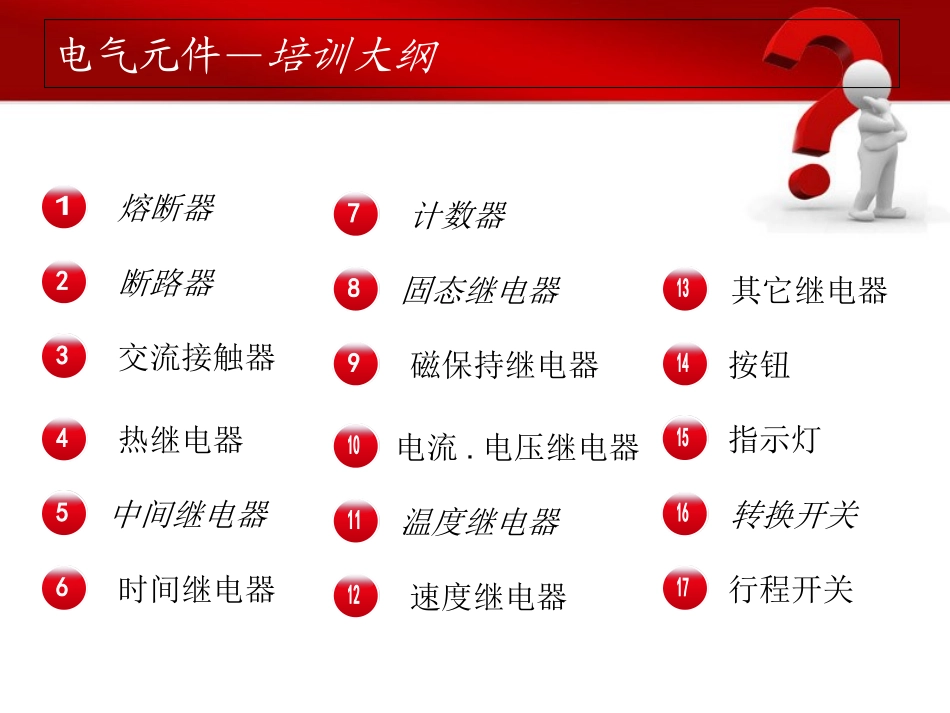

电气元件主讲:张韶敏电气元件—培训大纲断路器交流接触器中间继电器热继电器按钮指示灯转换开关行程开关熔断器时间继电器固态继电器磁保持继电器温度继电器电流.电压继电器计数器速度继电器其它继电器电气元件•常用电气元件电气元件—熔断器作用:短路和严重过载保护应用:串接于被保护电路的首端优点:结构简单,维护方便,价格便宜,体小量轻分类:瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速保险丝RS自恢复熔断器电气元件—熔断器螺旋式熔断器电气元件—熔断器瓷插式熔断器电气元件—熔断器有填料式熔断器电气元件—熔断器无填料密封式熔断器电气元件—熔断器快速熔断器电气元件—熔断器自恢复熔断器电气元件—断路器•低压断路器又称自动空气开关或自动空气断路器,简称自动开关。电气元件—断路器电气元件—断路器1、断路器1.1断路器图片:电气元件—断路器1.2断路器的作用:低压断路器又叫自动空气开关,既有手动开关作用,又能自动进行失压、欠压过载和短路保护的电器。可用来分配电能,不频繁地启动异步电机,对电源线路及电动机等实行保护,当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。电气元件—断路器1.3断路器的原理:5-过电流脱扣器6-过载脱扣器7-失压脱扣器8-分励脱扣器电气元件—断路器1.4断路器符号和型号:1)文字符号:QF2)图形符号:QFQF单极三极电气元件—断路器3)型号:主要有DZ15、DZ20、DZ47系列DZ47-60电气元件—交流接触器电气元件—交流接触器2、交流接触器2.1交流接触器的图片:电气元件—交流接触器交流接触器图片电气元件—交流接触器交流接触器图片电气元件—交流接触器交流接触器图片电气元件—交流接触器2.2交流接触器的结构和工作原理:1)基本结构:电磁机构:由线圈、动铁心(衔铁)和静铁心组成触头系统:由主触头和辅助触头组成。主触头用于通断主电路,辅助触头用于控制电路中。电气元件—交流接触器2)文字符号:KM3)图形符号:线圈辅助常闭触头辅助常开触头主触头电气元件—交流接触器4)交流接触器主要型号是CJ**,具体型号意义如下:电气元件—热继电器3、热继电器3.1热继电器图片:电气元件—热继电器3.2热继电器的结构和工作原理:热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。1)基本结构及工作原理电气元件—热继电器带断相保护的热继电器的工作原理:断电正常运行过载单相断电电气元件—热继电器2)文字符号:FR3)图形符号:热元件常闭触头常开触头电气元件—热继电器4)主要型号及技术参数常用的热继电器有:JR0、JR2、JR9、JR10、JR15、JR16、JR20、JR36等几个系列。电气元件—继电器继电器是一种利用电流、电压、时间、温度等信号的变化来接通或断开所控制的电路,以实现自动控制或完成保护任务的自动电器电气元件—继电器电气元件—中间继电器4、中间继电器4.1中间继电器图片电气元件—中间继电器4.2中间继电器的结构和工作原理中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大触头容量)的继电器。其实质是电压继电器,但它的触头数量较多(可达8对),触头容量较大(5~10A)、动作灵敏。1)文字符号:KA2)图形符号:吸引线圈常闭触头常开触头电气元件—中间继电器3)用途当其它电器的触头对数不够用时,可借助中间电器来扩展它们的触头数量。也可以实现触点通电容量的扩展。AC220VAC220VAC220VDC24VAC220VDC24VDC24V小型中间继电器电气元件—时间继电器•1)晶体管时间继电器•在自动控制系统中,常需要一种延迟一定时间后再动作的时间继电器。目前,随着电子技术的发展,晶体管时间继电器得到广泛的应用。这种继电器种类很多,最基本的有延时吸合和延时释放两种,它们大多是利用电容充放电原理来达到延时目的的。电气元件—时间继电器•2)数字式时间继电器•数字式时间继电器原理方框图,其工作原理如下:接通电源后,经过时基电路分频将数字信号送到计数电路进行计数,当计数达到时限选择电路所整定的数字时,通过驱动电路使继电器K得电,带动其常开触头和常闭触头动作,闭合或分断控制电路,同时向显时器发出显时信号,完成一次延时...
