42海德汉中文使用说明书

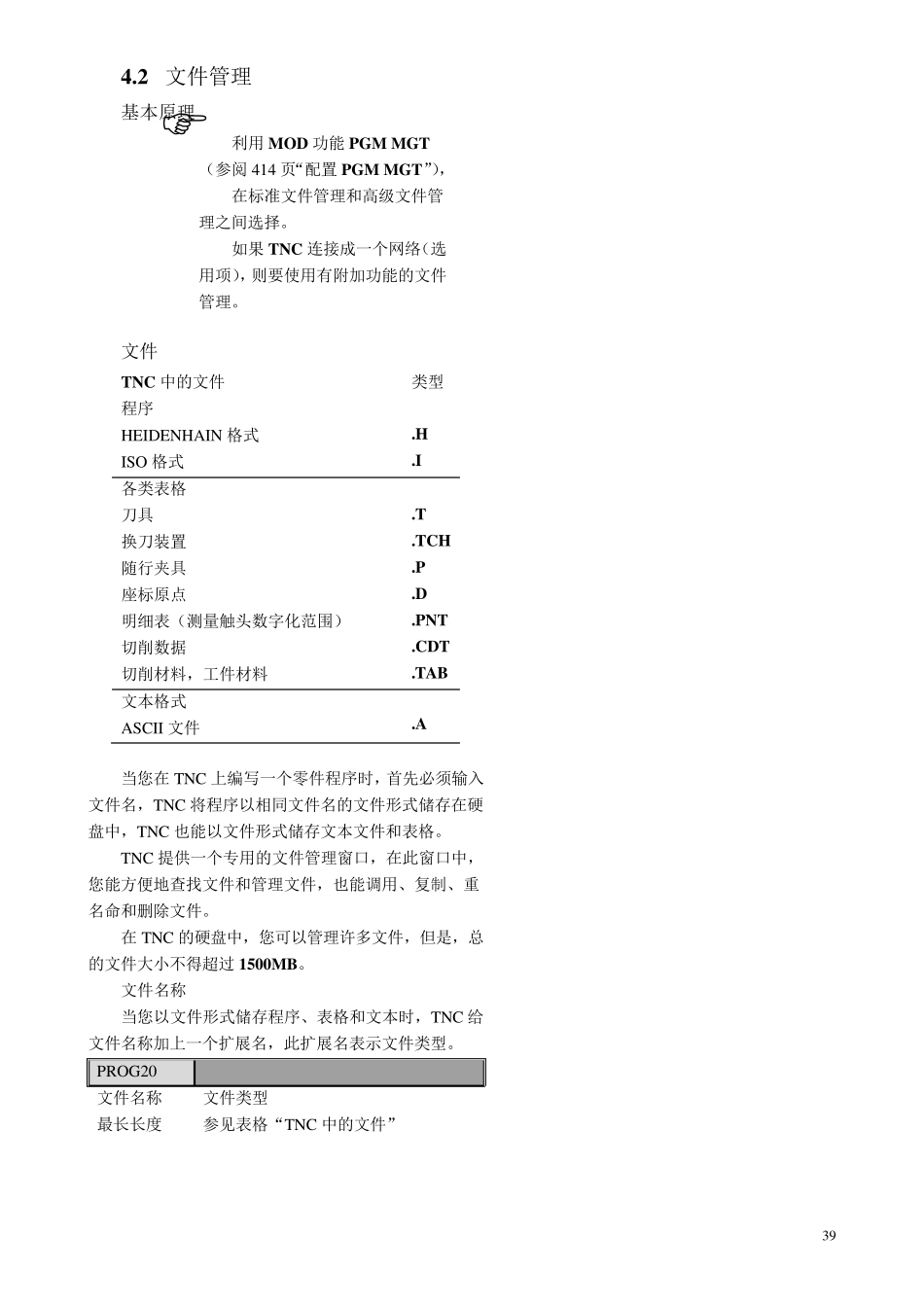

42海德汉中文使用说明书_第1页
1/23
42海德汉中文使用说明书_第2页
2/23
42海德汉中文使用说明书_第3页
3/23
39 4.2 文件管理 基本原理  利用MOD 功能PGM MGT(参阅414 页“配置 PGM MGT”), 在标准文件管理和高级文件管理之间选择。 如果 TNC 连接成一个网络(选用项),则要使用有附加功能的文件管理。 文件 TNC 中的文件 类型 程序 HEIDENHAIN 格式 .H ISO 格式 .I 各类表格 刀具 .T 换刀装置 .TCH 随行夹具 .P 座标原点 .D 明细表(测量触头数字化范围) .PNT 切削数据 .CDT 切削材料,工件材料 .TAB 文本格式 ASCII 文件 .A 当您在 TNC 上编写一个零件程序时,首先必须输入文件名,TNC 将程序以相同文件名的文件形式储存在硬盘中,TNC 也能以文件形式储存文本文件和表格。 TNC 提供一个专用的文件管理窗口,在此窗口中,您能方便地查找文件和管理文件,也能调用、复制、重名命和删除文件。 在 TNC 的硬盘中,您可以管理许多文件,但是,总的文件大小不得超过 1500MB。 文件名称 当您以文件形式储存程序、表格和文本时,TNC 给文件名称加上一个扩展名,此扩展名表示文件类型。 PROG20 文件名称 文件类型 最长长度 参见表格“TNC 中的文件” 40 数据安全 我们建议定期在PC 上保存最新编写的程序和文件。 您可以从HEIDENHAIN 获得免费的后备程序TNCBACK。EXE 用于在PC 上保存程序和文件。您的机床制造商能提供TNCBACK。EXE 的复制件。 此外,您还需要一个软盘,用于储存机床专用数据,例如PLC 程序、机床参数等等。有关后备程序和软盘的详细资料,请和机床制造商联系。  保存硬盘上的全部内容可能要几个小时,因此,一个好的办法是在工作时间以外来保存(例如隔夜),或者利用平行执行功能,工作时在后台保存。  根据运转条件不同(例如震动负荷),当运转了三—五年之后,硬盘一般会有较高的故障率,因此,HEIDENHAIN 建议三至五年之后,要对硬盘进行检查。 41 4.3 标准文件管理 说明  如果您打算在一个目录下面保存全部文件,或者您已经在老的TNC 控制器上已操作的很熟练,标准文件管理则是最好的方法。 要使用标准文件管理,把 MOD 功能PGM MGT 设置为 STANDART(标准)。 调用文件管理器 按下PGM MGT 按钮:TNC 显示文件管理窗口(见右图)。 窗口显示您储存在TNC 中的全部文件。每一个文件显示附加信息: 显示 意义 文件名 最多 16 各字符的名称和文件类型 字节 文件大小,字节数 状态 文件属性: E 在运转的编程和编辑...
