473离心通风机性能表

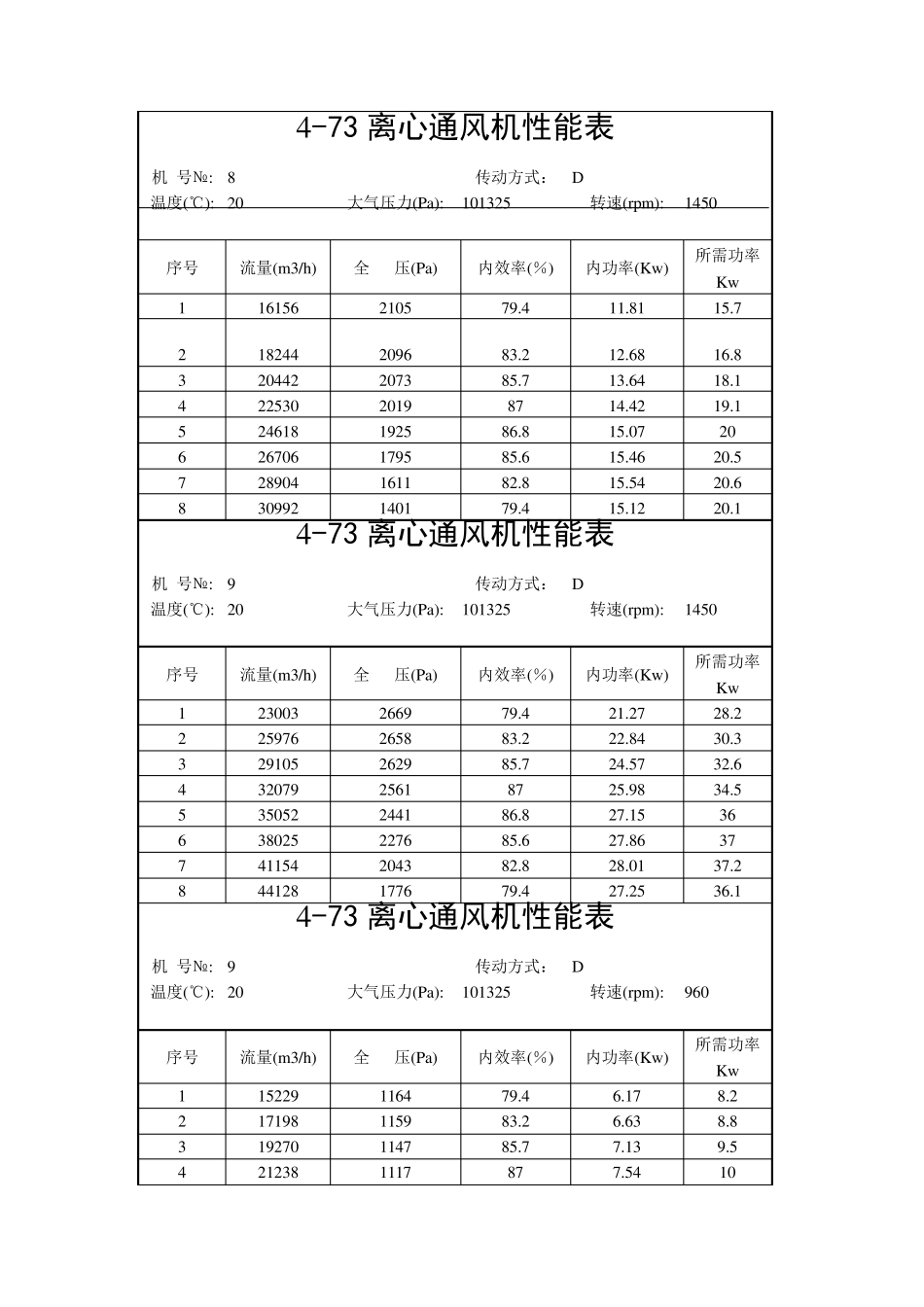

4-73 离心通风机性能表 机 号№: 8 传动方式： D 温度(℃): 20 大气压力(Pa): 101325 转速(rpm): 1450 序号 流量(m3/h) 全 压(Pa) 内效率(％) 内功率(Kw ) 所需功率 Kw 1 16156 2105 79.4 11.81 15.7 2 18244 2096 83.2 12.68 16.8 3 20442 2073 85.7 13.64 18.1 4 22530 2019 87 14.42 19.1 5 24618 1925 86.8 15.07 20 6 26706 1795 85.6 15.46 20.5 7 28904 1611 82.8 15.54 20.6 8 30992 1401 79.4 15.12 20.1 4-73 离心通风机性能表 机 号№: 9 传动方式： D 温度(℃): 20 大气压力(Pa): 101325 转速(rpm): 1450 序号 流量(m3/h) 全 压(Pa) 内效率(％) 内功率(Kw ) 所需功率 Kw 1 23003 2669 79.4 21.27 28.2 2 25976 2658 83.2 22.84 30.3 3 29105 2629 85.7 24.57 32.6 4 32079 2561 87 25.98 34.5 5 35052 2441 86.8 27.15 36 6 38025 2276 85.6 27.86 37 7 41154 2043 82.8 28.01 37.2 8 44128 1776 79.4 27.25 36.1 4-73 离心通风机性能表 机 号№: 9 传动方式： D 温度(℃): 20 大气压力(Pa): 101325 转速(rpm): 960 序号 流量(m3/h) 全 压(Pa) 内效率(％) 内功率(Kw ) 所需功率 Kw 1 15229 1164 79.4 6.17 8.2 2 17198 1159 83.2 6.63 8.8 3 19270 1147 85.7 7.13 9.5 4 21238 1117 87 7.54 10 5 23207 1065 86.8 7.88 10.5 6 25175 993 85.6 8.09 10.7 7 27247 892 82.8 8.13 10.8 8 29215 776 79.4 7.91 10.5 4-73 离心通风机性能表 机 号№: 10 传动方式： D 温度(℃): 20 大气压力(Pa): 101325 转速(rpm): 1450 序号 流量(m3/h) 全 压(Pa) 内效率(％) 内功率(Kw ) 所需功率 Kw 1 31554 3302 79.4 36.03 47.8 2 35632 3288 83.2 38.68 51.3 3 39925 3253 85.7 41.61 55.2 4 44004 3168 87 44 58.4 5 48082 3020 86.8 45.98 61 6 52160 2815 85.6 47.18 62.6 7 56453 2526 82.8 47.43 62.9 8 60532 2196 79.4 46.15 61.2 4-73 离心通风机性能表 机 号№: 10 传动方式： D 温度(℃): 20 大气压力(Pa): 101325 转速(rpm): 960 序号 流量(m3/h) 全 压(Pa) 内效率(％) 内功率(Kw ) 所需功率 Kw 1 20891 1438 7...
