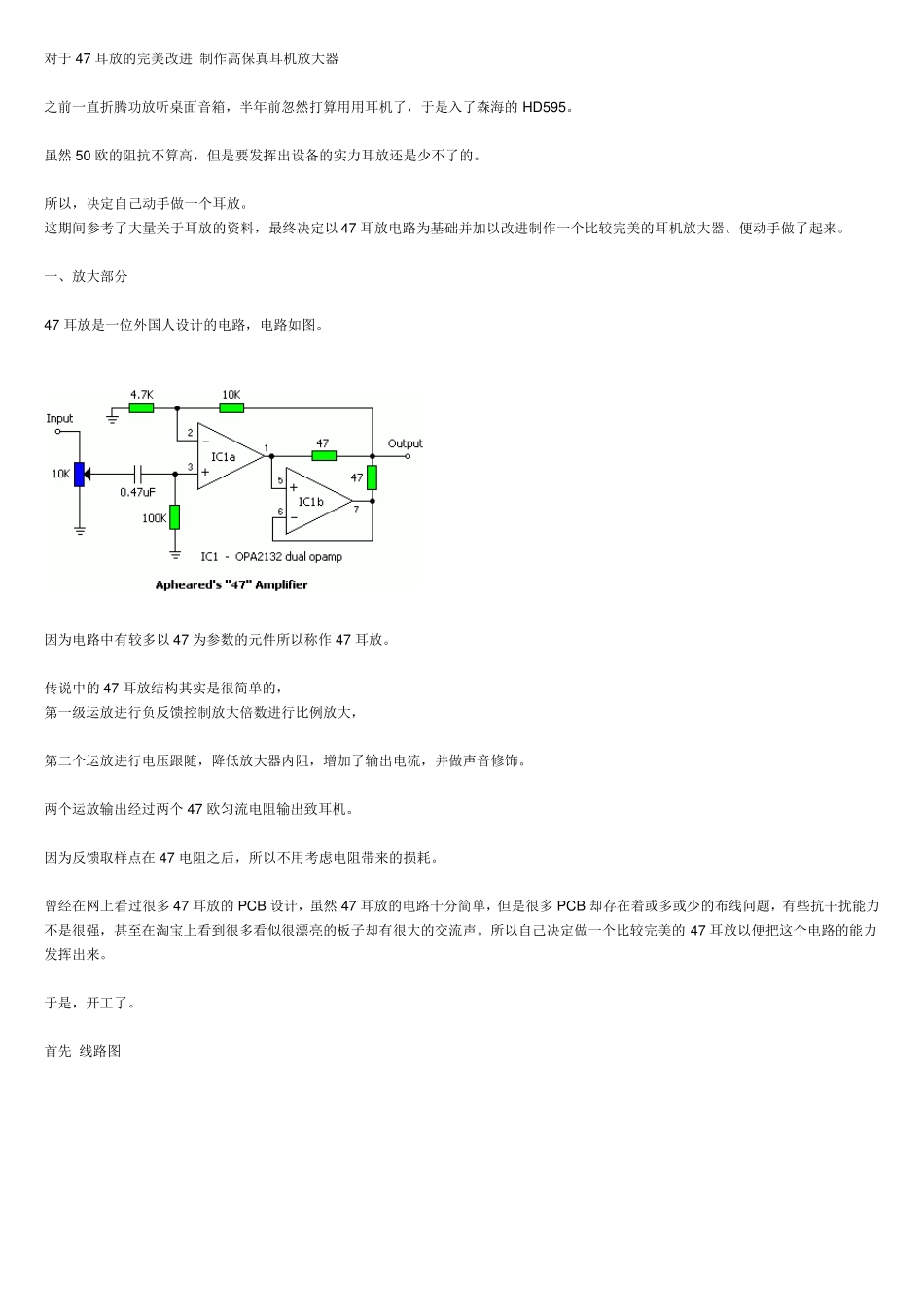

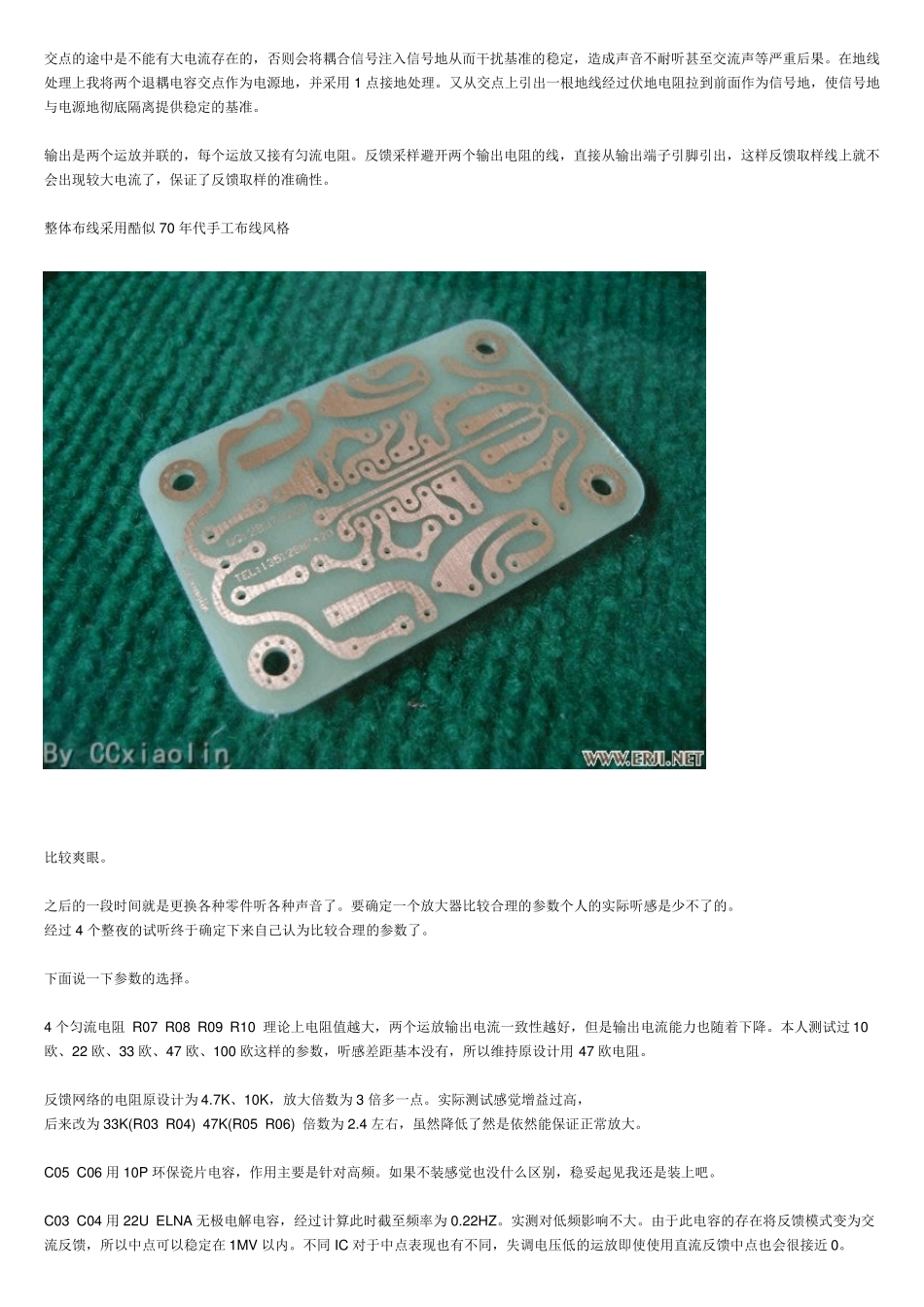

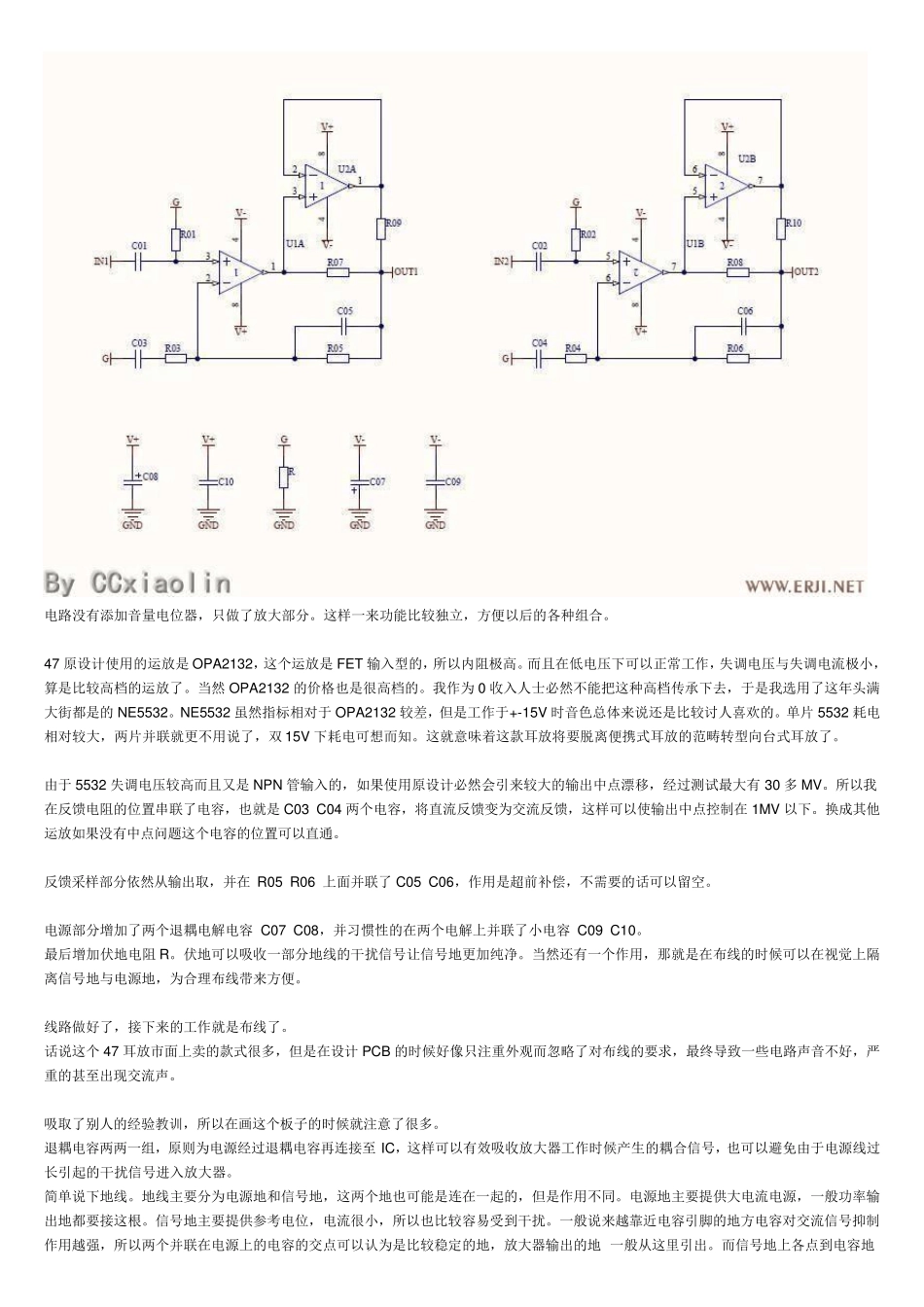

对于47 耳放的完美改进 制作高保真耳机放大器 之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595。 虽然50 欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。 所以,决定自己动手做一个耳放。 这期间参考了大量关于耳放的资料,最终决定以47 耳放电路为基础并加以改进制作一个比较完美的耳机放大器。便动手做了起来。 一、放大部分 47 耳放是一位外国人设计的电路,电路如图。 因为电路中有较多以47 为参数的元件所以称作47 耳放。 传说中的47 耳放结构其实是很简单的, 第一级运放进行负反馈控制放大倍数进行比例放大, 第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。 两个运放输出经过两个47 欧匀流电阻输出致耳机。 因为反馈取样点在 47 电阻之后,所以不用考虑电阻带来的损耗。 曾经在网上看过很多 47 耳放的PCB 设计,虽然47 耳放的电路十分简单,但是很多 PCB 却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。所以自己决定做一个比较完美的47 耳放以便把这个电路的能力发挥出来。 于是,开工了。 首先 线路图 电路没有添加音量电位器,只做了放大部分。这样一来功能比较独立,方便以后的各种组合。 47 原设计使用的运放是 OPA2132,这个运放是 FET 输入型的,所以内阻极高。而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。当然 OPA2132 的价格也是很高档的。我作为 0 收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的 NE5532。NE5532 虽然指标相对于 OPA2132 较差,但是工作于+-15V 时音色总体来说还是比较讨人喜欢的。单片 5532 耗电相对较大,两片并联就更不用说了,双 15V 下耗电可想而知。这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。 由于 5532 失调电压较高而且又是 NPN 管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测试最大有30 多 MV。所以我在反馈电阻的位置串联了电容,也就是 C03 C04 两个电容,将直流反馈变为交流反馈,这样可以使输出中点控制在 1MV 以下。换成其他运放如果没有中点问题这个电容的位置可以直通。 反馈采样部分依然从输出取,并在 R05 R06 上面并联了C05 C06,作用是超前补偿,不需要的话可以留空。 电源部分增加了...
