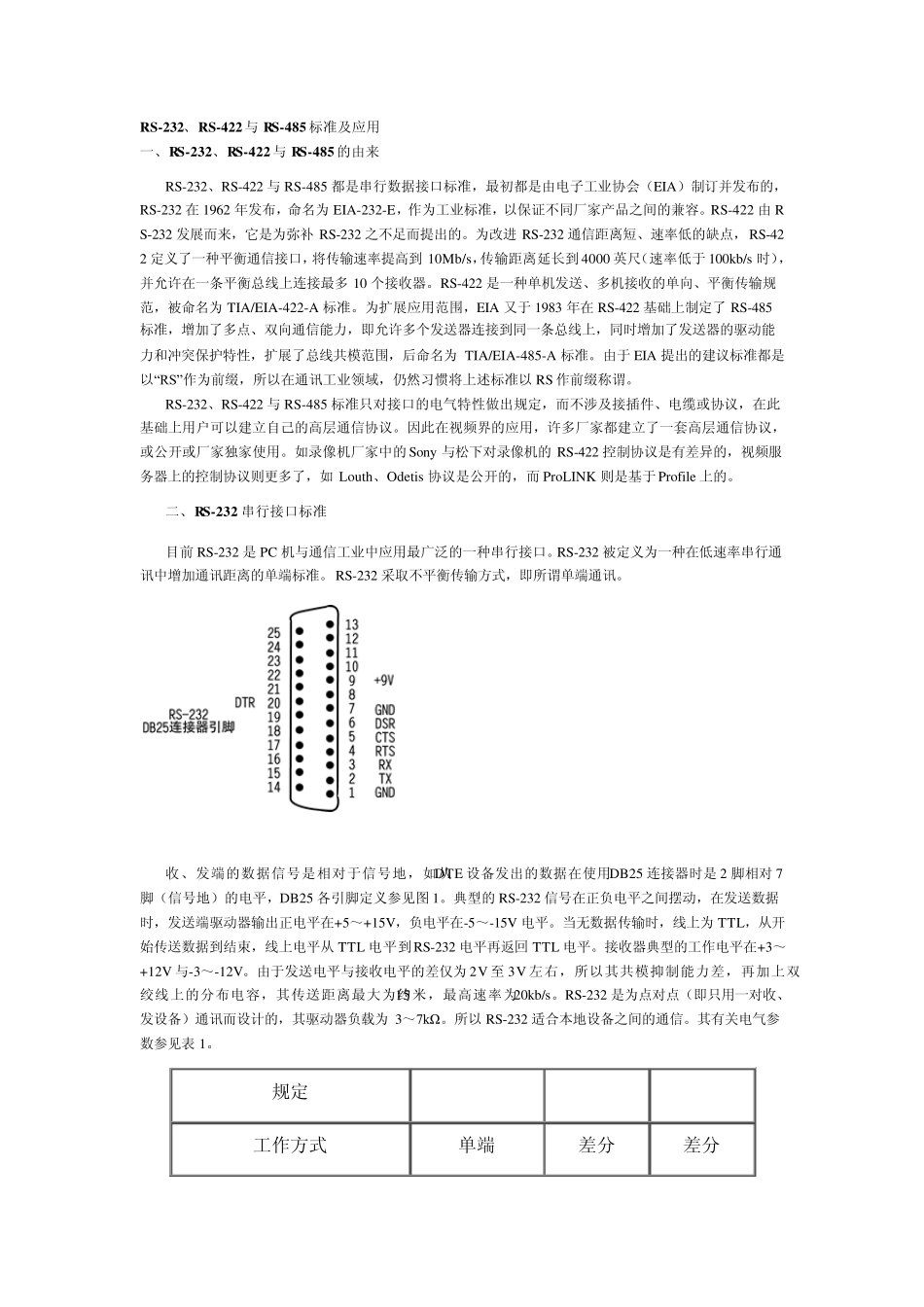

RS-232、RS-422 与 RS-485 标准及应用 一、RS-232、RS-422 与 RS-485 的由来 RS-232、RS-422 与 RS-485 都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232 在 1962 年发布，命名为 EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-422 由 RS-232 发展而来，它是为弥补 RS-232 之不足而提出的。为改进 RS-232 通信距离短、速率低的缺点，RS-422 定义了一种平衡通信接口，将传输速率提高到 10Mb/s，传输距离延长到 4000 英尺（速率低于 100kb/s 时），并允许在一条平衡总线上连接最多 10 个接收器。RS-422 是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。为扩展应用范围，EIA 又于 1983 年在 RS-422 基础上制定了 RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为 TIA/EIA-485-A 标准。由于 EIA 提出的建议标准都是以“RS” 作为前缀，所以在通讯工业领域，仍然习惯将上述标准以 RS 作前缀称谓。 RS-232、RS-422 与 RS-485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。如录像机厂家中的 Sony 与松下对录像机的 RS-422 控制协议是有差异的，视频服务器上的控制协议则更多了，如 Lou th、Odetis 协议是公开的，而 ProLINK 则是基于 Profile 上的。 二、RS-232 串行接口标准 目前 RS-232 是 PC 机与通信工业中应用最广泛的一种串行接口。RS-232 被定义为一种在低速率串行通讯中增加通讯距离的单端标准。 RS-232 采取不平衡传输方式，即所谓单端通讯。 收、发端的数据信号是相对于信号地，如从DTE 设备发出的数据在使用DB25 连接器时是 2 脚相对 7脚（信号地）的电平，DB25 各引脚定义参见图 1。典型的 RS-232 信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V 电平。当无数据传输时，线上为 TTL，从开始传送数据到结束，线上电平从 TTL 电平到RS-232 电平再返回 TTL 电平。接收器典型的工作电平在+3～+12V 与-3～-12V。由于发送电平与接收电平的差仅为 2V 至 3V 左右，所以其共模抑制能...
