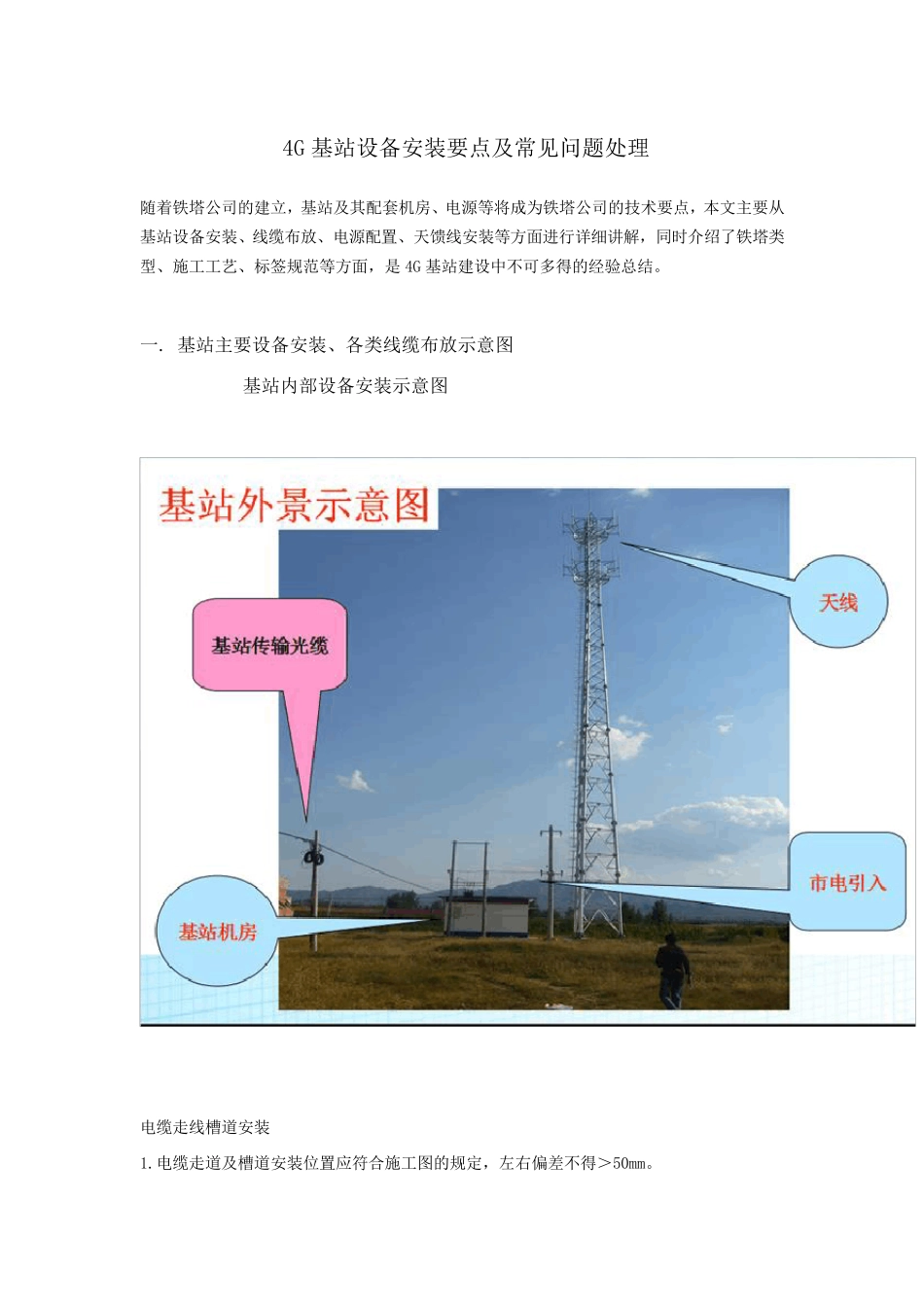

4G 基站设备安装要点及常见问题处理 随着铁塔公司的建立，基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签规范等方面，是 4G 基站建设中不可多得的经验总结。 一. 基站主要设备安装、各类线缆布放示意图 基站内部设备安装示意图 电缆走线槽道安装 1.电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。 2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。 3.电缆走道安装牢固稳定，具备防震功能。 4.电缆应有序地绑扎在走道上。 基站内部走线槽道布线安装 信号线的布放 1. 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。 2. 屏蔽线外层应与接地体连接可靠。 3. 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。 4. 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。 5.信号线、高频馈线、电源线应分开布放。 电源线和地线的安装 1.电源线和地线安装方法： 根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、 和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长。用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排连接。 2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、工作地线（一般为蓝色），保护地线（一般为黄色）。但 有 时 不同 厂 家 提 供 的电源线的颜 色和线经 大小 不同 。 二. 基站电源：交流、直流配电箱开关电源、远供电源 电池设备的安装 1、通信基站电源系统的组成 2、通信基站交流供电系统 3、通信基站直流供电系统 4、蓄电池 5、远供电源 基站交流供电系统组成 基站要求引入一路以上的市电电源。乡镇及农村基站交流电源引入容量建议为15kW，一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。 基站交流供电系统由一路380V 交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。 基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交...
