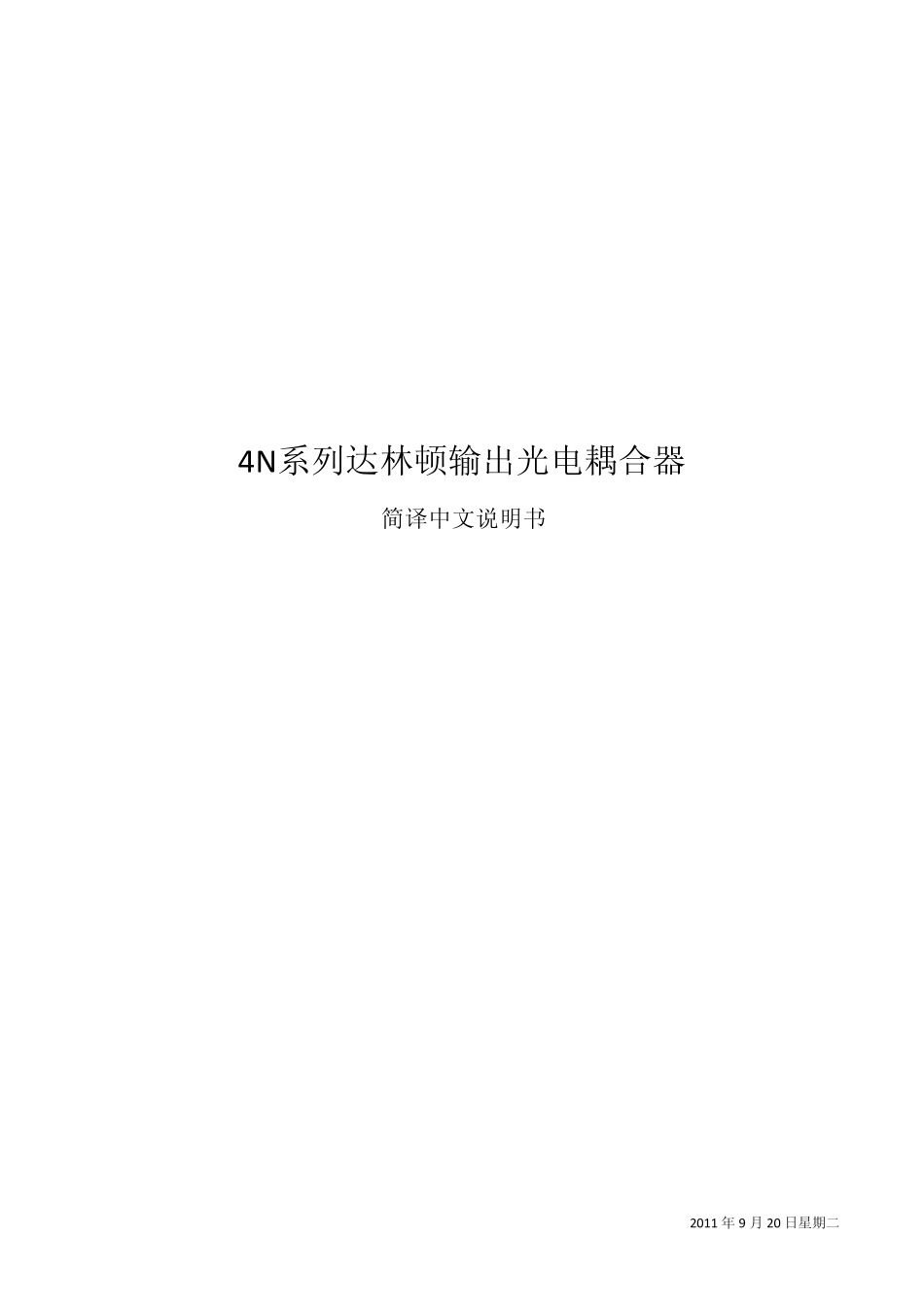

4N系列达林顿输出光电耦合器中文说明书

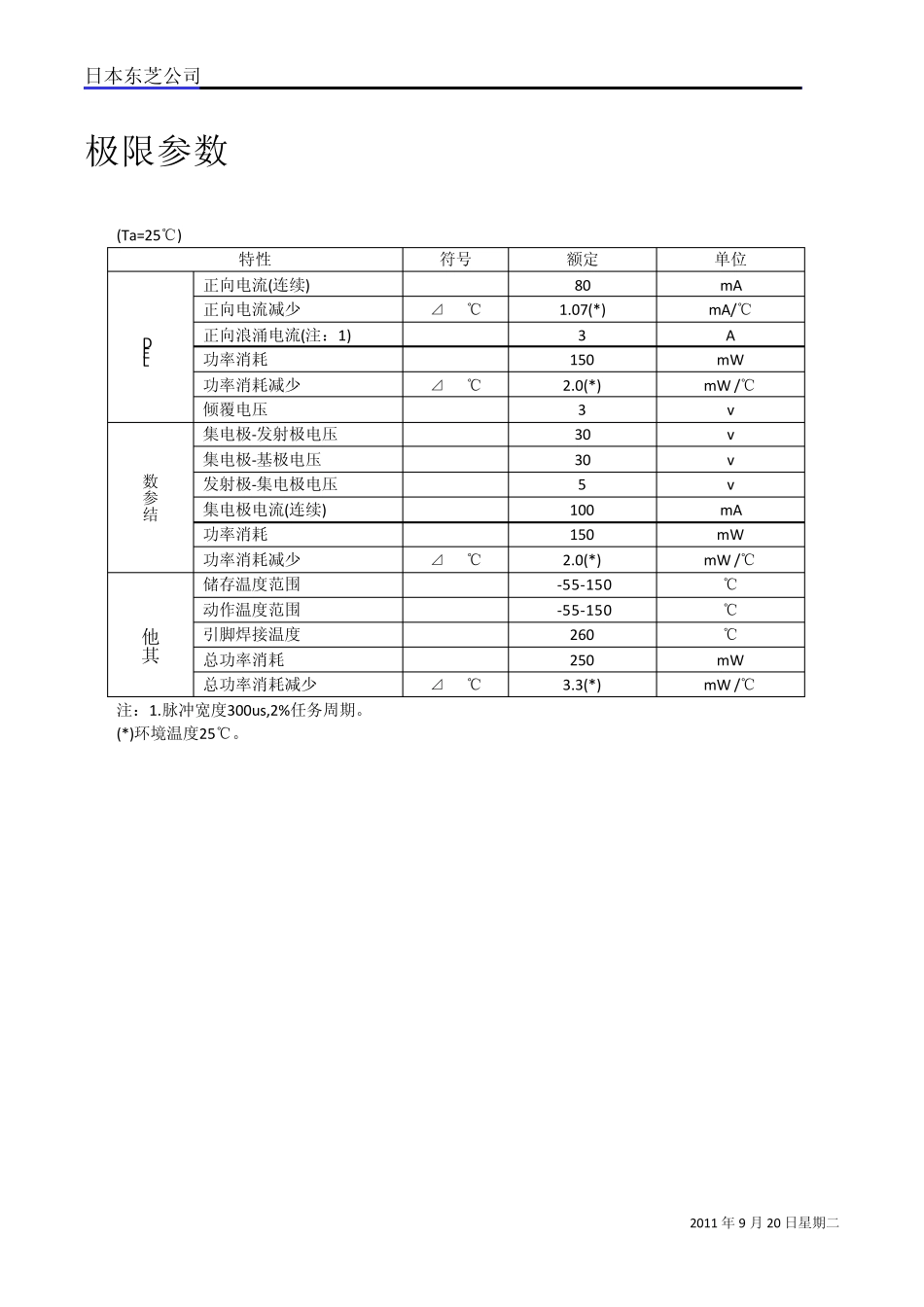

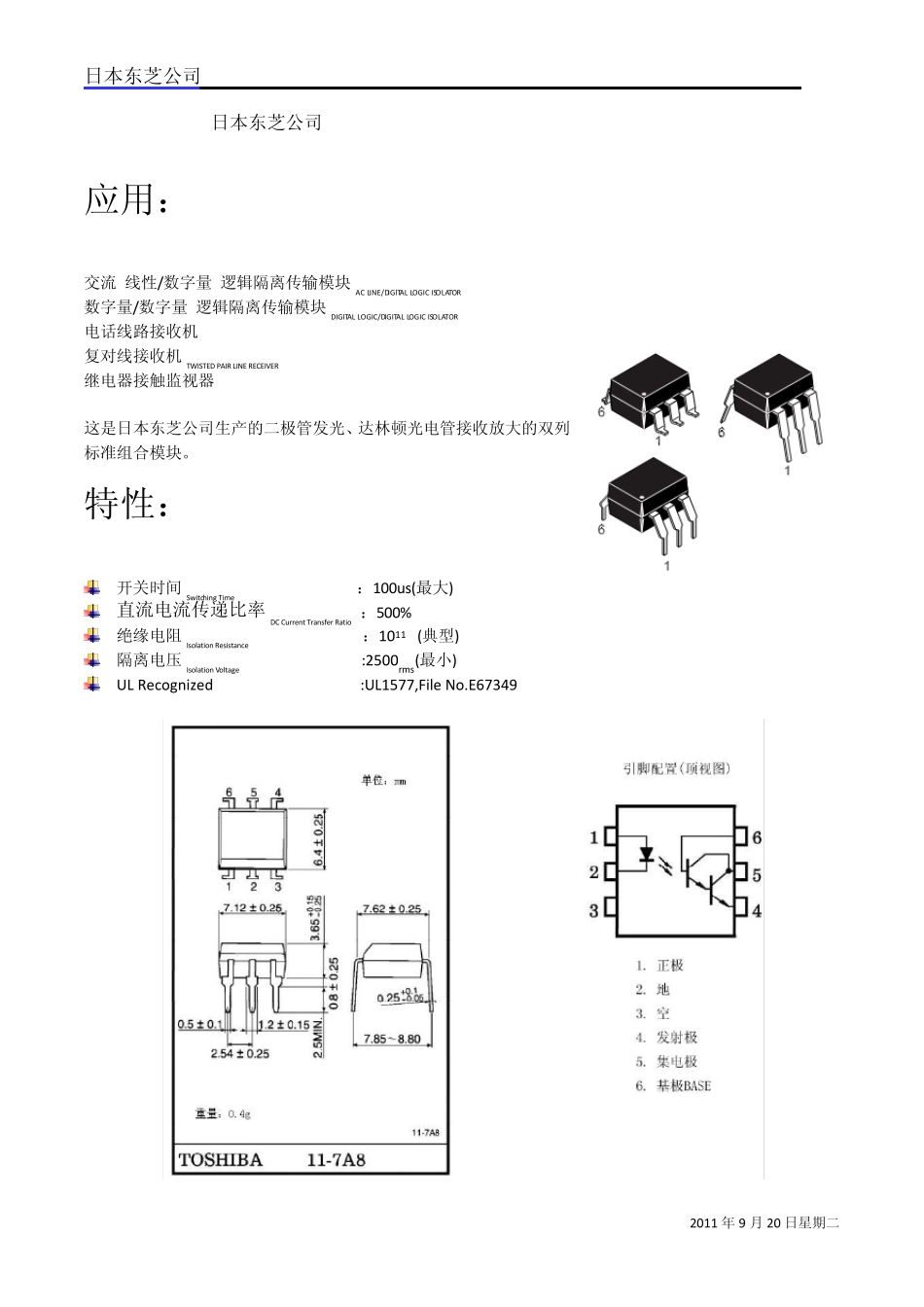

2011 年9 月20 日星期二 4N系列达林顿输出光电耦合器 简译中文说明书 日本东芝公司TOSHIBA 4N29 4N29A 4N30 4N31 4N32 4N32A 4N33(Short) 2011 年9 月20 日星期二 日本东芝公司 PHOTOCOUPLER GaAs IRED & PHOTO-TRANSISTOR 4N29(Short) 4N29A(Short) 4N30(Short) 4N31(Short) 4N32(Short) 4N32A(Short) 4N33(Short) 应用： 交流 线性/数字量 逻辑隔离传输模块AC LINE/DIGlTAL LOGIC ISOLATOR 数字量/数字量 逻辑隔离传输模块DIGITAL LOGIC/DIGITAL LOGIC ISOLATOR 电话线路接收机TELEPHONE LINE RECEIVER 复对线接收机TWISTED PAIR LINE RECEIVER 继电器接触监视器RELAY CONTACT MONITOR 这是日本东芝公司生产的二极管发光、达林顿光电管接收放大的双列标准组合模块。 特性： 开关时间Switching Time ：100us(最大) 直流电流传递比率DC Current Transfer Ratio ：500% 绝缘电阻Isolation Resistance ：1011Ω(典型) 隔离电压Isolation Voltage :2500rms(最小) UL Recognized :UL1577,File No.E67349 日本东芝公司TOSHIBA 4N29 4N29A 4N30 4N31 4N32 4N32A 4N33(Short) 2011 年9 月20 日星期二 极限参数 (Ta=25℃) 特性 符号 额定 单位 LED 正向电流(连续) IF 80 mA 正向电流减少 ⊿IF/℃ 1.07(*) mA/℃ 正向浪涌电流(注：1) IPF 3 A 功率消耗 PD 150 mW 功率消耗减少 ⊿PD/℃ 2.0(*) mW /℃ 倾覆电压 VR 3 v 结参数 集电极-发射极电压 BVCEO 30 v 集电极-基极电压 BVCBO 30 v 发射极-集电极电压 BVECO 5 v 集电极电流(连续) IC 100 mA 功率消耗 PC 150 mW 功率消耗减少 ⊿PC/℃ 2.0(*) mW /℃ 其他coupled 储存温度范围 Tstg -55-150 ℃ 动作温度范围 Topr -55-150 ℃ 引脚焊接温度 Tsol 260 ℃ 总功率消耗 PT 250 mW 总功率消耗减少 ⊿PT/℃ 3.3(*) mW /℃ 注：1.脉冲宽度300us,2%任务周期。 (*)环境温度25℃。 日本东芝公司TOSHIBA 4N29 4N29A 4N30 4N31 4N32 4N32A 4N33(Short) 2011 年9 月20 日星期二 电气特性 (Ta=25℃) 特性 符号 测试条件 最小 典型 最大 单位 LED 正向电压 VF IF=10mA - 1.15 1.5 v 倾覆电流Reverse Current IR VR=3v - - 100 uA 电容 CD V=0，f=1MHz - 30 - pF 结参数 直流正向电流增益 hFE ...
