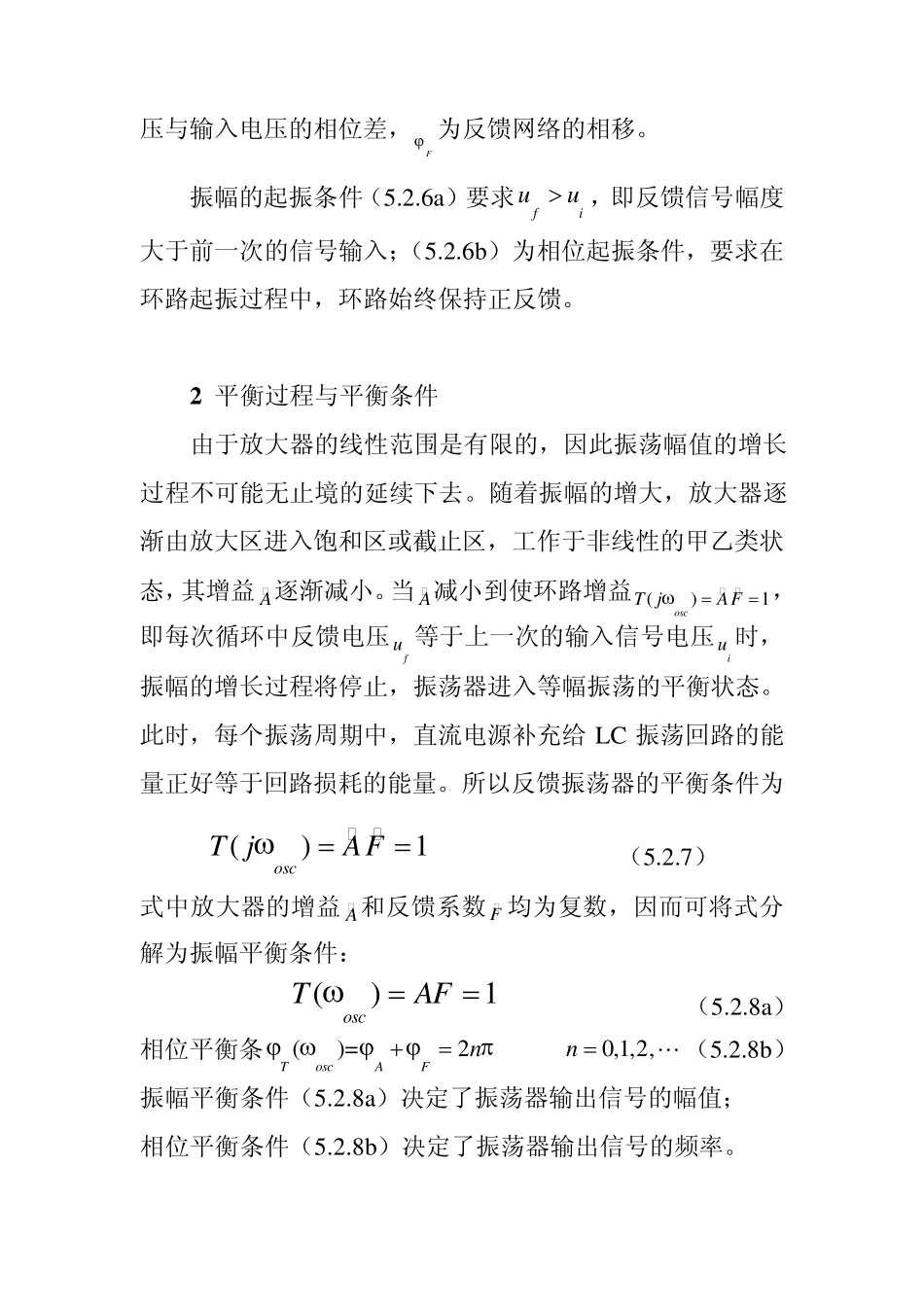

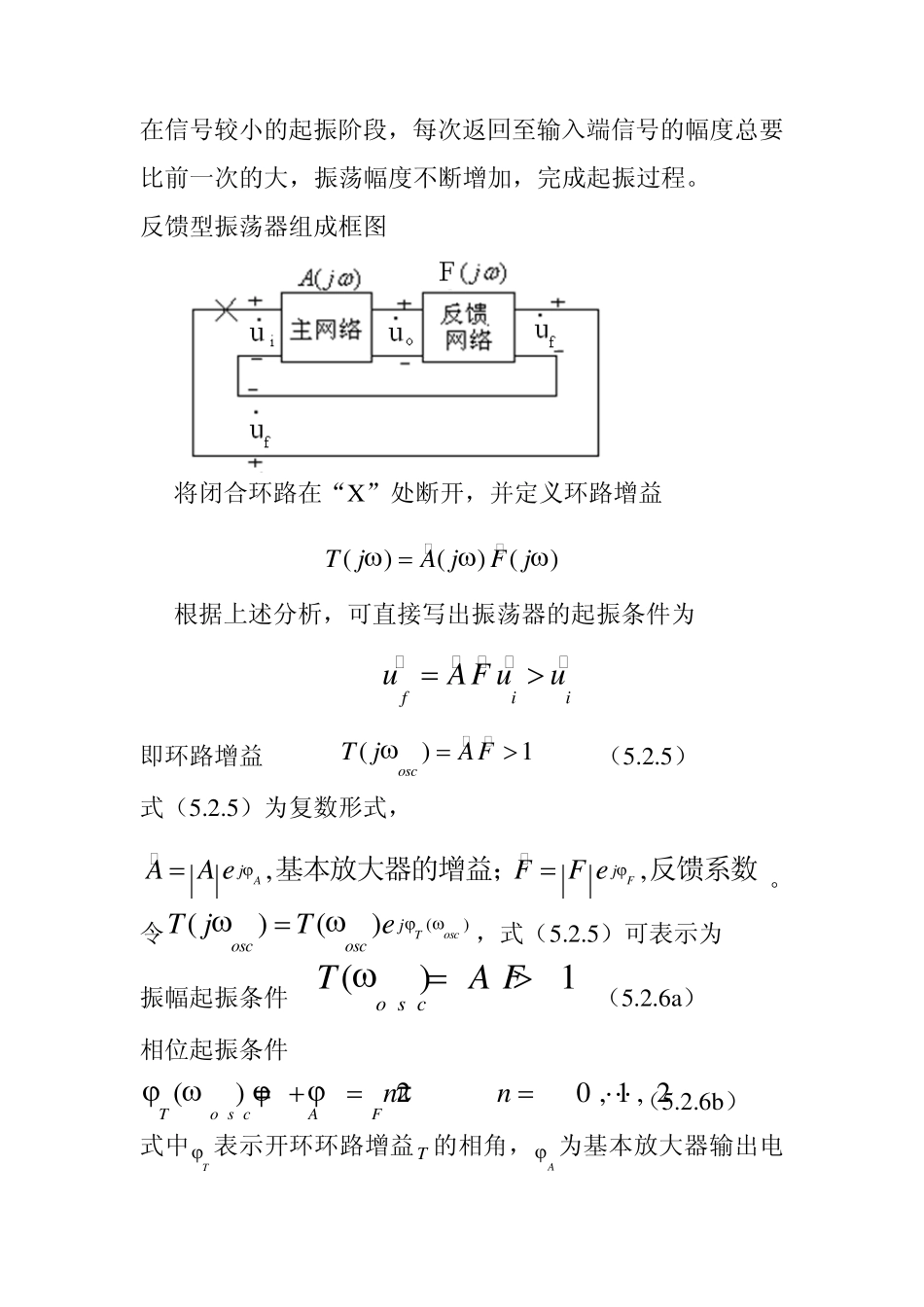

5 .2 .3 反馈型振荡器的振荡条件 一个反馈振荡器要产生稳定的振荡必须满足三个条件: 起振条件, 保证接通电源后能逐步建立起振荡; 平衡条件,保证起振之后能够进入维持等幅持续振荡的平衡状态; 稳定条件,保证平衡状态不因外界不稳定因素影响而受到破坏。 1 起振过程与起振条件 起振过程是指接通电源后,振荡从无到有的建立过程。起振条件又称自激条件。它表示振荡电路在接通电源时,输出信号从无到有建立起来应满足的条件。 振荡器最初的激励从何而来? 第一,来源于放大管基极电压BV ,电压BV 在开机后由零升至定值,就相当于接入一个阶跃信号,此阶跃信号含有多种频率分量; 第二,电路各部分存在许多形式的扰动,如管子的内部噪声、输入回路电阻的热噪声等,这些噪声和干扰所含有的频率成分十分丰富。这些微小的扰动电压或电流经过振荡器放大管的放大,加至负载回路及反馈网络,由于负载谐振回路的选频作用,只有与谐振回路的固有谐振频率osc 相同的那个频率成分才能在负载回路两端产生电压。由于正反馈的存在,这一微弱信号经过放大,反馈,再放大,再反馈,往复循环在信号较小的起振阶段,每次返回至输入端信号的幅度总要比前一次的大,振荡幅度不断增加,完成起振过程。 反馈型振荡器组成框图 将闭合环路在“X”处断开,并定义环路增益 ()()()T jA jF j 根据上述分析,可直接写出振荡器的起振条件为 fiiuAF uu 即环路增益 ()1oscT jAF (5.2.5) 式(5.2.5)为复数形式,,,AFjjAA eFF e基本放大器的增益;反馈系数 。 令()()()oscTjoscoscT jTe,式(5.2.5)可表示为 振幅起振条件 ()1o s cTA F (5.2.6a) 相位起振条件 () =20 , 1 , 2To s cAFnn  (5.2.6b) 式中T 表示开环环路增益T 的相角,A 为基本放大器输出电压与输入电压的相位差,F 为反馈网络的相移。 振幅的起振条件(5.2.6a)要求fiuu,即反馈信号幅度大于前一次的信号输入;(5.2.6b)为相位起振条件,要求在环路起振过程中,环路始终保持正反馈。 2 平衡过程与平衡条件 由于放大器的线性范围是有限的,因此振荡幅值的增长过程不可能无止境的延续下去。随着振幅的增大,放大器逐渐由放大区进入饱和区或截止区,工作于非线性的甲乙类状态,其增益 A 逐渐减小。当 A 减小到使环路增益 ()1oscT jA...
