500kv输电电线路工程铁塔组立作业方案_secret

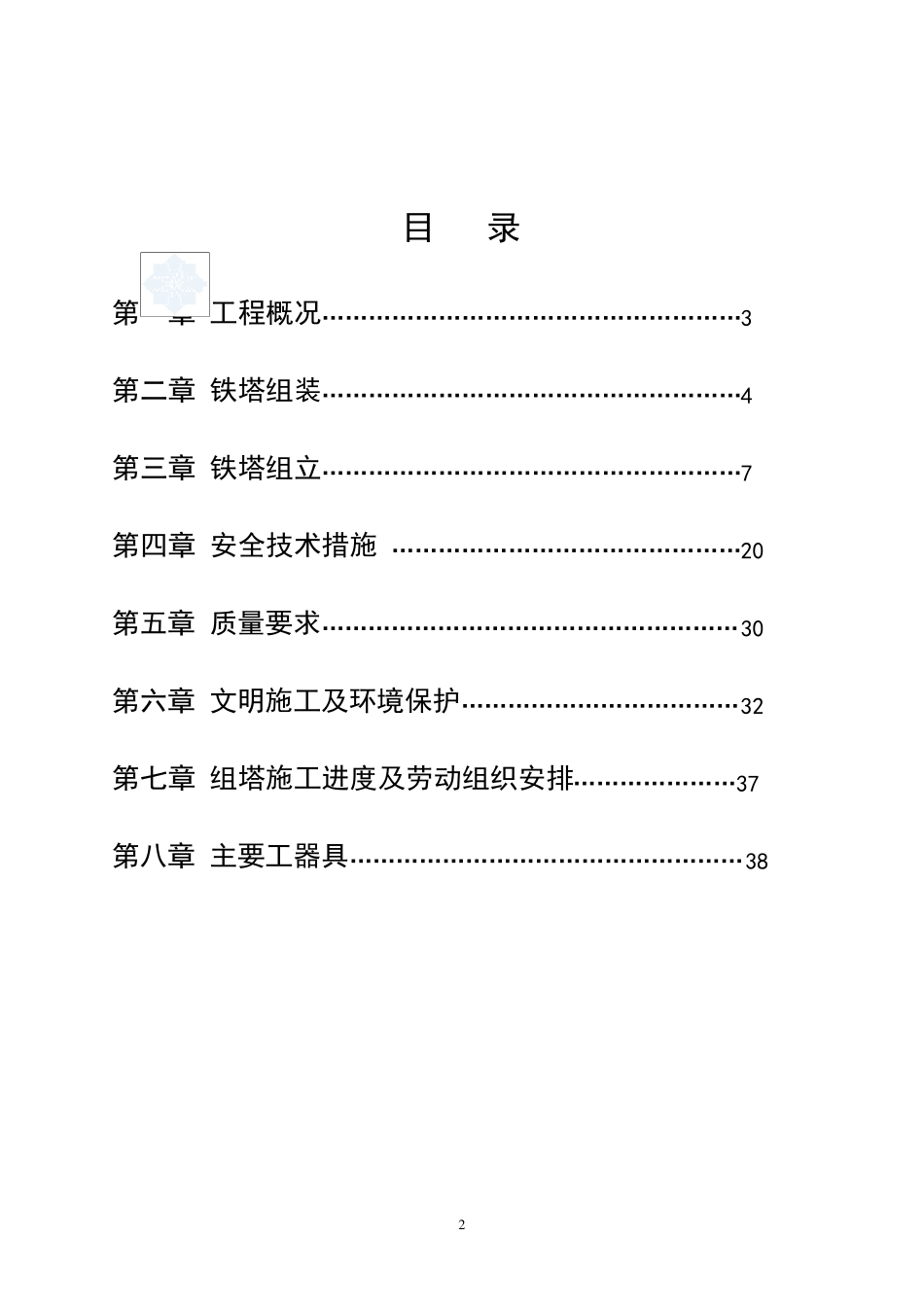

2 目 录 第一章 工程概况………………………………………………3 第二章 铁塔组装………………………………………………4 第三章 铁塔组立………………………………………………7 第四章 安全技术措施 ………………………………………20 第五章 质量要求………………………………………………30 第六章 文明施工及环境保护………………………………32 第七章 组塔施工进度及劳动组织安排…………………37 第八章 主要工器具……………………………………………38 梦山-昌北Ⅱ回 500kV 输电线路工程 铁塔组立施工作业指导书 3 第 一 章 工 程 概 况 1、 *****-*****Ⅱ回 ５ ０ ０ kV 输 电 线 路 工 程 ， 起 点 为 *****500kV 变 电站 ， 终 点 为 *****500kV 开 关 站 。 线 路 亘 长 55.472km ， 杆 塔 126 基 ； 导 线 采用 4×LGJ-400/35 型 钢 芯 铝 绞 线 ， 地 线 一 根 采 用 OPGW（ 24 芯 ） 光 纤 复 合 地线 ； 另 一 根 在 *****变 出 线 段 4.9km 及 *****开 关 站 出 线 段 10.5km 共 15.4km采 用 JLB35-120 铝 包 钢 良 导 体 地 线 ， 其 余 为 GJ-80 型 镀 锌 钢 绞 线 。 2、 本 工 程 主 干 运 输 道 路 条 件 较 好 ， 大 部 分 桩 号 可 利 用 乡 间 公 路 运 输 。 3、 本 工 程 线 路 前 进 方 向 及 塔 腿 编 号 规 定 如 下 图 ， 各 塔 位 的 前 后 左 右均 以 此 为 准 。 4、 本 工 程 共 有 三 种 塔 型 ， 其 中 单 回 路 直 线 塔 九 种 ,分 别 为 ：ZB1、 ZB2、ZB3、 ZB4、 ZBC1、 ZBC2、 ZBC3、 ZBC4 和 ZBC5。 耐 张 转 角 塔 四 种 JC1、JC2、 J3 和 JC4。 终 端 塔 一 种 DJC。 5、 各 种 塔 型 示 意 图 如 下 ： A B A B D C 塔位中心桩 大号 D C 塔位中心桩 大号 左 右 左 右 J 类塔 ZB 类塔 小号 小号 梦山-昌北Ⅱ回 500kV 输电线路工程 铁塔组立施工作业指导书 4 注 ：（ 1） 本 工 程 部 分 塔 型 的 四 个 腿 采 用 全 方 位 不 等 高 低 腿 即 短 长 腿 ， 组 装 时 要 注 意 ； （ 2） 单 回 路 铁 塔 JC 横 担 有 长 短 之 分 ， ...
