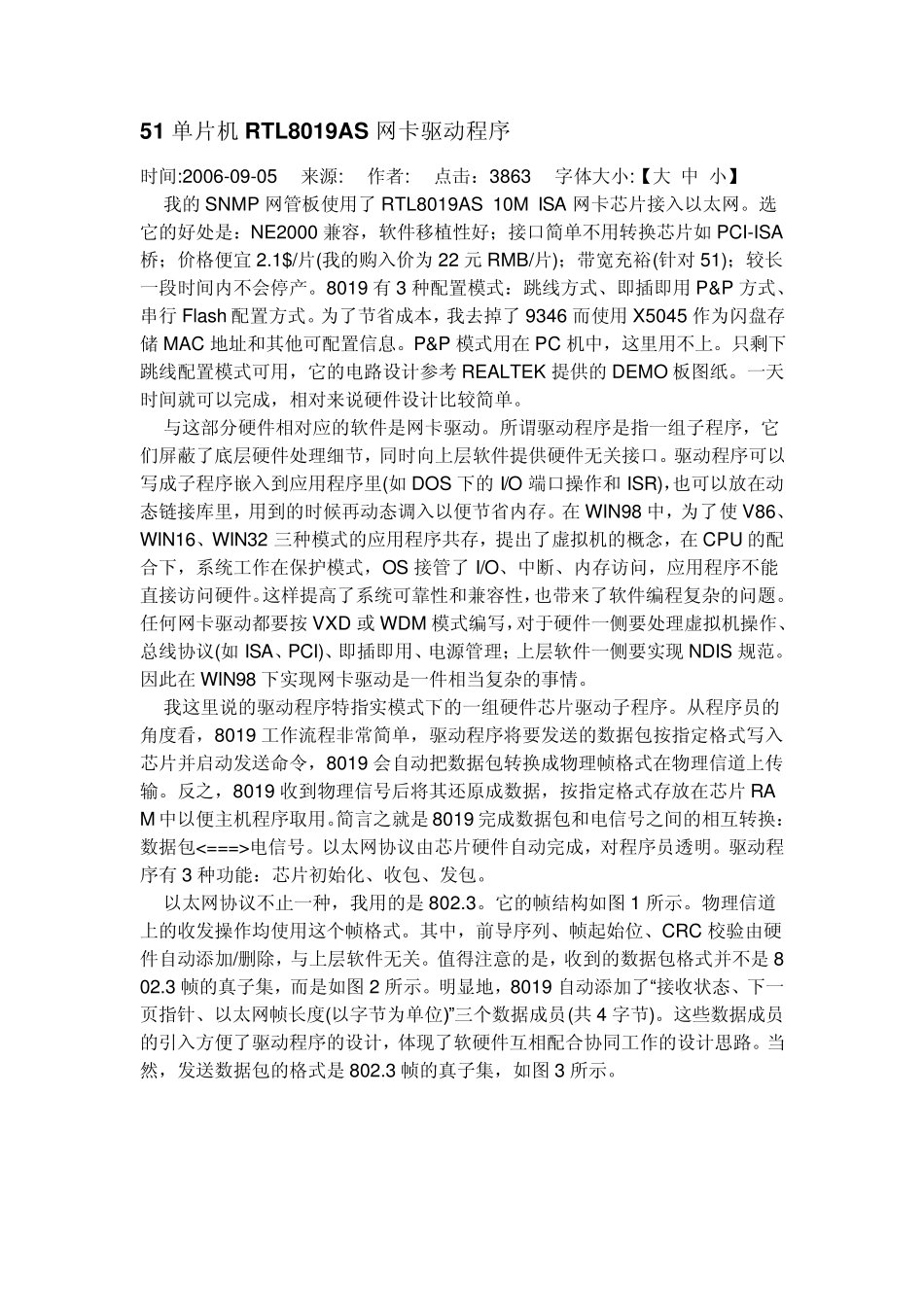

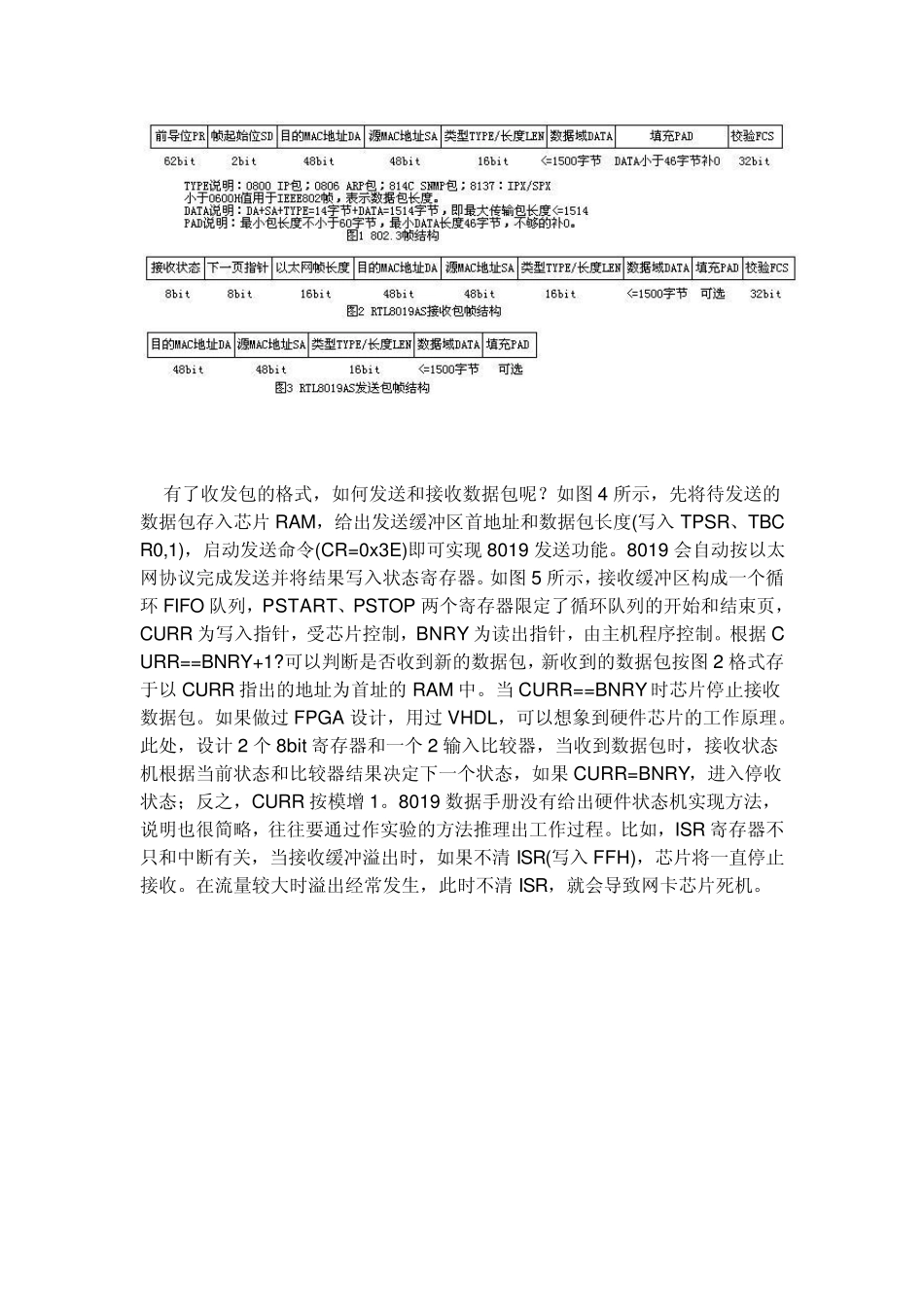

51 单片机RTL8019AS 网卡驱动程序 时间:2006-09-05 来源: 作者: 点击：3863 字体大小:【大 中 小】 我的SNMP 网管板使用了RTL8019AS 10M ISA 网卡芯片接入以太网。选它的好处是：NE2000 兼容，软件移植性好；接口简单不用转换芯片如PCI-ISA桥；价格便宜2.1$/片(我的购入价为22 元RMB/片)；带宽充裕(针对51)；较长一段时间内不会停产。8019 有3 种配置模式：跳线方式、即插即用P&P 方式、串行 Flas h 配置方式。为了节省成本，我去掉了9346 而使用X5045 作为闪盘存储 MAC 地址和其他可配置信息。P&P 模式用在 PC 机中，这里用不上。只剩下跳线配置模式可用，它的电路设计参考 REALTEK 提供的DEMO 板图纸。一天时间就可以完成，相对来说硬件设计比较简单。 与这部分硬件相对应的软件是网卡驱动。所谓驱动程序是指一组子程序，它们屏蔽了底层硬件处理细节，同时向上层软件提供硬件无关接口。驱动程序可以写成子程序嵌入到应用程序里(如DOS 下的I/O 端口操作和 ISR)，也可以放在动态链接库里，用到的时候再动态调入以便节省内存。在 WIN98 中，为了使V86、WIN16、WIN32 三种模式的应用程序共存，提出了虚拟机的概念，在 CPU 的配合下，系统工作在保护模式，OS 接管了I/O、中断、内存访问，应用程序不能直接访问硬件。这样提高了系统可靠性和兼容性，也带来了软件编程复杂的问题。任何网卡驱动都要按 VXD 或 WDM 模式编写，对于硬件一侧要处理虚拟机操作、总线协议(如ISA、PCI)、即插即用、电源管理；上层软件一侧要实现 NDIS 规范。因此在 WIN98 下实现网卡驱动是一件相当复杂的事情。 我这里说的驱动程序特指实模式下的一组硬件芯片驱动子程序。从程序员的角度看，8019 工作流程非常简单，驱动程序将要发送的数据包按指定格式写入芯片并启动发送命令，8019 会自动把数据包转换成物理帧格式在物理信道上传输。反之，8019 收到物理信号后将其还原成数据，按指定格式存放在芯片RAM 中以便主机程序取用。简言之就是8019 完成数据包和电信号之间的相互转换：数据包<===>电信号。以太网协议由芯片硬件自动完成，对程序员透明。驱动程序有3 种功能：芯片初始化、收包、发包。 以太网协议不止一种，我用的是802.3。它的帧结构如图 1 所示。物理信道上的收发操作均使用这个帧格式。其中，前导序列、帧起始位、CRC 校验由硬件自动添加/删除，与上层软件无关。值得注意的是，收到的数据包格式并不...
