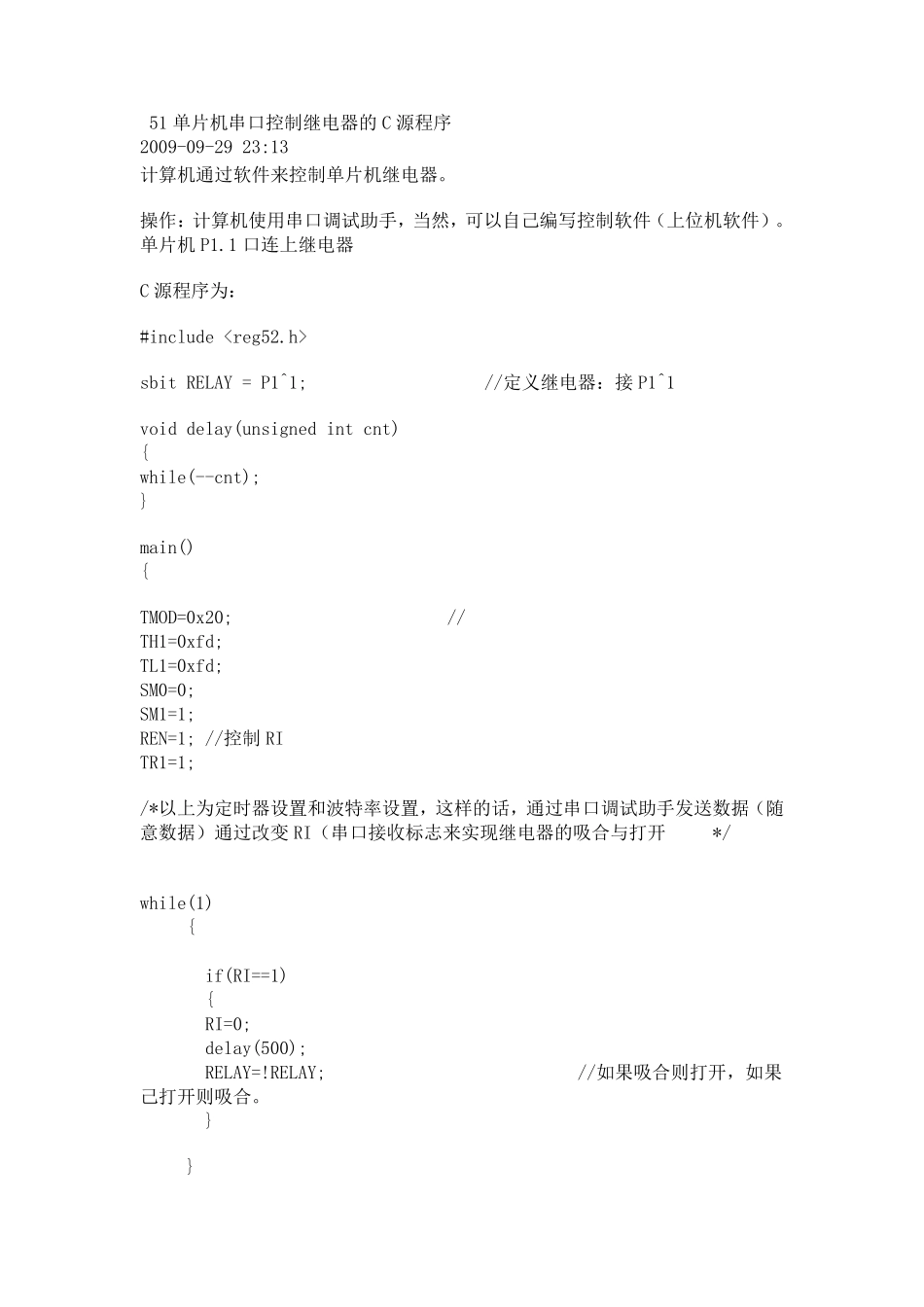

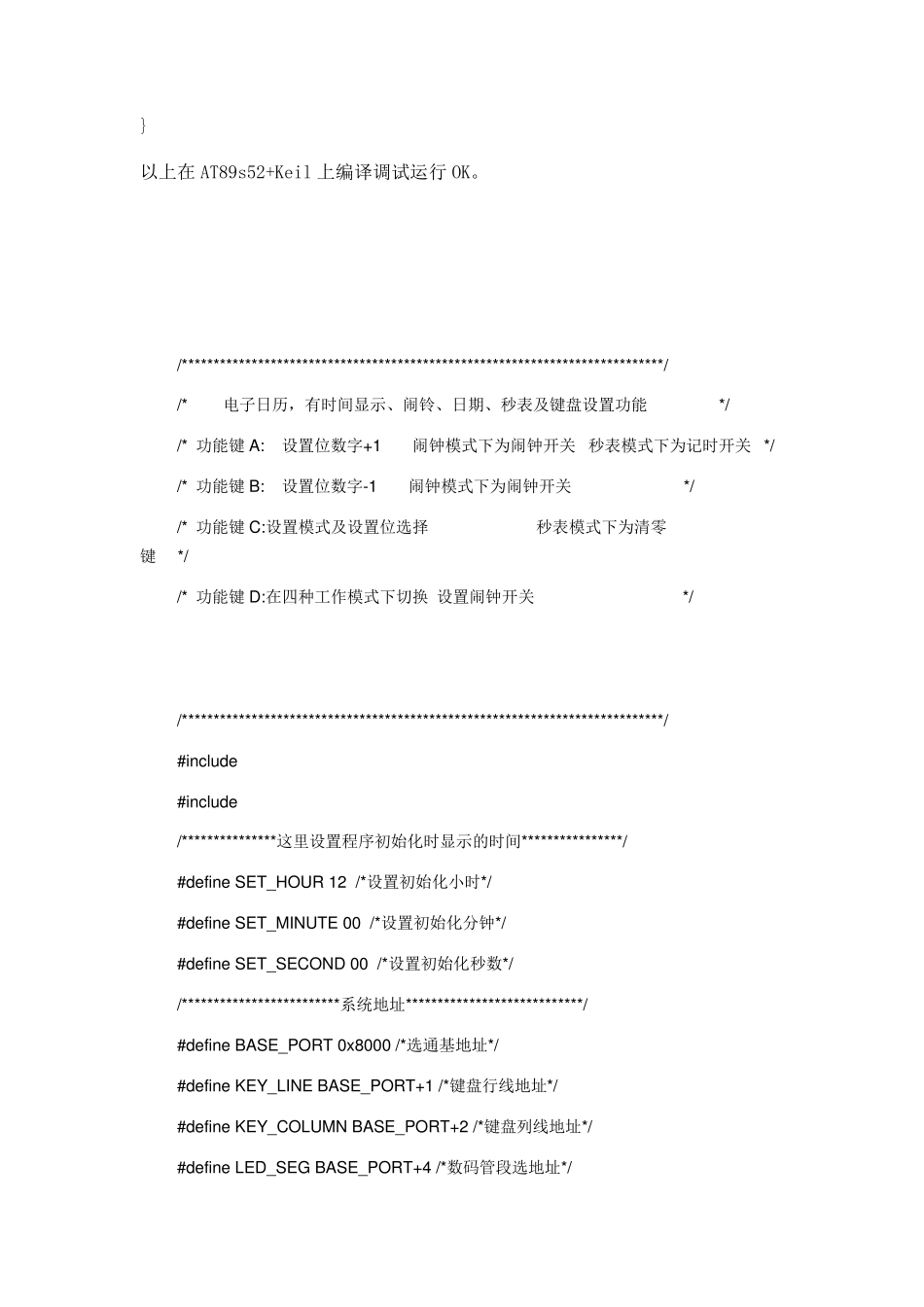

51 单片机串口控制继电器的C 源程序 2009-09-29 23:13 计算机通过软件来控制单片机继电器。 操作：计算机使用串口调试助手，当然，可以自己编写控制软件（上位机软件）。单片机P1.1 口连上继电器 C 源程序为： #include sbit RELAY = P1^1; //定义继电器：接 P1^1 void delay(unsigned int cnt) { while(--cnt); } main() { TMOD=0x20; // TH1=0xfd; TL1=0xfd; SM0=0; SM1=1; REN=1; //控制RI TR1=1; /*以上为定时器设置和波特率设置，这样的话，通过串口调试助手发送数据（随意数据）通过改变 RI（串口接收标志来实现继电器的吸合与打开 */ while(1) { if(RI==1) { RI=0; delay(500); RELAY=!RELAY; //如果吸合则打开，如果己打开则吸合。 } } } 以上在AT89s52+Keil 上编译调试运行OK。 /****************************************************************************/ /* 电子日历，有时间显示、闹铃、日期、秒表及键盘设置功能 */ /* 功能键 A: 设置位数字+1 闹钟模式下为闹钟开关 秒表模式下为记时开关 */ /* 功能键 B: 设置位数字-1 闹钟模式下为闹钟开关 */ /* 功能键 C:设置模式及设置位选择 秒表模式下为清零键 */ /* 功能键 D:在四种工作模式下切换 设置闹钟开关 */ /****************************************************************************/ #include #include /***************这里设置程序初始化时显示的时间****************/ #define SET_HOUR 12 /*设置初始化小时*/ #define SET_MINUTE 00 /*设置初始化分钟*/ #define SET_SECOND 00 /*设置初始化秒数*/ /*************************系统地址****************************/ #define BASE_PORT 0x8000 /*选通基地址*/ #define KEY_LINE BASE_PORT+1 /*键盘行线地址*/ #define KEY_COLUMN BASE_PORT+2 /*键盘列线地址*/ #define LED_SEG BASE_PORT+4 /*数码管段选地址*/ #define LED_BIT BASE_PORT+2 /*数码管位选地址*/ #define LED_ON(x) XBYTE[LED_BIT]=(0x01< #define LED_OFF XBYTE[LED_SEG]=0x00 /*LED 显示空*/ /**************在设置模式下对秒分时的宏定义*****************/ #define SECOND 0 /*对应数码管右边两位*/ #define MINUTE 1 /*对应数码管中间两位*/ #de...
