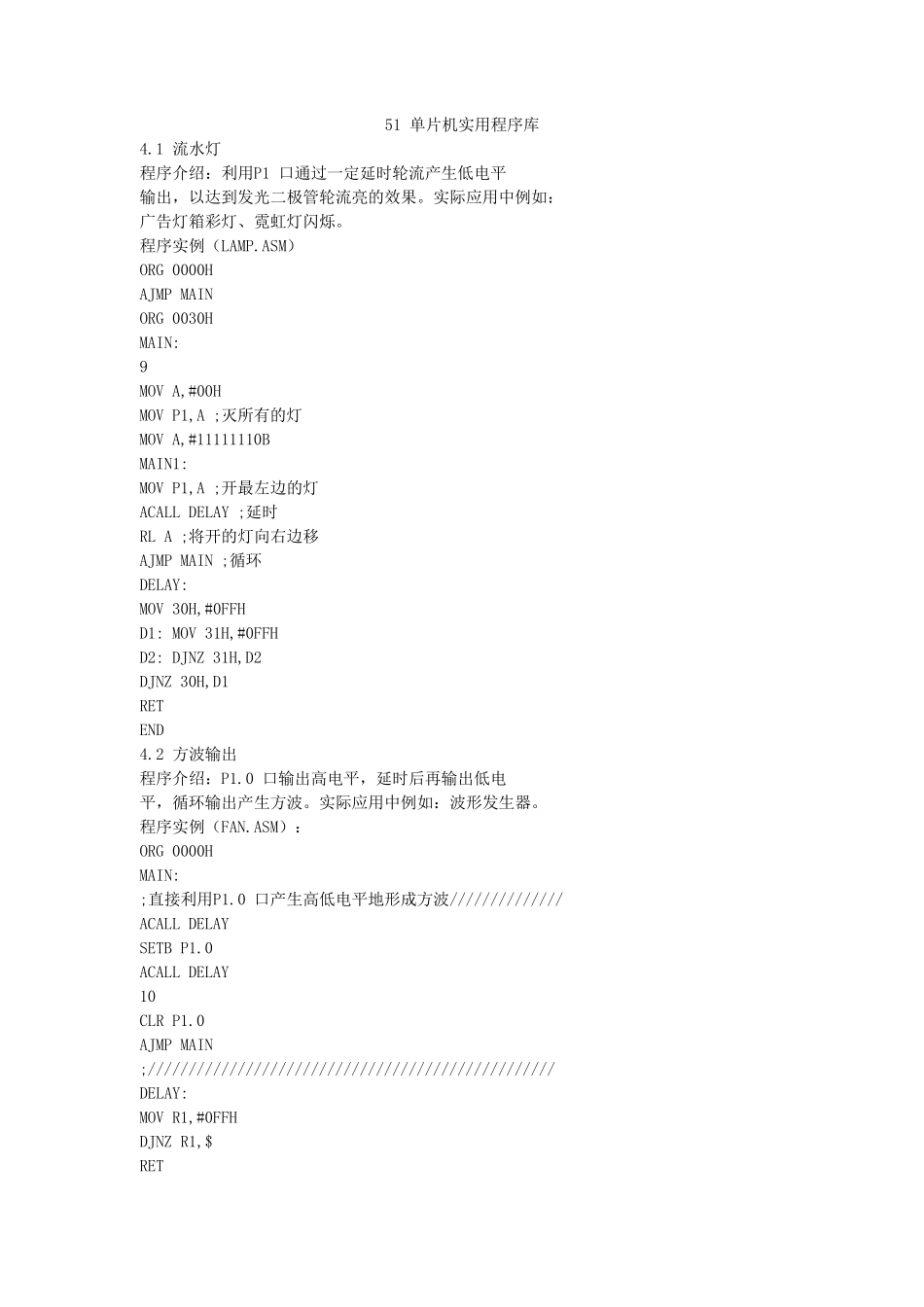

51 单片机实用程序库 4.1 流水灯 程序介绍：利用P1 口通过一定延时轮流产生低电平 输出，以达到发光二极管轮流亮的效果。实际应用中例如： 广告灯箱彩灯、霓虹灯闪烁。 程序实例（LAMP.ASM） ORG 0000H AJMP MAIN ORG 0030H MAIN: 9 MOV A,#00H MOV P1,A ;灭所有的灯 MOV A,#11111110B MAIN1: MOV P1,A ;开最左边的灯 ACALL DELAY ;延时 RL A ;将开的灯向右边移 AJMP MAIN ;循环 DELAY: MOV 30H,#0FFH D1: MOV 31H,#0FFH D2: DJNZ 31H,D2 DJNZ 30H,D1 RET END 4.2 方波输出 程序介绍：P1.0 口输出高电平，延时后再输出低电 平，循环输出产生方波。实际应用中例如：波形发生器。 程序实例（FAN.ASM）： ORG 0000H MAIN: ;直接利用P1.0 口产生高低电平地形成方波////////////// ACALL DELAY SETB P1.0 ACALL DELAY 10 CLR P1.0 AJMP MAIN ;////////////////////////////////////////////////// DELAY: MOV R1,#0FFH DJNZ R1,$ RET END 五、定时器功能实例 5.1 定时1 秒报警 程序介绍：定时器1 每隔1 秒钟将p1.o 的输出状态改变1 次，以达到定时报警的目的。实际应用例如：定时报警器。 程序实例（DIN1.ASM）： ORG 0000H AJMP MAIN ORG 000BH AJMP DIN0 ;定时器0 入口 MAIN: TFLA G EQU 34H ;时间秒标志，判是否到50 个 0.2 秒，即50*0.2=1 秒 MOV TMOD,#00000001B;定时器0 工作于方式 1 MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 11 SETB EA ;开总中断 SETB ET0 ;开定时器0 中断允许 SETB TR0 ;开定时0 运行 SETB P1.0 LOOP: AJMP LOOP DIN0: ;是否到一秒//////////////////////////////////////// INCC: INC TFLAG MOV A,TFLAG CJNE A,#20,RE MOV TFLAG,#00H CPL P1.0 ;////////////////////////////////////////////////// RE: MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 RETI END 5.2 频率输出公式 介绍：f=1/t s51 使用12M 晶振，一个周期是1 微秒使用定时器1 工作于方式0，最大值为65535，以产生200HZ 的频率为 例： 200=1/t:推出t=0.005 秒，即5000 微秒,即一个高电 12 平或低电平的时间为2500 微秒。这样，定时值应设为 65535-2500=63035，将它转换为十六进制则为:F63B。 具体程序请看f200.as...
