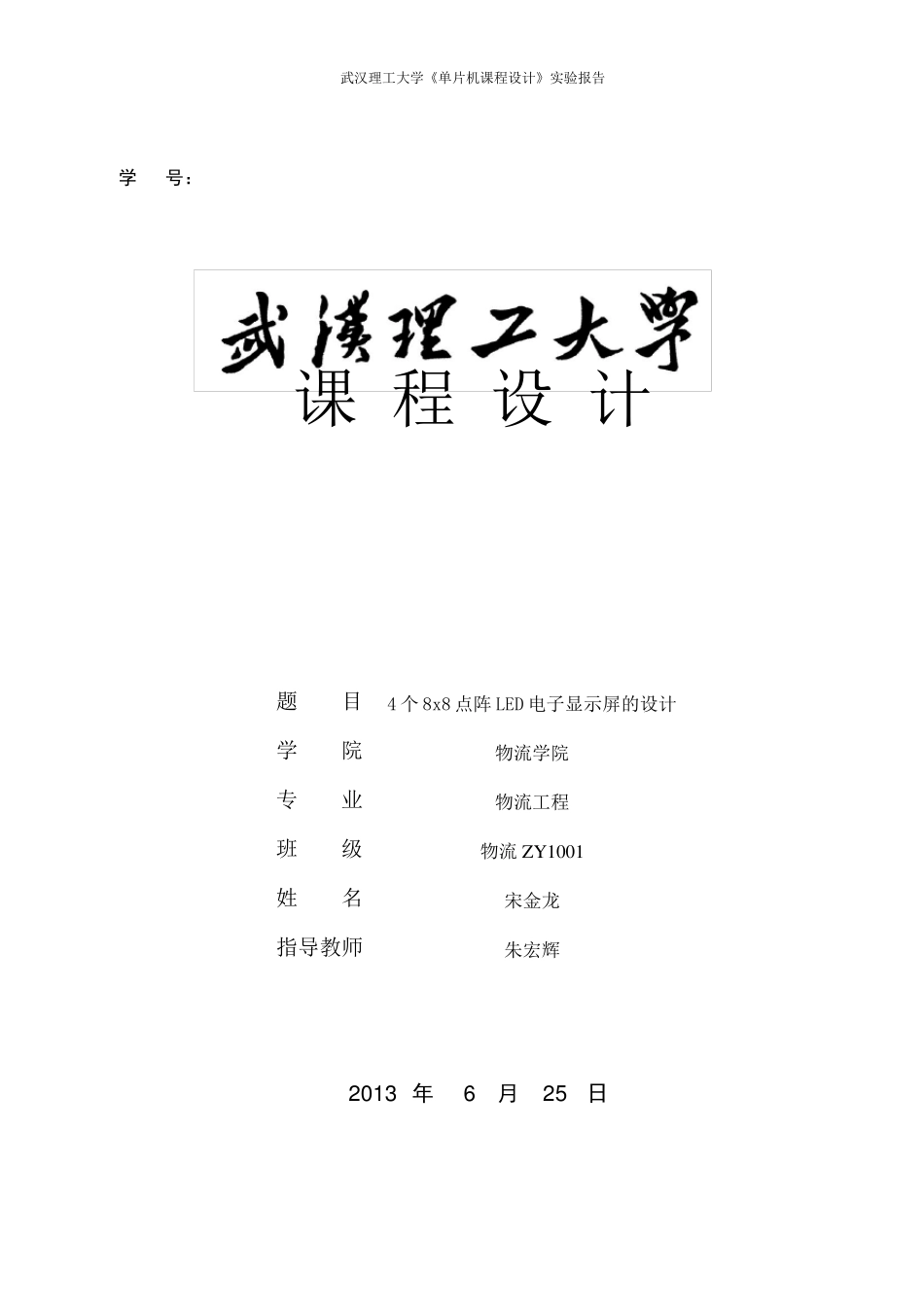

武汉理工大学《单片机课程设计》实验报告 学 号： ************* 课 程 设 计 题 目 4 个 8x8 点阵 LED 电子显示屏的设计 学 院 物流学院 专 业 物流工程 班 级 物流 ZY1001 姓 名 宋金龙 指导教师 朱宏辉 2 0 1 3 年 6 月 2 5 日 武 汉 理 工 大 学 《 单 片 机 课 程 设 计 》 实 验 报 告 摘 要 本 设 计 是 基 于 MCS-51 的 16ｘ 16 点 阵 LED 电 子 显 示 屏 的 设 计 ， 16ｘ 16 的 点 阵 共 有 256个 发 光 二 极 管 ， 我 们 采 用 动 态 扫 描 的 显 示 方 法 ， 更 节 省 锁 存 器 也 就 节 省 了 成 本 。 扫 描 驱 动电 路 就 可 以 实 现 多 行 （ 比 如 16 行 ） 的 同 名 列 共 用 一 套 驱 动 器 。 具 体 就 16ｘ 16 的 点 阵 来 说 ，把 所 有 同 1 行 的 发 光 管 的 阳 极 连 在 一 起 ， 把 所 有 同 1 列 的 发 光 管 的 阴 极 连 在 一 起 （ 即 我 们采 用 共 阳 极 的 接 法 ）。 采 用 扫 描 方 式 进 行 显 示 时 ， 每 一 行 和 每 一 列 都 有 一 个 行 驱 动 器 和 列驱 动 器 ， 各 行 的 同 名 列 和 各 列 的 同 名 行 共 用 一 个 驱 动 器 。 我 们 采 用 四 个 74LS273 锁 存 器 。显 示 数 据 通 常 存 储 在 单 片 机 的 存 储 器 中 ， 按 8 位 一 个 字 节 的 形 式 顺 序 排 放 。 编 写 点 阵 显 示程 序 ， 利 用 proteus 画 出 电 路 原 理 图 并 装 入 程 序 仿 真 调 试， 仿 真 成 功后完成 电 路 焊接 并 装入 程 序 完成 实 物设 计 。 整个 设 计 过程 让我 们 学 到许多 实 践知识! LED 显 示 屏 作为一 种新型的 显 示 器 件， 是 由多 个 发 光 二 极 管 按 矩阵 形 式 排 列 封装 而成 ，通 常 用 来 显 示 时 间、图 文等信息， 由点 阵 LED 组成 的 汉 字 显 示 屏 在 工 工 程 所 应用 非 常 广 泛 。LED 显 示 屏 显 示 画 面 色 彩 鲜 艳 ， 立 体 感 强 ， 静 如 油 画 ， 动 如 电 影 ， 广 泛 应用 ...
