51单片机自行车测速(含实时时间,温度显示,断电保存等)

51单片机自行车测速(含实时时间,温度显示,断电保存等)_第1页
1/21

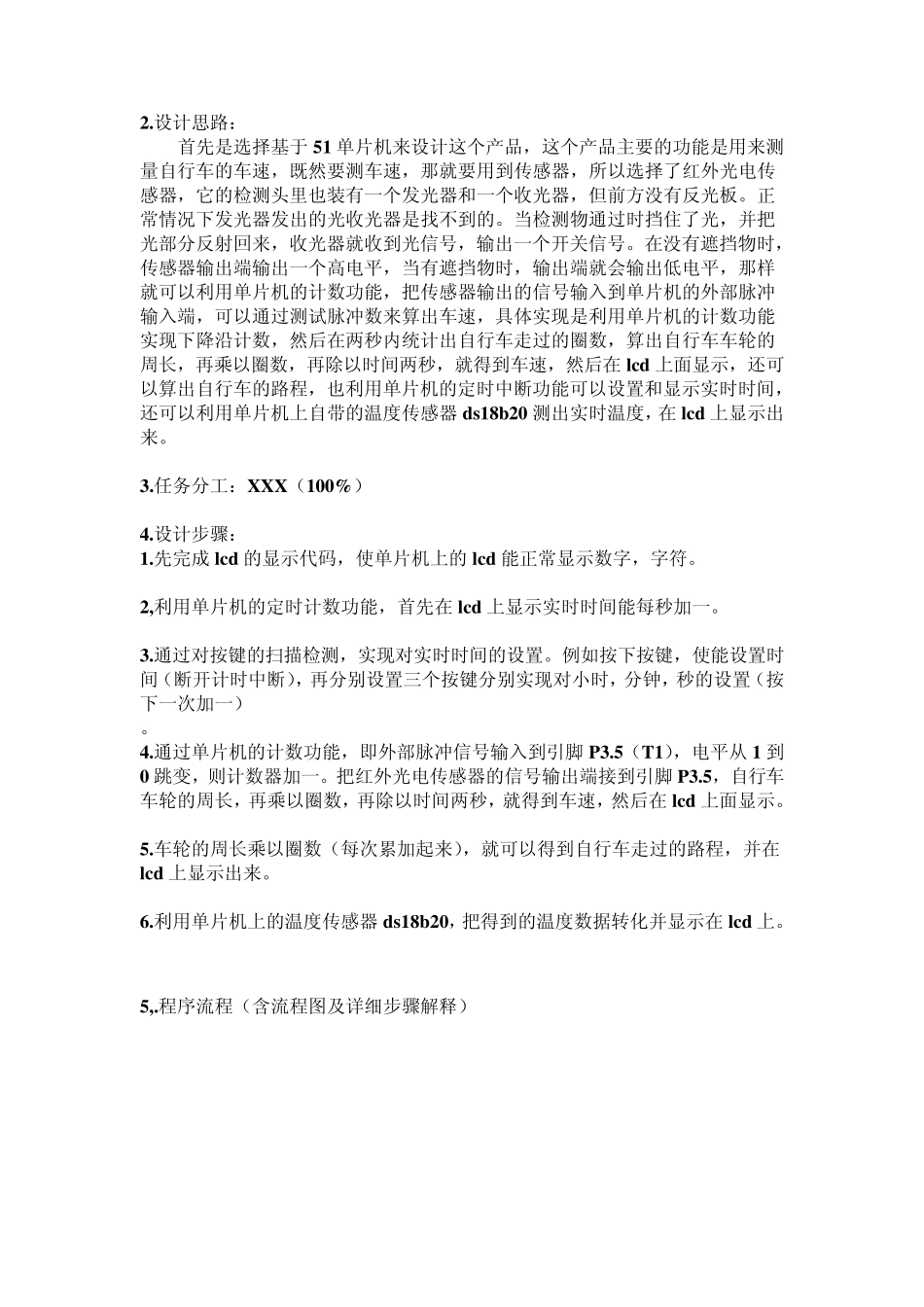

51单片机自行车测速(含实时时间,温度显示,断电保存等)_第2页
2/21

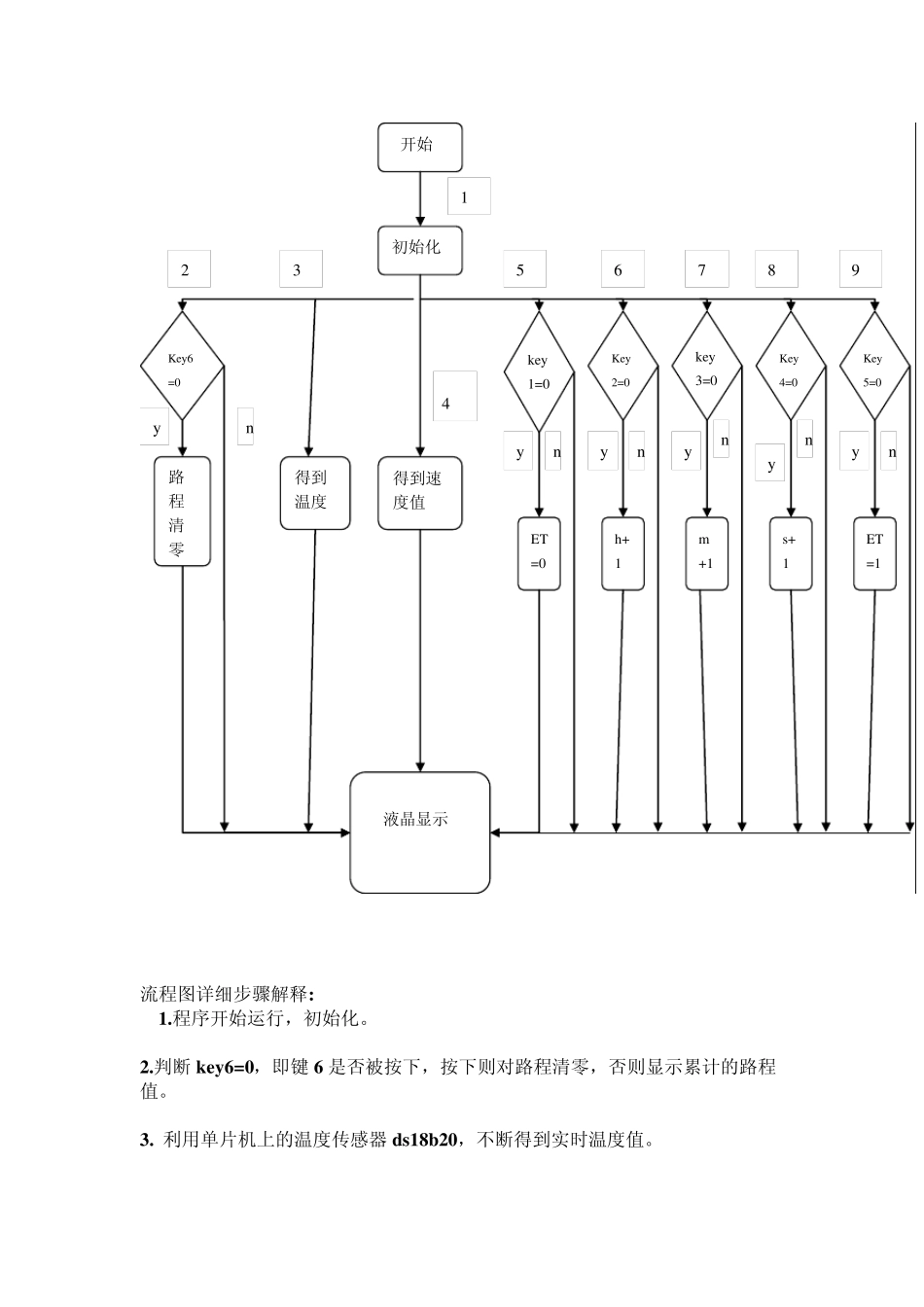

51单片机自行车测速(含实时时间,温度显示,断电保存等)_第3页
3/21
单片机课程设计报告 自行车测速仪 学 院 信息工程学院 专 业 信息工程 (电子信息工程方向) 年级班别 2010 级(4)班 学 号 3110002980 学生姓名 XXX 指导教师 XXX 申请成绩 XXX 2 0 1 2 年 1 2 月 1 、设计要求: 自行车测速仪(传感器必须自己做)(每班最多 8 人选此题,难度系数:中;此题除非所有硬件自己做,并用于实际自行车上,否则不能得优或良) 基本功能:能实时显示自行车的行驶速度 附加功能:实时时钟,行驶里程累计 主要特点或功能 1 . 可以测试自行车的车速 2 . 可以显示和修改实时时间 3 . 可以显示实时温度 4 . 记录自行车所走过的路程 5 . 断电保存路程变量显示 答辩记录 开始时间: 结束时间 考题: 答辩结果: 2.设计思路: 首先是选择基于51 单片机来设计这个产品,这个产品主要的功能是用来测量自行车的车速,既然要测车速,那就要用到传感器,所以选择了红外光电传感器,它的检测头里也装有一个发光器和一个收光器,但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光,并把光部分反射回来,收光器就收到光信号,输出一个开关信号。在没有遮挡物时,传感器输出端输出一个高电平,当有遮挡物时,输出端就会输出低电平,那样就可以利用单片机的计数功能,把传感器输出的信号输入到单片机的外部脉冲输入端,可以通过测试脉冲数来算出车速,具体实现是利用单片机的计数功能实现下降沿计数,然后在两秒内统计出自行车走过的圈数,算出自行车车轮的周长,再乘以圈数,再除以时间两秒,就得到车速,然后在 lcd 上面显示,还可以算出自行车的路程,也利用单片机的定时中断功能可以设置和显示实时时间,还可以利用单片机上自带的温度传感器ds18b20 测出实时温度,在 lcd 上显示出来。 3.任务分工:XXX(100%) 4.设计步骤: 1.先完成 lcd 的显示代码,使单片机上的lcd 能正常显示数字,字符。 2,利用单片机的定时计数功能,首先在 lcd 上显示实时时间能每秒加一。 3.通过对按键的扫描检测,实现对实时时间的设置。例如按下按键,使能设置时间(断开计时中断),再分别设置三个按键分别实现对小时,分钟,秒的设置(按下一次加一) 。 4.通过单片机的计数功能,即外部脉冲信号输入到引脚 P3.5(T1),电平从 1 到0 跳变,则计数器加一。把红外光电传感器的信号输出端接到引脚 P3.5,自行车车轮的周长,再乘以圈数...
