550修井机操作规范

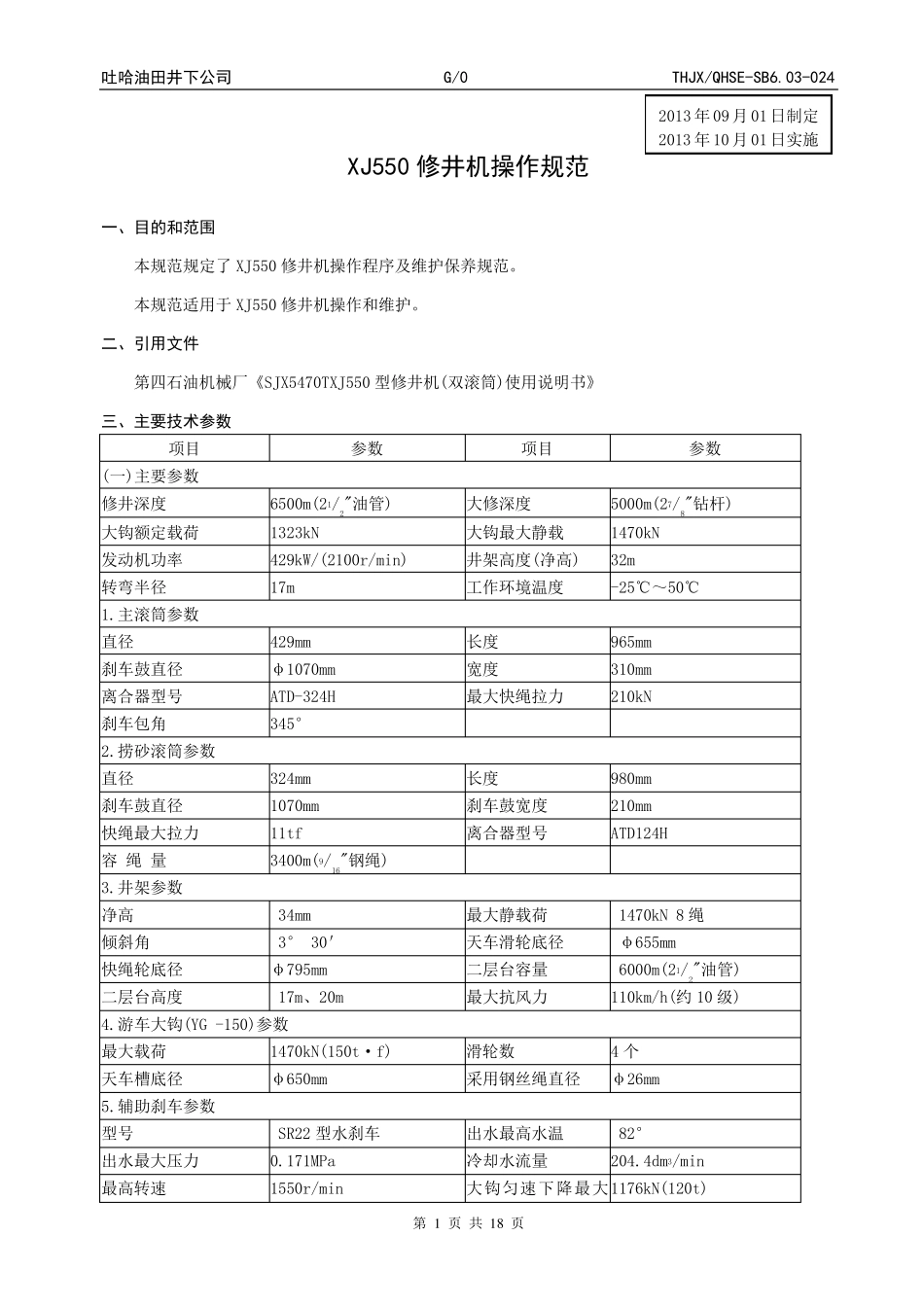

吐哈油田井下公司 G/0 THJX/QHSE-SB6.03-024 第 1 页 共 1 8 页 XJ550 修井机操作规范 一、目的和范围 本规范规定了XJ550 修井机操作程序及维护保养规范。 本规范适用于XJ550 修井机操作和维护。 二、引用文件 第四石油机械厂《SJX5470TXJ550 型修井机(双滚筒)使用说明书》 三、主要技术参数 项目 参数 项目 参数 (一)主要参数 修井深度 6500m(21/2"油管) 大修深度 5000m(27/8"钻杆) 大钩额定载荷 1323kN 大钩最大静载 1470kN 发动机功率 429kW/(2100r/min) 井架高度(净高) 32m 转弯半径 17m 工作环境温度 -25℃～50℃ 1.主滚筒参数 直径 429mm 长度 965mm 刹车鼓直径 φ1070mm 宽度 310mm 离合器型号 ATD-324H 最大快绳拉力 210kN 刹车包角 345° 2.捞砂滚筒参数 直径 324mm 长度 980mm 刹车鼓直径 1070mm 刹车鼓宽度 210mm 快绳最大拉力 11tf 离合器型号 ATD124H 容 绳 量 3400m(9/16"钢绳) 3.井架参数 净高 34mm 最大静载荷 1470kN 8 绳 倾斜角 3° 30＇ 天车滑轮底径 φ655mm 快绳轮底径 φ795mm 二层台容量 6000m(21/2"油管) 二层台高度 17m、20m 最大抗风力 110km/h(约 10 级) 4.游车大钩(YG -150)参数 最大载荷 1470kN(150t·f) 滑轮数 4 个 天车槽底径 φ650mm 采用钢丝绳直径 φ26mm 5.辅助刹车参数 型号 SR22 型水刹车 出水最高水温 82° 出水最大压力 0.171MPa 冷却水流量 204.4dm3/min 最高转速 1550r/min 大钩匀速下降最大1176kN(120t) 2013 年 09 月 01 日制定 2013 年 10 月 01 日实施 吐哈油田井下公司 G/0 THJX/QHSE-SB6.03-024 第 2 页 共 1 8 页 载荷 大钩匀速下降最大速度 1.5m/s 最大制动功率 2205.9kW 6.液压绞车(3t)参数 滚筒直径 φ245mm 滚筒长度 352mm 最大起重量 29.4kN(3tf) 绳容量 φ14.5mm 钢丝绳，长80m 公称转速 60r/min 7.液压绞车(5t) 滚筒直径 φ325mm 滚筒长度 378mm 最大起重量 49kN(5tf) 绳容量 φ16mm 钢丝绳，长100m 公称转速 60r/min 8.液压系统参数 油泵最大排量 165L/min(1800r/min) 系统最大压力 14MPa 主液泵型号 P25X378BEI257 油箱容量 750L 9.气路系统 空压机最大排量 0.7m3/min 工作压力 0.833～0.931MPa 主储气筒容量 0.155m (二)底盘参数 载车驱动型式 10×8 修井机整机重量 43t 最小转...
