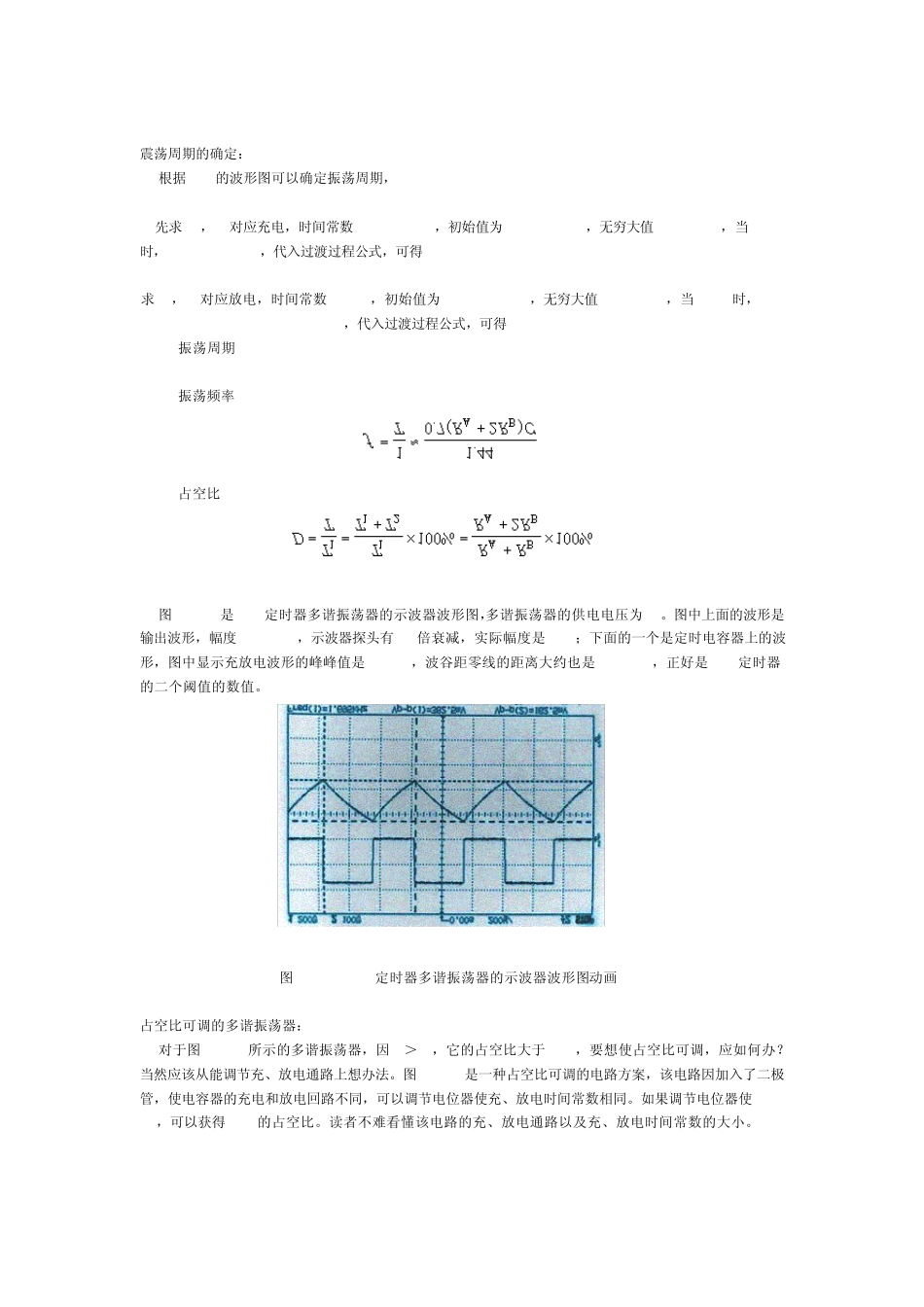

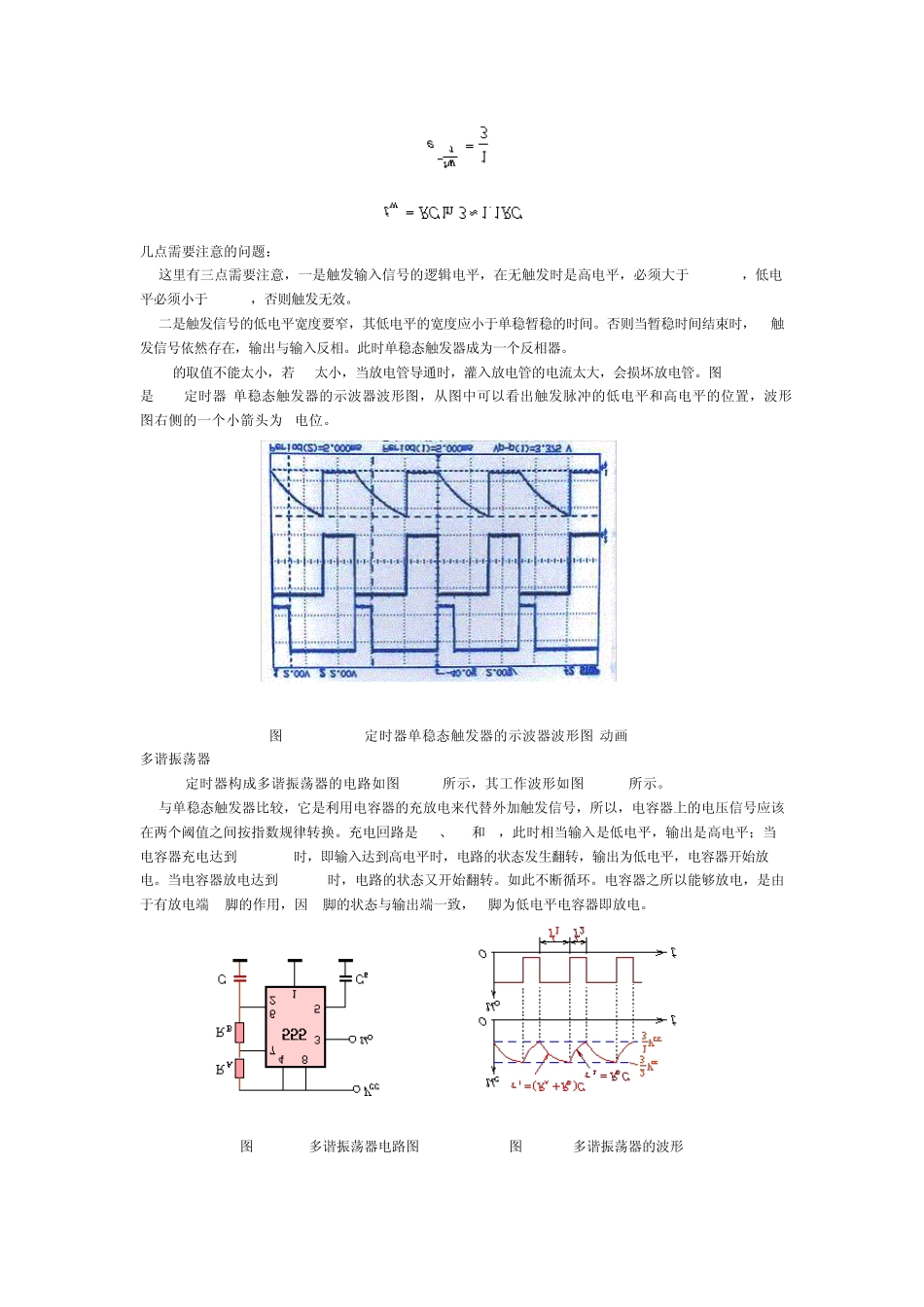

555 定时器的典型应用电路单稳态触发器555 定时器构成单稳态触发器如图22-2-1所示，该电路的触发信号在2 脚输入，R 和 C 是外接定时电路。单稳态电路的工作波形如图22-2-2所示。在未加入触发信号时，因ui=H ，所以uo=L。当加入触发信号时，ui=L，所以uo=H， 7 脚内部的放电管关断，电源经电阻R 向电容C 充电，uC 按指数规律上升。当uC 上升到2VCC /3时，相当输入是高电平，555 定时器的输出uo=L。同时7 脚内部的放电管饱和导通是时，电阻很小，电容C 经放电管迅速放电。从加入触发信号开始，到电容上的电压充到2VCC /3为止，单稳态触发器完成了一个工作周期。输出脉冲高电平的宽度称为暂稳态时间，用tW 表示。图 22-2-1 单稳态触发器电路图图 22-2-2 单稳态触发器的波形图暂稳态时间的求取：暂稳态时间的求取可以通过过渡过程公式，根据图22-2-2可以用电容器C 上的电压曲线确定三要素，初始值为uc(0)=0V，无穷大值uc(∞)=VCC ， τ=RC ，设暂稳态的时间为tw，当t= tw 时，uc(tw)=2 VCC /3时。代入过渡过程公式[1-p205]几点需要注意的问题：这里有三点需要注意，一是触发输入信号的逻辑电平，在无触发时是高电平，必须大于 2VCC/3，低电平必须小于 VCC/3，否则触发无效。二是触发信号的低电平宽度要窄，其低电平的宽度应小于单稳暂稳的时间。否则当暂稳时间结束时，触发信号依然存在，输出与输入反相。此时单稳态触发器成为一个反相器。R的取值不能太小，若 R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电管。图22-2-3是 555定时器 单稳态触发器的示波器波形图，从图中可以看出触发脉冲的低电平和高电平的位置，波形图右侧的一个小箭头为0电位。图 22-2-3555定时器单稳态触发器的示波器波形图[动画 4-5]多谐振荡器555定时器构成多谐振荡器的电路如图22-2-4所示，其工作波形如图22-2-5所示。与单稳态触发器比较，它是利用电容器的充放电来代替外加触发信号，所以，电容器上的电压信号应该在两个阈值之间按指数规律转换。充电回路是 RA、RB和 C，此时相当输入是低电平，输出是高电平；当电容器充电达到 2VCC/3时，即输入达到高电平时，电路的状态发生翻转，输出为低电平，电容器开始放电。当电容器放电达到 2VCC/3时，电路的状态又开始翻转。如此不断循环。电容器之所以能够放电，是由于有放电端 7脚的作用，因 7脚的状态与输出端一致，7脚为低电平电容器即放电。图 22-2-4多谐振荡器电路图...
