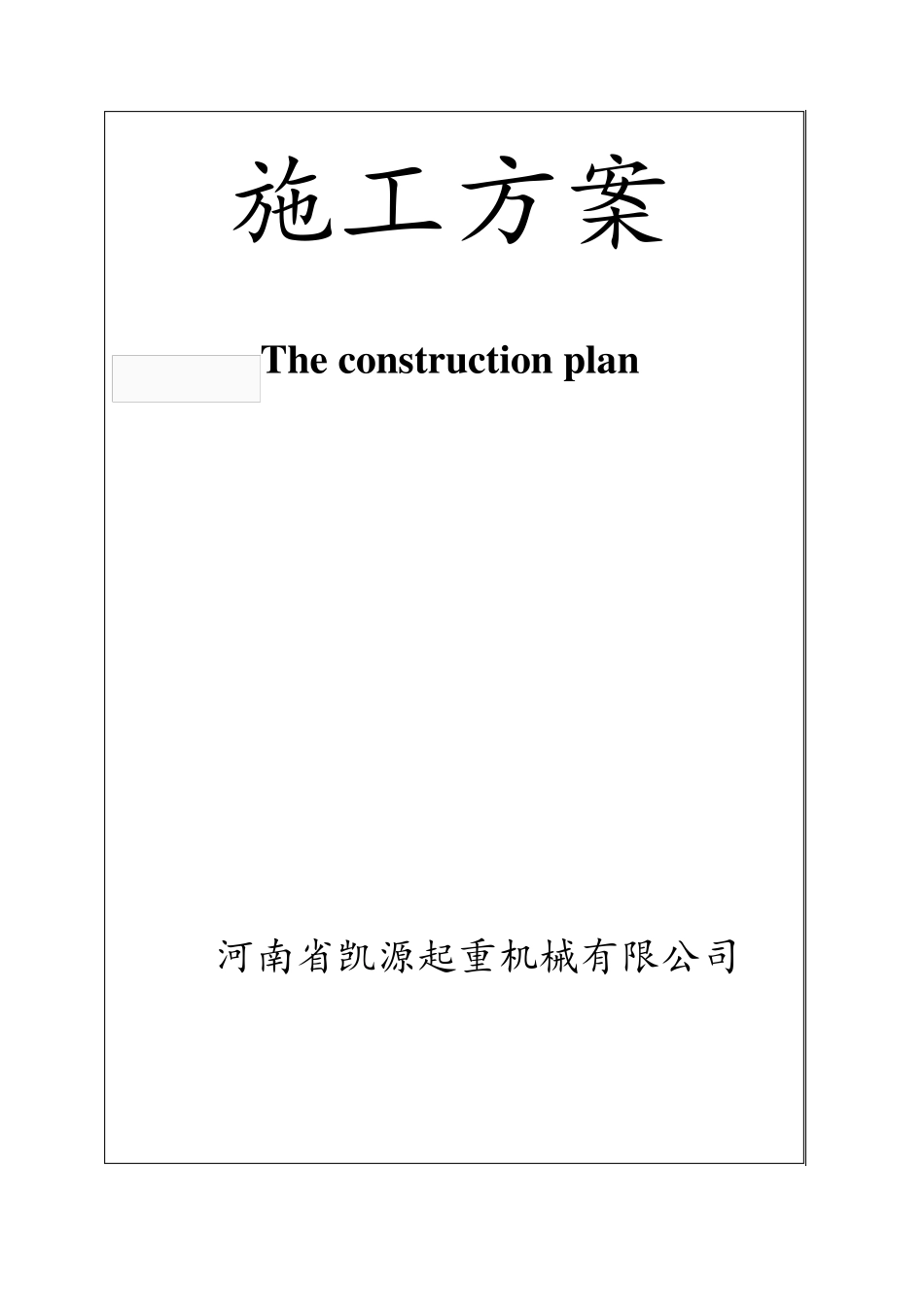

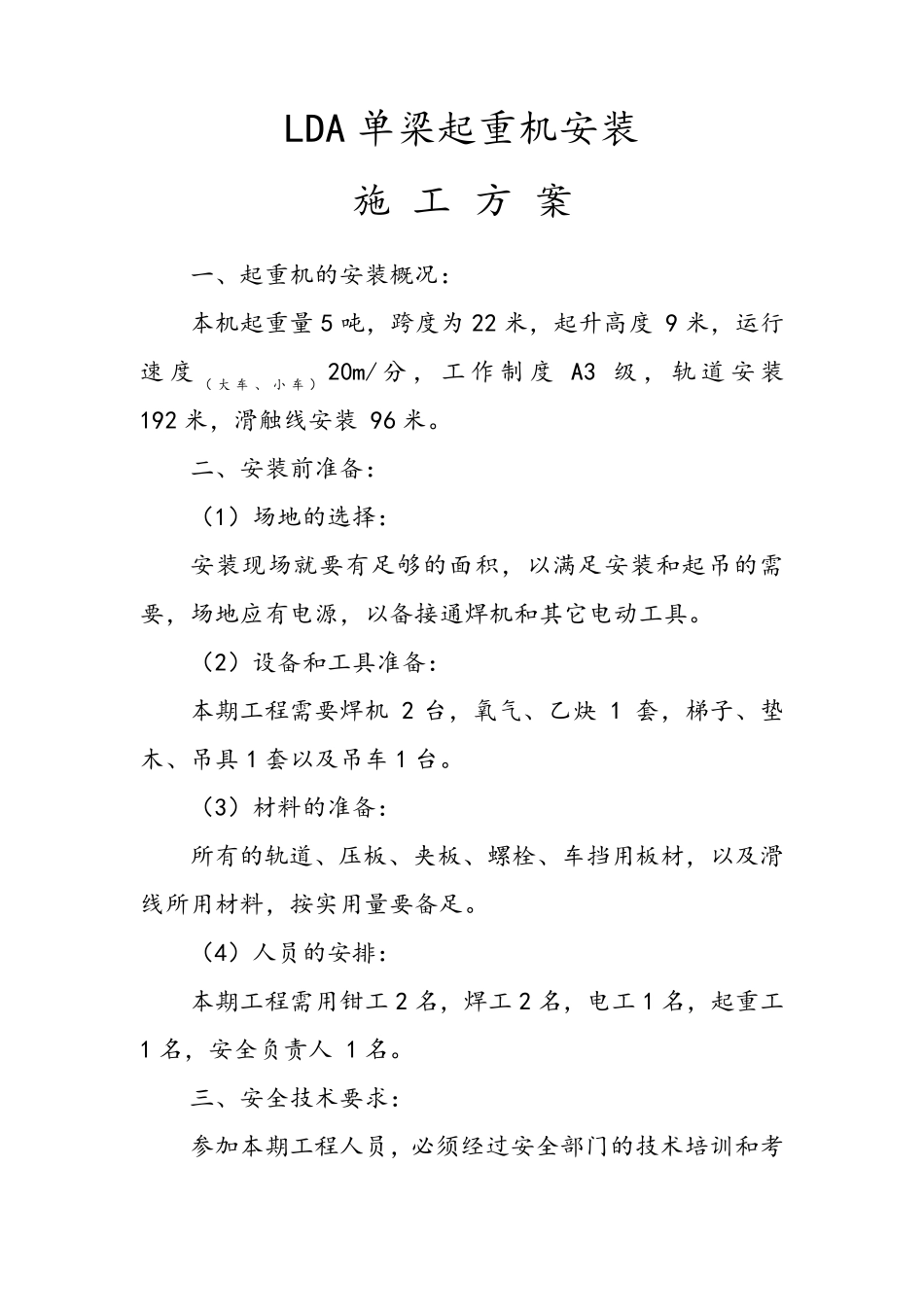

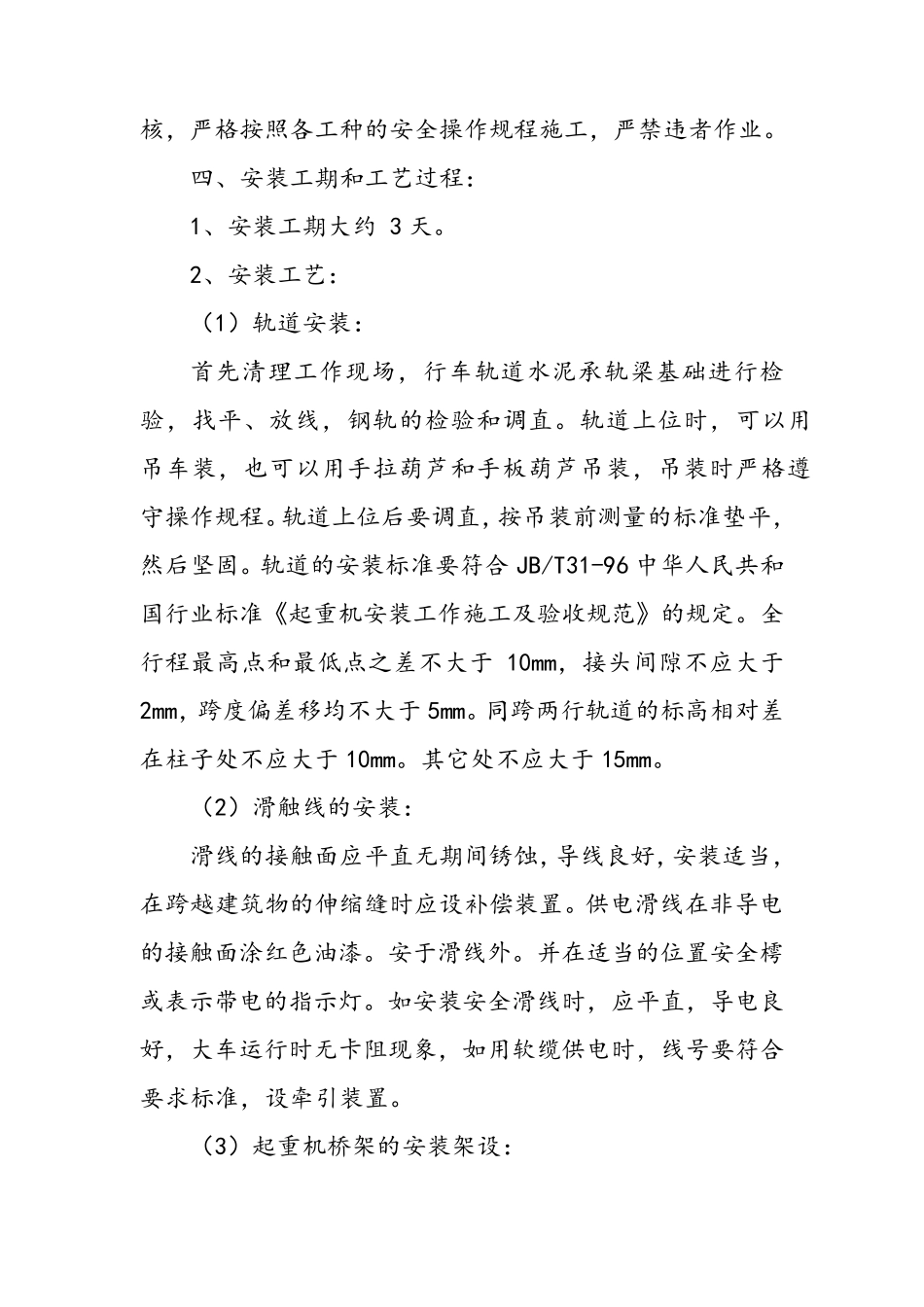

施工方案 The constru ction plan 河南省凯源起重机械有限公司 LDA 单梁起重机安装 施 工 方 案 一、起重机的安装概况： 本机起重量 5 吨，跨度为 22 米，起升高度 9 米，运行速 度 （ 大 车 、 小 车 ） 20m/ 分 ， 工作 制 度 A3 级 ， 轨 道 安装 192 米，滑触线安装 96 米。 二、安装前准备： （1）场地的选择： 安装现场就要有足够的面积，以满足安装和起吊的需要，场地应有电源，以备接通焊机和其它电动工具。 （2）设备和工具准备： 本期工程需要焊机 2 台，氧气、乙炔 1 套，梯子、垫木、吊具 1 套以及吊车 1 台。 （3）材料的准备： 所有的轨道、压板、夹板、螺栓、车挡用板材，以及滑线所用材料，按实用量要备足。 （4）人员的安排： 本期工程需用钳工2 名，焊工2 名，电工1 名，起重工 1 名，安全负责人 1 名。 三、安全技术要求： 参加本期工程人员，必须经过安全部门的技术培训和考 核，严格按照各工种的安全操作规程施工，严禁违者作业。 四、安装工期和工艺过程： 1、安装工期大约 3 天。 2、安装工艺： （1）轨道安装： 首先清理工作现场，行车轨道水泥承轨梁基础进行检验，找平、放线，钢轨的检验和调直。轨道上位时，可以用吊车装，也可以用手拉葫芦和手板葫芦吊装，吊装时严格遵守操作规程。轨道上位后要调直，按吊装前测量的标准垫平，然后坚固。轨道的安装标准要符合 JB/T31-96 中华人民共和国行业标准《起重机安装工作施工及验收规范》的规定。全行程最高点和最低点之差不大于 10mm，接头间隙不应大于2mm，跨度偏差移均不大于 5mm。同跨两行轨道的标高相对差在柱子处不应大于 10mm。其它处不应大于 15mm。 （2）滑触线的安装： 滑线的接触面应平直无期间锈蚀，导线良好，安装适当，在跨越建筑物的伸缩缝时应设补偿装置。供电滑线在非导电的接触面涂红色油 漆 。安于滑线外 。并 在适当的位置安全樗或 表 示 带 电的指 示 灯 。如 安装安全滑线时，应平直，导电良好，大车运 行时无卡 阻 现象 ，如 用软 缆 供电时，线号 要符合要求 标准，设牵 引 装置。 （3）起重机桥 架 的安装架 设： 安装前应同委托安装单位及制造单位的代表一起开箱，按照随机所带的装箱单，清点核对所交货物与装箱单所列的零件数量是否齐全。核定完毕后，作出记录由三方代表当场签字。组装桥架设时所参加工人员，严格按照工种的安...
